แบตเตอรี่โดรน UAV 6S 80Ah

เริ่มสอบถามเกี่ยวกับขนาดสำหรับแบตเตอรี่โดรน UAV HSS Energy 6S 80Ah พร้อมหน้าตัดของช่องใส่ที่มีจำหน่าย ความกว้าง 75 มม. ไม่ได้ทำให้ทั้งแพ็คเป็นรูปแบบสี่เหลี่ยมจัตุรัส 75 มม.: ตัวเครื่องมีความหนา 117 มม. และยาว 350 มม. วางแผนอุปกรณ์ยึดตามร่างกาย และเว้นที่ว่างไว้ที่ปลายด้านสั้นสำหรับขั้วต่อจ่ายไฟและสายรัดบาลานซ์ ซึ่งทำให้ผู้สมัครประเมินได้ว่าความกว้างมากกว่าความยาวจะควบคุมเค้าโครงอย่างไร ติดต่อทีมขายของเราเพื่อขอใบเสนอราคา ข้อมูลจำเพาะแบตเตอรี่โดยละเอียด และราคาการสั่งซื้อจำนวนมาก เพื่อประเมินว่ารุ่นนี้เหมาะกับความต้องการในการติดตั้งของคุณหรือไม่

แพ็ค 6S80Ah นี้คืออะไร?

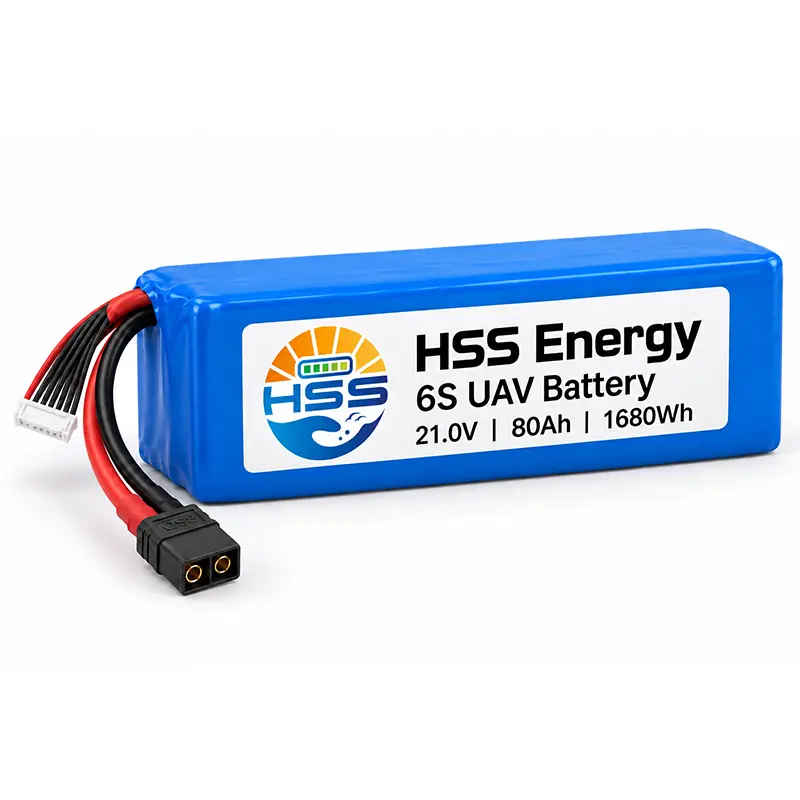

แบตเตอรี่ UAV 6S 80000mAh เป็นแบตเตอรี่เซลล์แบบซอง 6 ซีรีส์ ไม่ใช่เซลล์ 80Ah เซลล์เดียว โดยผสมผสานเซลล์ ฉนวน แผ่นหุ้มภายนอก และสายเชื่อมต่อ เป็นรูปแบบที่พร้อมสำหรับการติดตั้งสำหรับการประเมินทางวิศวกรรม พลังงานที่ระบุอธิบายถึงบรรจุภัณฑ์ ตัวเลขความหนาแน่นของเซลล์อธิบายถึงแพลตฟอร์มของเซลล์

ข้อดีสำหรับการติดตั้งที่จำกัดความกว้าง

ชุดแบตเตอรี่ 6S 80Ah คุ้มค่าที่จะเปรียบเทียบเมื่อช่องใส่แบตเตอรี่แบบยาวมีความกว้างจำกัด ทางออกตะกั่วด้านสั้นทำให้ด้านยาวมีไว้เพื่อรองรับและยึดเหนี่ยว ข้อได้เปรียบของโครงร่างนั้นจะมีประโยชน์ก็ต่อเมื่อความหนาที่เหลืออยู่ ระยะห่างในการติดตั้ง และความสมดุลของเครื่องบินยังใช้งานได้

พิกัดกระแสต่อเนื่องทำให้ผู้ออกแบบระบบขับเคลื่อนมีขีดจำกัดการทำงานแยกจากค่าเผื่อพัลส์สั้น เลือกเทียบกับภาระการบินจริง รวมถึงการขึ้นบินและการฟื้นตัว แทนที่จะถือว่ากระแสที่ใหญ่ที่สุดที่พิมพ์บนข้อกำหนดเป็นจุดปฏิบัติงานปกติ

ข้อมูลจำเพาะทางเทคนิค

สภาพแวดล้อมและวงจรชีวิต

มิติทางกล

อินเทอร์เฟซเสริม

พลังงานที่กำหนดคือแรงดันไฟฟ้าคูณด้วยความจุ ความหนาแน่นของพลังงานของเซลล์ไม่ใช่ความหนาแน่นของพลังงานแบบแพ็คเสร็จ ขีดจำกัดอุณหภูมิในการทำงานไม่ได้กำหนดสิทธิ์ในการชาร์จ

พื้นที่การใช้งาน: การสำรวจและการประเมินการตรวจสอบ

พิจารณาแบตเตอรี่โดรน UAV ขนาด 6S 80Ah สำหรับแพลตฟอร์มการสำรวจหรือตรวจสอบที่มีอินพุตไฟฟ้า งบประมาณน้ำหนักบรรทุก และช่องใส่แบตเตอรี่ตรงกับการกำหนดค่านี้ คำถามที่เป็นประโยชน์ก็คือ เครื่องบินทั้งลำสามารถดำเนินการตามเส้นทางที่ต้องการโดยมีการลงจอดที่เหมาะสมหรือไม่ ไม่ใช่ว่ารูปถ่ายแบตเตอรี่จะมีลักษณะคล้ายกับชุดที่มีอยู่หรือไม่

ก่อนการประเมินกลางแจ้งครั้งแรก

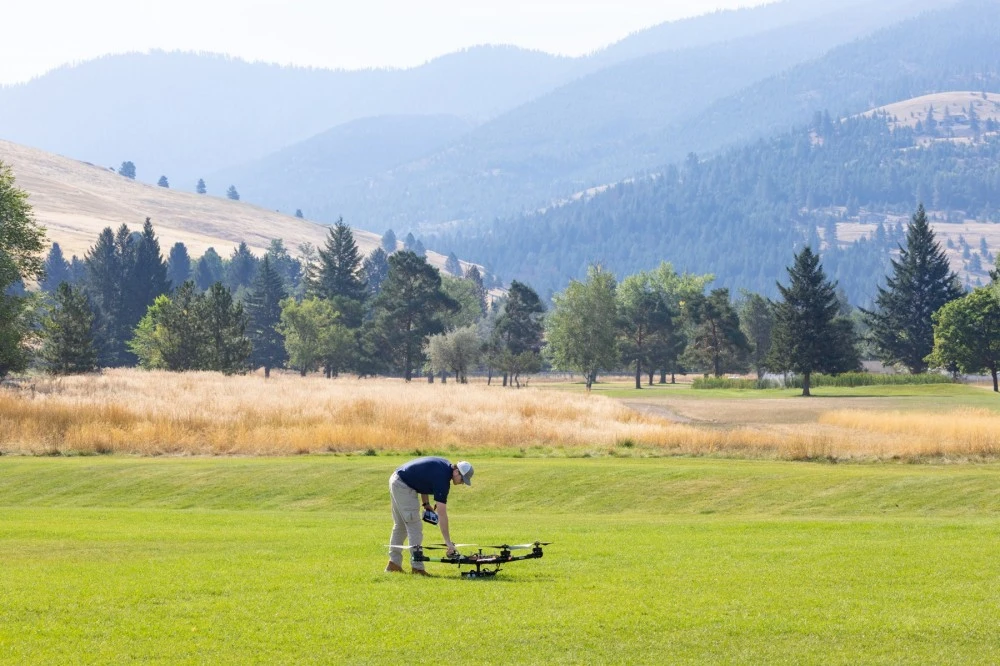

งาน FireSense ของ NASA ในมอนทานาเป็นตัวอย่างที่เป็นอิสระในการเตรียมภาคสนามและการตรวจสอบเที่ยวบิน ภาพถ่ายดังกล่าวมอบให้กับ NASA ARC/Milan Loiacono และแสดงให้เห็นว่าโครงการดังกล่าว ไม่ใช่เครื่องบินที่ขับเคลื่อนด้วย HSS สำหรับการประเมินของคุณเอง ให้ตรวจสอบสายรัด การเข้าถึงตัวเชื่อมต่อ และระยะห่างของสายเคเบิล ก่อนที่จะดำเนินการจากการตรวจสอบม้านั่งไปจนถึงการทดสอบการบินที่ได้รับการอนุมัติจากเครื่องบิน

ใช้บันทึกการบินเพื่อตัดสินใจการกำหนดค่าถัดไป

เมื่อประเมินชุดแบตเตอรี่ UAV ขนาด 80000mAh ให้บันทึกน้ำหนักบรรทุก สภาพอากาศ ระยะเวลาการบิน และแรงดันไฟฟ้าภายใต้โหลดร่วมกัน เที่ยวบินที่ยาวกว่าโดยมีน้ำหนักบรรทุกที่เบากว่านั้นไม่สามารถเปรียบเทียบได้ การสังเกตเหล่านี้ช่วยแยกแยะข้อจำกัดด้านพลังงานจากการติดตั้ง การเชื่อมต่อ หรือแรงขับที่ไม่ตรงกัน

ขั้นตอนการผลิต: จากแพลตฟอร์มเซลล์ไปจนถึงการบรรจุ

HSS Energy ใช้เซลล์จากพันธมิตรด้านการจัดหาเชิงพาณิชย์ ภาพถ่ายการผลิตช่วยให้มองเห็นห่วงโซ่อุปทานที่อยู่เบื้องหลังผลิตภัณฑ์เซลล์กระเป๋า แต่จะไม่ถูกนำเสนอเป็นบันทึกการผลิตสำหรับการกำหนดค่า 80Ah แต่ละรายการนี้ การจัดซื้อควรเชื่อมต่อแพลตฟอร์มเซลล์ที่เลือกกับข้อกำหนดการวาดภาพแพ็คและการยอมรับที่ตกลงกันไว้

การเตรียมวัสดุและการแปรรูปอิเล็กโทรด

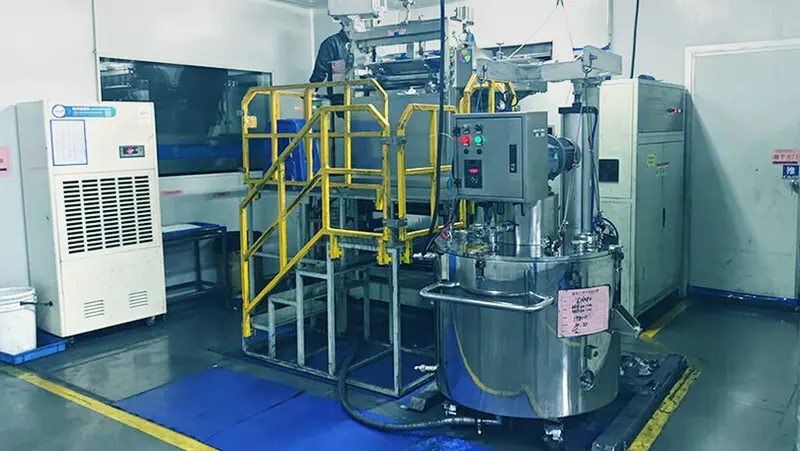

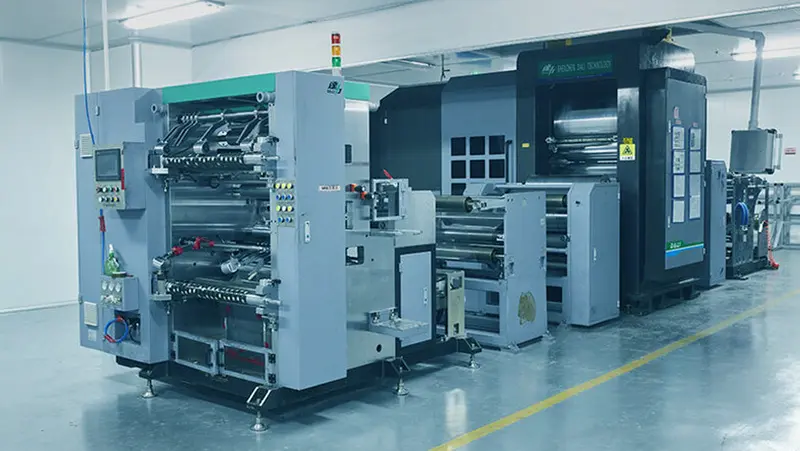

สำหรับแบตเตอรี่กึ่งโซลิดขนาด 80Ah การกำหนดวัสดุเพียงอย่างเดียวไม่เปิดเผยสูตรอิเล็กโทรไลต์หรือความทนทานต่อการผลิต รูปภาพของพันธมิตรแสดงอุปกรณ์การผสมและการประมวลผลแบบม้วน ขั้นตอนเหล่านี้แสดงให้เห็นการผลิตเซลล์ต้นทาง ในขณะที่การกำหนดสูตรเฉพาะและการตั้งค่ากระบวนการยังคงแยกจากข้อกำหนดเฉพาะของบรรจุภัณฑ์ที่เผยแพร่

การผลิตเซลล์และการกำหนดค่าแพ็ค

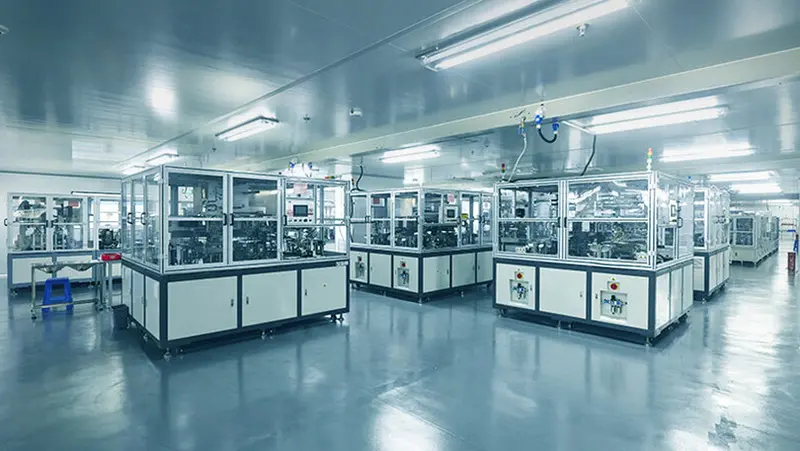

การผลิตเซลล์และการประกอบแพ็คสำเร็จรูปเป็นขั้นตอนที่แตกต่างกัน อุปกรณ์การผลิตแบบปิดอยู่ในบริบทการผลิตเซลล์ สำหรับแพ็คที่สั่งซื้อ การตรวจสอบการกำหนดค่าควรระบุการกำหนดเซลล์ การจัดเรียงซีรีส์ โครงร่างการเชื่อมต่อ และข้อกำหนดด้านฉนวน ก่อนที่จะเสร็จสิ้นการตกแต่งภายนอกและส่วนต่อประสาน

ถือว่าโปรไฟล์เครื่องชาร์จแบตเตอรี่ UAV 21V เป็นส่วนหนึ่งของการกำหนดค่านั้น ไม่ใช่เป็นอุปกรณ์เสริมที่เลือกจากซีรีส์นับเพียงอย่างเดียว การเปลี่ยนแปลงแพลตฟอร์มเซลล์ ตัวเชื่อมต่อ หรือซองจดหมายควรสะท้อนให้เห็นในข้อตกลงทางเทคนิคขั้นสุดท้าย เพื่อให้การประเมินตัวอย่างและคำสั่งซื้อซ้ำบนพื้นฐานเดียวกัน

เริ่มต้นด้วยการวาดภาพช่องใส่แบตเตอรี่

ส่ง HSS Energy ไปยังขนาดช่องที่ใช้งานได้ ช่วงแรงดันไฟของเครื่องบิน โปรไฟล์โหลด และปริมาณที่ต้องการสำหรับใบเสนอราคาการกำหนดค่า รวมพื้นที่ที่จำเป็นในการเชื่อมต่อและถอดบรรจุภัณฑ์ ไม่ใช่แค่ขนาดช่องที่ระบุเท่านั้น

คำถามที่พบบ่อย

สามารถแทนที่ 6S LiPo ที่มีอยู่ของฉันโดยไม่ต้องเปลี่ยนเครื่องบินได้หรือไม่

ไม่ใช่บนพื้นฐานของ “6S” เพียงอย่างเดียว เปรียบเทียบหน้าต่างแรงดันไฟฟ้าทั้งหมด โปรไฟล์เครื่องชาร์จ ข้อกำหนดในการโหลด กรอบตัวถัง และการจัดการเชื่อมต่อ รุ่นนี้ใช้ไฟตัดการชาร์จ 25.8V; การตั้งค่าหกซีรีส์ที่มีอยู่จะต้องได้รับการตรวจสอบกับค่านั้นก่อนที่จะอนุมัติการเปลี่ยนทดแทน

ช่องใส่แบตเตอรี่ของฉันกว้าง 75 มม. แพ็กจะพอดีมั้ย?

ความกว้างที่ระบุคือ 75 มม. แต่ช่องใส่ที่มีความกว้างเท่ากันทุกประการจะไม่เผื่อค่าเผื่อความคลาดเคลื่อนในการผลิต การติดตั้ง หรือการยับยั้งชั่งใจ ตรวจสอบขนาดตัวเครื่องทั้งสามขนาดและความคลาดเคลื่อนของขนาดที่ตกลงกันไว้ จากนั้นเพิ่มพื้นที่ที่จำเป็นสำหรับการบุนวม การติดตั้ง และสายเคเบิลปลายสั้น

1680Wh จะให้เวลาบินเท่าไร?

พลังงานที่กำหนดไม่ได้กำหนดเวลาบินด้วยตัวมันเอง กำลังเครื่องบินโดยเฉลี่ย น้ำหนักบรรทุก ลักษณะการบิน อุณหภูมิ และกำลังสำรองในการลงจอด ส่งผลต่อระยะเวลาภารกิจที่ใช้งาน ใช้กำลังที่วัดได้และเที่ยวบินตัวอย่างที่มีการควบคุมเพื่อประเมินเส้นทาง ไม่มีการแนบการเรียกร้องนาทีเที่ยวบินแบบตายตัวแนบมากับชุดนี้

เงื่อนไขใดบ้างที่ใช้กับสูงสุด 800A

ค่าสูงสุดที่ระบุคือ 800A เป็นเวลา 10 วินาทีที่ SOC สูงกว่า 50% กระแสไฟไหลต่อเนื่อง 240A. ข้อจำกัดของสายเคเบิล ขั้วต่อ และเครื่องบินต้องตรงกับน้ำหนักบรรทุกที่ต้องการด้วย

ขั้วต่อ QS8 ซึ่งเป็นอุปกรณ์เสริมเหมาะสำหรับพัลส์ 800A โดยอัตโนมัติหรือไม่

ไม่ อัตราพัลส์ระดับแพ็คไม่ถือเป็นการอนุมัติตัวเชื่อมต่อ ขั้วต่อที่เลือก หน้าสัมผัสการจับคู่ เส้นทางสายไฟ และคุณภาพการเชื่อมต่อจะต้องได้รับการตรวจสอบสำหรับโปรไฟล์ปัจจุบันจริง ระบุอินเทอร์เฟซที่สมบูรณ์แทนการเลือกตัวเชื่อมต่อตามชื่อเพียงอย่างเดียว

400Wh/kg อธิบายถึงแบตเตอรี่ที่สมบูรณ์หรือไม่

หมายเลข 400Wh/kg คือความหนาแน่นพลังงานของเซลล์ที่ระบุ พลังงานของแพ็คที่ระบุคือ 1680Wh ซึ่งคำนวณจาก 21.0V และ 80Ah ค่าเหล่านี้อธิบายปริมาณที่แตกต่างกัน

ฉันสามารถขอความยาวสายเคเบิลหรือเค้าโครงตัวเครื่องอื่นได้หรือไม่

ส่งรูปวาดและอินเทอร์เฟซการผสมพันธุ์ที่จำเป็นเพื่อตรวจสอบ คำขอของสายเคเบิลหรือตัวเชื่อมต่อแตกต่างจากการเปลี่ยนแปลงการจัดเรียงเซลล์หรือขนาดตัวเครื่อง อย่างหลังอาจส่งผลกระทบต่อมวล ขีดจำกัดทางไฟฟ้า และเอกสารประกอบ ใบเสนอราคาควรระบุการกำหนดค่าที่ได้รับอนุมัติ แทนที่จะสัญญาว่าจะมีการเปลี่ยนแปลงทุกอย่างภายในซองมาตรฐาน

ฉันควรตรวจสอบอะไรกับตัวอย่างการประเมินก่อนทำการสั่งซื้อซ้ำ

ตรวจสอบระยะห่างในการติดตั้ง อุปกรณ์ยึดเหนี่ยว และการเข้าถึงตัวเชื่อมต่อก่อน จากนั้นประเมินการตั้งค่าการชาร์จและน้ำหนักบรรทุกของเครื่องบินโดยเทียบกับขีดจำกัดทางไฟฟ้าที่ตกลงกันไว้ บันทึกการแก้ไขสายเคเบิล ขั้วต่อ และการวาดที่ยอมรับ เพื่อให้ลำดับซ้ำอ้างอิงถึงการกำหนดค่าเดียวกัน ไม่ใช่แค่ป้ายความจุเดียวกัน

ฉันควรส่งอะไรเพื่อรับใบเสนอราคาที่เป็นประโยชน์มากกว่าราคาทั่วไป

สำหรับแบตเตอรี่โดรน UAV ขนาด 6S 80Ah ให้จัดเตรียมแผนผังช่อง ช่วงแรงดันไฟฟ้าที่รองรับ โหลดต่อเนื่องและชั่วคราว ขั้วของตัวเชื่อมต่อ และปริมาณเป้าหมาย เพิ่มสภาพแวดล้อมการทำงานและเอกสารที่ร้องขอ ซึ่งช่วยให้สามารถติดตั้งที่อยู่ใบเสนอราคาและตัวเลือกอินเทอร์เฟซตลอดจนแบตเตอรี่ได้
