แบตเตอรี่ UAV 6S 22000mAh

แบตเตอรี่ UAV 6S 22000mAh โดย HSS Energy วางตำแหน่งเป็น SKU บริดจ์พลังงานสูงแบบซองแคบภายในตระกูล HSS 6S ในปัจจุบัน พลังงานที่กำหนด 488.4Wh อยู่ที่ 133.2Wh เหนือแพลตฟอร์ม 16Ah ในขณะที่มวลสำเร็จรูปเพิ่มขึ้นประมาณ 140 กรัม และความกว้างของบรรจุภัณฑ์เพิ่มขึ้นจาก 50 มม. เป็น 55 มม. ความหนาและความสูงยังคงอยู่ในคลาส 78 x 195 มม. เท่าเดิม

ค่า 350Wh/กก. ใช้กับแพลตฟอร์มเซลล์แต่ละเซลล์ การใช้พลังงานแพ็คปกติ 488.4Wh และมวลแพ็คสำเร็จรูปประมาณ 1.62 กก. ให้พลังงานประมาณ 301Wh/กก. เป็นข้อมูลอ้างอิงสำหรับแพ็คสมบูรณ์ที่คำนวณได้ ความแตกต่างนี้ถูกเก็บไว้อย่างชัดเจนเพื่อให้นักออกแบบเครื่องบินสามารถประเมินพลังงาน มวล กระแสไฟที่ยั่งยืน และพื้นที่การติดตั้ง โดยไม่ทำให้เกิดความสับสนกับค่าระดับเซลล์และระดับแพ็ค

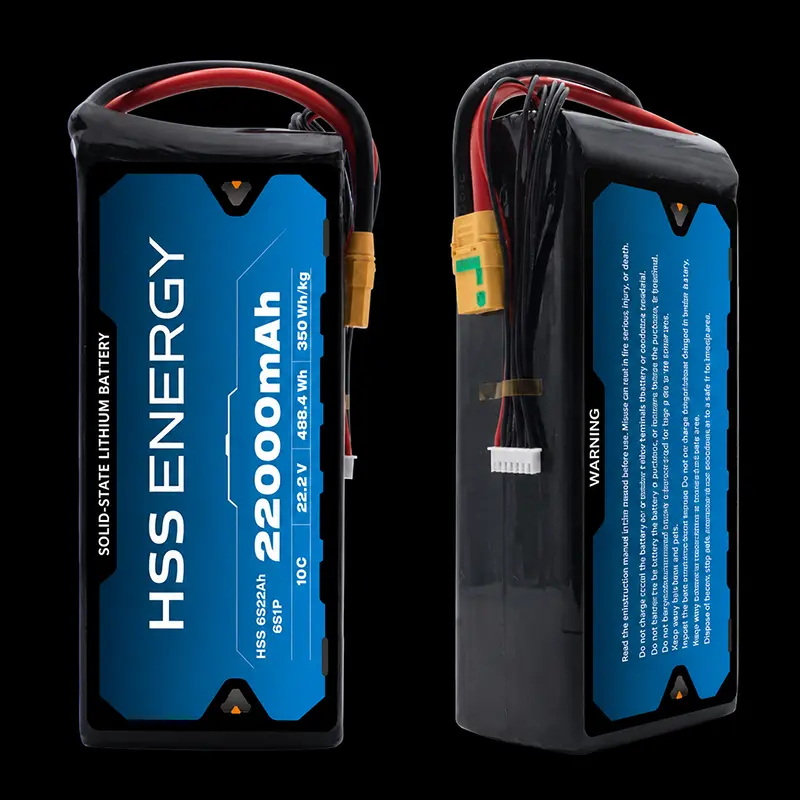

HSS Energy HSS 6S22Ah มุมมองผลิตภัณฑ์ด้านหน้าและด้านข้าง

ข้อมูลจำเพาะของผลิตภัณฑ์

ผลลัพธ์ของอายุการใช้งานจริงจะแตกต่างกันไปขึ้นอยู่กับประจุและอัตราการคายประจุ ความลึกของการคายประจุ อุณหภูมิ วิธีปฏิบัติในการเก็บรักษา และเกณฑ์การสิ้นสุดอายุการใช้งานที่เลือก ใช้เงื่อนไขการยอมรับที่กำหนดไว้สำหรับการกำหนดค่า HSS 6S22Ah ที่ได้รับอนุมัติ

การอ้างอิงอินเทอร์เฟซกำลังและความสมดุล

บทบาท 22Ah ในเมทริกซ์ผลิตภัณฑ์ HSS 6S

แบตเตอรี่โดรนขนาด 6s 22000mAh ไม่ได้อยู่ในตำแหน่งสำเนาที่เล็กกว่าของรุ่น 30Ah หรือสำเนาที่ใหญ่กว่าของรุ่น 16Ah บทบาทของมันคือเพื่อให้ผู้ซื้อมีตัวเลือก 6S ความจุปานกลางซึ่งจะเพิ่มพลังงานที่ติดตั้งในขณะที่รักษาบรรจุภัณฑ์ให้มีความกว้างแคบ 55 มม. ตารางด้านล่างเป็นคำแนะนำในการเลือก HSS สำหรับการคัดกรองตระกูลผลิตภัณฑ์ ไม่ใช่คำชี้แจงความเข้ากันได้ของเครื่องบินโดยอัตโนมัติ

เหตุใดช่อง 22Ah จึงมีความสำคัญ: เมื่อเทียบกับ HSS 6S16Ah พลังงานที่ระบุจะเพิ่มขึ้น 37.5% ในขณะที่มวลบรรจุภัณฑ์โดยประมาณเพิ่มขึ้นประมาณ 9.5% และความกว้าง 5 มม. เมื่อเปรียบเทียบกับ HSS 6S30Ah ชุด 22Ah จะเบากว่าประมาณ 430 กรัม และแคบกว่า 13 มม. ในขณะที่แพลตฟอร์ม 30Ah ให้พลังงานที่ติดตั้งมากกว่าและกระแสไฟต่อเนื่องสูงกว่า ซึ่งจะสร้างขั้นตอนการเลือกที่ชัดเจนก่อนที่จะย้ายไปยังสถาปัตยกรรม 30Ah / 40Ah ที่ใหญ่ขึ้น การวางตำแหน่งดังกล่าวทำให้ HSS 6S22Ah เป็นตัวเลือกแบตเตอรี่ UAV ที่มีความหนาแน่นพลังงานสูงสำหรับทีมที่ต้องการระดับที่ชัดเจนเหนือ 16Ah โดยไม่ต้องย้ายไปยังคลาส 30Ah ที่กว้างขึ้นโดยตรง

การบูรณาการแบบแคบ: พลังงาน ความกว้าง และกระแส

สำหรับแบตเตอรี่โดรนขนาด 22.2V 22Ah ควรคัดกรองขนาดพอดีกับเครื่องบินจากแพ็คที่สมบูรณ์ด้านนอก: ซองขนาด 55 x 78 x 195 มม. มวลประมาณ 1,620 กรัม ทางออกของสายเคเบิล การเข้าถึงตัวเชื่อมต่อ อุปกรณ์ยึดเหนี่ยว และตำแหน่งจุดศูนย์ถ่วง แพลตฟอร์ม 22Ah คงความหนา 78 มม. และระดับความสูง 195 มม. เช่นเดียวกับ HSS 6S16Ah ในขณะที่เพิ่มความกว้างปกติเพียง 5 มม.

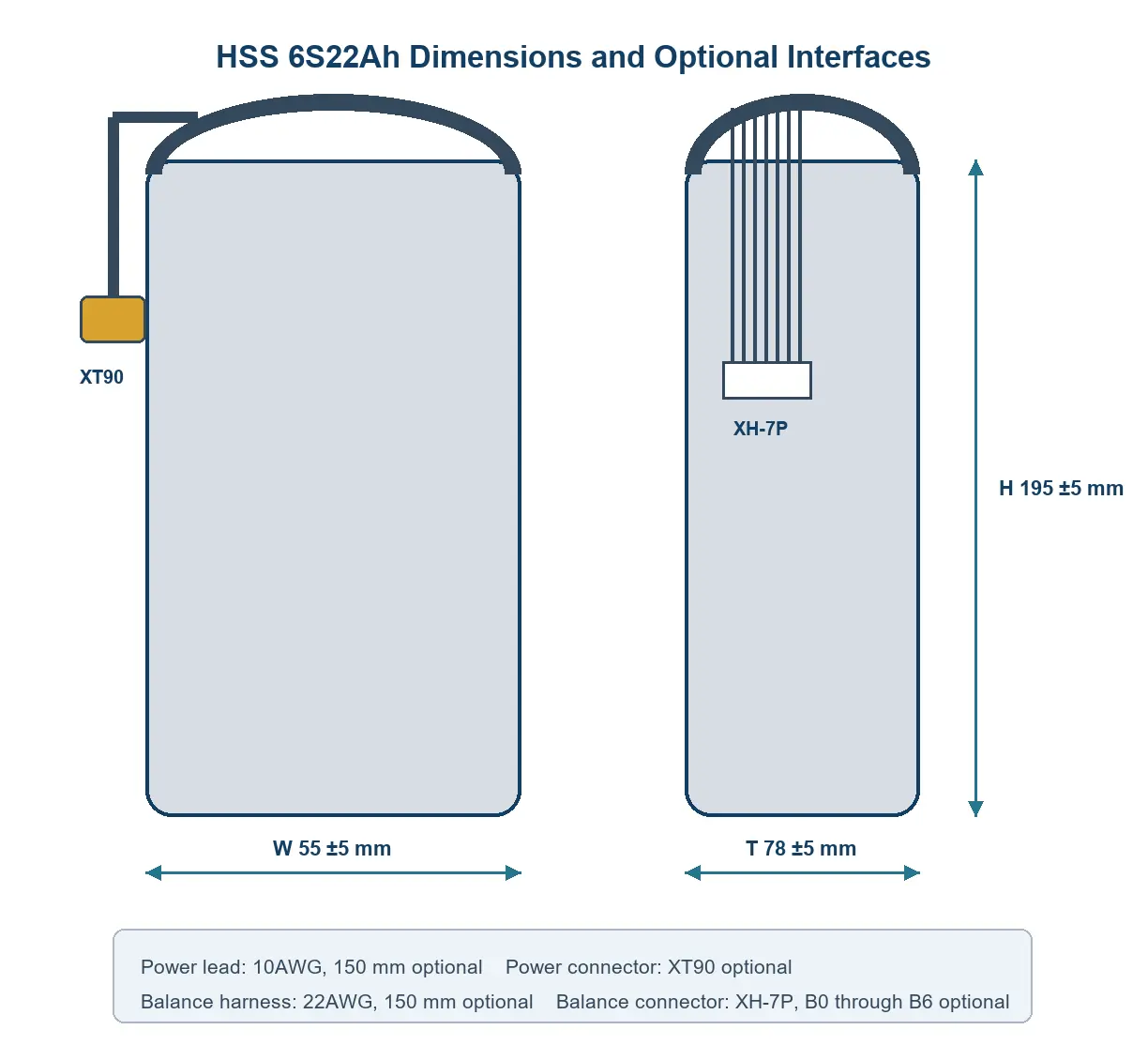

การอ้างอิงมิติและอินเทอร์เฟซเสริม HSS 6S22Ah

ใครควรประเมินแพลตฟอร์ม 22Ah นี้

สำหรับผู้ซื้อที่เปรียบเทียบแบตเตอรี่โซลิดสเตต 6S ภายในตระกูล HSS 6S SKU นี้แข็งแกร่งที่สุดเมื่อคำถามด้านการออกแบบไม่ใช่แค่ความจุสูงสุดเท่านั้น มีไว้สำหรับการประเมินระดับโครงการที่มัลติโรเตอร์แบบกำหนดเองขนาดกลางหรือแพลตฟอร์มการสังเกตการณ์/กล้องระดับมืออาชีพต้องการพลังงานที่ระบุมากกว่าคลาส 16Ah ขนาดกะทัดรัด แต่ยังคงได้ประโยชน์จากแพ็คที่แคบและเบากว่าทางเลือก 30Ah / 40Ah

ข้อมูลเครื่องบินที่ต้องยืนยันก่อนการสุ่มตัวอย่าง

ให้แรงดันไฟฟ้าของเครื่องบินที่ระบุและสูงสุด กระแสไฟฟ้าเฉลี่ยที่วัดได้ กระแสไฟสูงสุดและระยะเวลา ภาพวาดของช่องใส่แบตเตอรี่ มวลแบตเตอรี่สูงสุด ข้อจำกัดจุดศูนย์ถ่วง ขั้วต่อ ทิศทางของสายเคเบิล โปรไฟล์เครื่องชาร์จ อุณหภูมิการทำงาน และปริมาณตัวอย่าง HSS Energy ใช้อินพุตเหล่านี้เพื่อพิจารณาว่าการกำหนดค่า 22Ah ควรดำเนินการประเมินตัวอย่างต่อไปหรือไม่ หรือตำแหน่งเมทริกซ์ 6S อื่นมีความเหมาะสมมากกว่าหรือไม่

เมื่อตำแหน่ง HSS Matrix อื่นอาจดีกว่า

การประชุมเชิงปฏิบัติการการผลิตที่ได้มาตรฐานและการมองเห็นกระบวนการ

การผลิตซ้ำสำหรับแบตเตอรี่ UAV 22.2V 22000mAh ไม่ได้เป็นเพียงการตัดสินใจด้านข้อมูลจำเพาะเท่านั้น ผู้ซื้อ OEM ยังต้องการความมั่นใจในองค์กรการผลิตและการมองเห็นกระบวนการ HSS Energy ใช้พื้นที่การผลิตที่มีการจัดระเบียบและอุปกรณ์การประมวลผลแบตเตอรี่โดยเฉพาะเพื่อรองรับขั้นตอนการผลิตแบบเซลล์/แพ็ค การควบคุมระหว่างกระบวนการ และการส่งมอบตัวอย่างสู่การผลิต การตั้งค่ากระบวนการที่แน่นอนและเกณฑ์การยอมรับเฉพาะรุ่นถูกกำหนดไว้สำหรับการกำหนดค่าที่ได้รับอนุมัติ

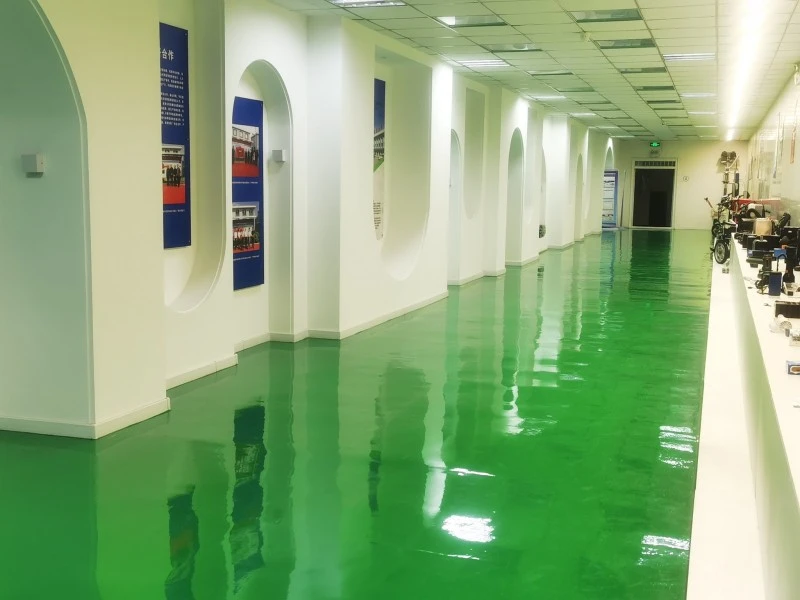

จัดพื้นที่การผลิตเพื่อใช้เป็นหลักฐานการประชุมเชิงปฏิบัติการ-สภาพแวดล้อม

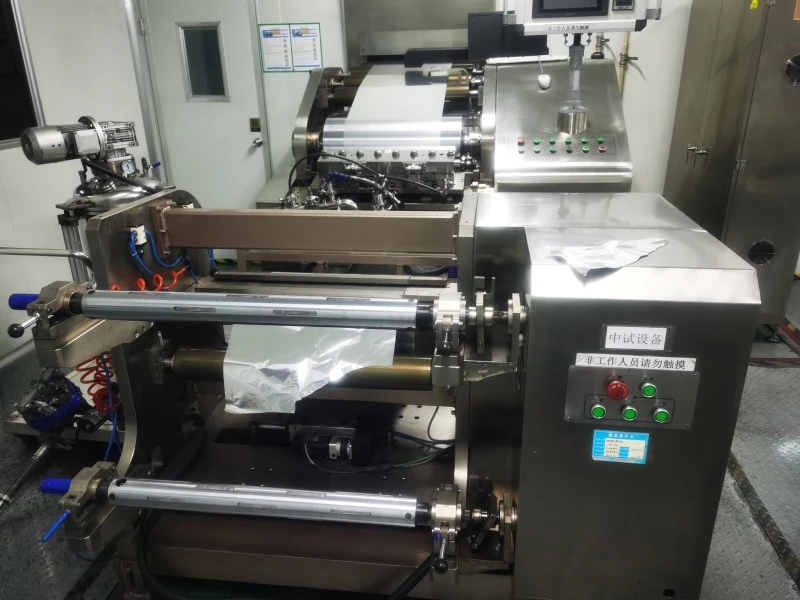

อุปกรณ์แปรรูปแผ่นภายในขั้นตอนการผลิตแบตเตอรี่

ตั้งแต่การเลือก 6S ไปจนถึงการกำหนดค่าการผลิตที่ได้รับอนุมัติ

HSS 6S22Ah ได้รับการเผยแพร่ผ่านการตรวจสอบทางวิศวกรรม ไม่ใช่จากฉลากความจุเพียงอย่างเดียว กระบวนการคัดเลือกจะรักษาขีดจำกัดทางไฟฟ้า ส่วนต่อประสานทางกล และการยอมรับตัวอย่างให้สอดคล้องกันก่อนการผลิตในปริมาณมาก

กระบวนการนี้ช่วยให้ผู้ซื้อเปรียบเทียบกลุ่มผลิตภัณฑ์ 16Ah / 22Ah / 30Ah / 40Ah บนพื้นฐานทางวิศวกรรมทั่วไป ขณะเดียวกันก็รักษาแพ็คที่สั่งซื้อแต่ละแพ็คให้เชื่อมโยงกับแบบที่ได้รับการอนุมัติ การจัดสายเคเบิล และขีดจำกัดการใช้งานของตัวเอง

คำถามที่พบบ่อย

บทบาทหลักของ HSS 6S22Ah ในเมทริกซ์ผลิตภัณฑ์คืออะไร?

เป็นตัวเลือก 6S พลังงานสูงความจุปานกลางระหว่างแพลตฟอร์ม 16Ah ขนาดกะทัดรัดและคลาส 30Ah / 40Ah ที่ใหญ่กว่า บทบาทการคัดเลือกขึ้นอยู่กับความแตกต่างของพลังงาน มวล กระแส และกลไก-ซองจดหมายที่ได้รับการตรวจสอบแล้ว ความเข้ากันได้ของเครื่องบินขั้นสุดท้ายยังต้องมีการตรวจสอบทางวิศวกรรม

350Wh/kg อธิบายถึงชุดแบตเตอรี่สำเร็จรูปหรือไม่

หมายเลข 350Wh/kg คือค่าความหนาแน่นพลังงานของแต่ละเซลล์ เมื่อพิจารณาจากพลังงานที่กำหนด 488.4Wh และมวลของบรรจุภัณฑ์สำเร็จรูปประมาณ 1.62 กก. ค่าอ้างอิงของบรรจุภัณฑ์ทั้งชุดที่คำนวณได้จะอยู่ที่ประมาณ 301Wh/กก.

220A คืออัตราการคายประจุต่อเนื่องหรือไม่

เลขที่ การคายประจุต่อเนื่องคือ 66A ที่ 3C ค่า 220A คืออัตราการคายประจุสูงสุด 10C และระยะเวลาที่ใช้ขึ้นอยู่กับการกำหนดค่าและสภาวะการทำงานที่ได้รับอนุมัติ

มีการระบุการตั้งค่าการชาร์จอะไรบ้าง?

กระแสไฟชาร์จสูงสุดคือ 11A ที่ 0.5C โดยมีการตัดไฟ 25.5V ใช้โปรไฟล์เครื่องชาร์จและการเชื่อมต่อเครื่องชั่งที่ได้รับอนุมัติสำหรับการกำหนดค่า 6S ที่สั่งซื้อ

XT90 ความยาวสายเคเบิล หรือทิศทางของสายเคเบิลสามารถปรับแต่งได้หรือไม่?

การกำหนดค่าอ้างอิงประกอบด้วยขั้วต่อจ่ายไฟ XT90 ซึ่งเป็นอุปกรณ์เสริมและสายไฟ 10AWG 150 มม. สามารถตรวจสอบและตรึงขั้วต่อ ความยาวสายเคเบิล ขั้ว และทิศทางทางออกได้บนแบบร่างคำสั่งที่ได้รับอนุมัติ

นี่เป็นการแทนที่แบบดรอปอินสำหรับแบตเตอรี่ UAV อัจฉริยะที่เป็นกรรมสิทธิ์หรือไม่

ไม่ใช่โดยอัตโนมัติ เครื่องบินที่เป็นกรรมสิทธิ์อาจต้องมีฟังก์ชันการสื่อสาร การล็อค การตรวจสอบ การปิดล้อม หรือการชาร์จ นอกเหนือจากแรงดันไฟฟ้าและความจุ จัดเตรียมอินเทอร์เฟซแบตเตอรี่เครื่องบินและรายละเอียดเครื่องชาร์จเพื่อตรวจสอบความเข้ากันได้

ฉันควรส่งอะไรเพื่อขอใบเสนอราคา?

ส่งโมเดลเครื่องบินหรือประเภทโครงการ ช่วงแรงดันไฟฟ้า กระแสไฟฟ้าเฉลี่ยและจุดสูงสุด ระยะเวลาสูงสุด ภาพวาดของช่องใส่แบตเตอรี่ มวลแบตเตอรี่สูงสุด ขั้วต่อ เครื่องชาร์จ อุณหภูมิการทำงาน ปริมาณตัวอย่าง และปลายทาง

ย้ายจากเมทริกซ์ผลิตภัณฑ์ไปยังตัวอย่าง

ส่ง HSS Energy ความต้องการเครื่องบินของคุณและแบบร่างช่องแบตเตอรี่ เราจะตรวจสอบว่า HSS 6S22Ah เป็นตำแหน่งเมทริกซ์ที่เหมาะสมหรือไม่ และเตรียมรายละเอียดการกำหนดค่าที่จำเป็นสำหรับการสุ่มตัวอย่างและใบเสนอราคา
