แบตเตอรี่ UAV 6S 16000mAh

แบตเตอรี่ UAV ของจีน 6S 16000mAh ของ HSS Energy ให้ระดับพลังงาน 22.2V / 16Ah ที่กำหนดไว้อย่างชัดเจนสำหรับ OEM และการรวม UAV แบบกำหนดเอง พลังงานที่กำหนด 355.2Wh, มวลบรรจุสำเร็จรูปประมาณ 1,480 กรัม และซองจดหมายขนาด 50 x 78 x 195 มม. ทำให้เหมาะสำหรับการตรวจสอบทางวิศวกรรมในเครื่องบินพาณิชย์ขนาดเล็กและขนาดกลาง ซึ่งต้องประเมินช่องใส่แบตเตอรี่ งบประมาณจุดศูนย์ถ่วง รูปแบบปัจจุบัน และกำลังสำรองภารกิจเป็นระบบเดียว

ผลิตภัณฑ์นี้ไม่ได้นำเสนอเป็นการทดแทนแบบดรอปอินสำหรับระบบแบตเตอรี่เครื่องบินที่เป็นกรรมสิทธิ์ ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับสถาปัตยกรรมไฟฟ้าของเครื่องบิน มาตรฐานตัวเชื่อมต่อ โปรไฟล์เครื่องชาร์จ ทิศทางการติดตั้ง สภาพแวดล้อมด้านความร้อน และการตรวจสอบตัวอย่างที่ได้รับอนุมัติ

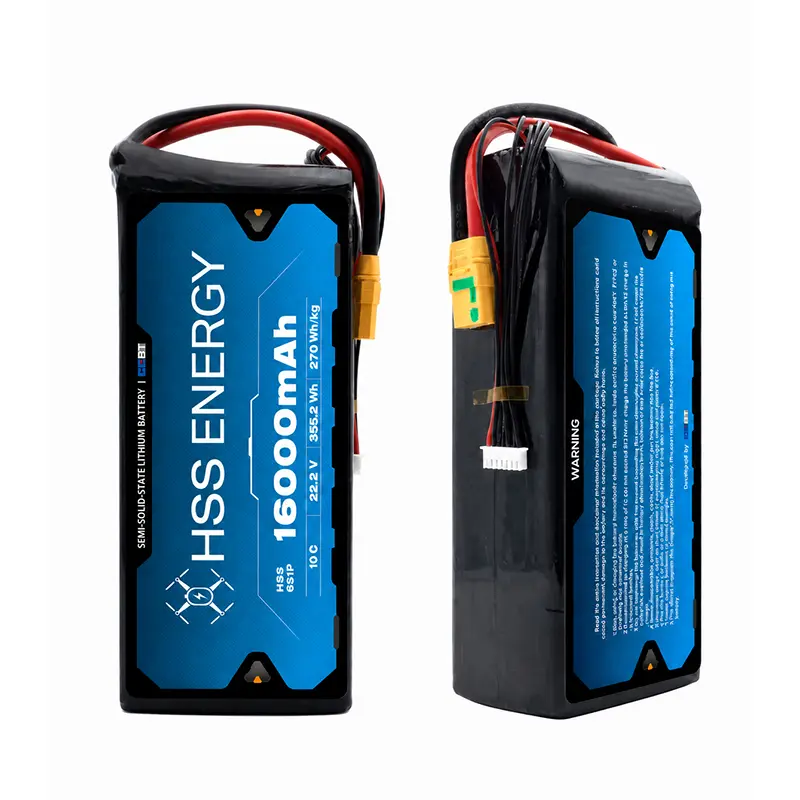

HSS Energy HSS 6S16Ah มุมมองผลิตภัณฑ์ด้านหน้าและด้านข้าง

ข้อมูลจำเพาะของผลิตภัณฑ์

ข้อมูลจำเพาะของผลิตภัณฑ์ - ต่อ

* ผลลัพธ์ของรอบการใช้งานจริงอาจแตกต่างกันไปตามอัตราการชาร์จ/การคายประจุ ความลึกของการคายประจุ อุณหภูมิ วิธีปฏิบัติในการเก็บรักษา เกณฑ์วิธีที่เหลือ และเกณฑ์การสิ้นสุดอายุการใช้งาน ยืนยันเงื่อนไขที่ใช้บังคับกับการกำหนดค่าแพ็คที่ได้รับอนุมัติก่อนการจัดซื้อ

ขอบเขตพลังงานต่อน้ำหนักและไฟฟ้า

สำหรับแบตเตอรี่ UAV ขนาด 6S 16Ah นี้ มูลค่าทางวิศวกรรมหลักคือความสมดุลระหว่างพลังงานที่ติดตั้ง มวลแพ็ค ความสามารถในปัจจุบัน และความกว้างของแพ็คที่ค่อนข้างแคบ 50 มม. ตัวเลข 160A เป็นขอบเขตการคายประจุสูงสุดแทนที่จะเป็นพิกัดต่อเนื่อง ระยะเวลาสูงสุดที่เกี่ยวข้องถูกกำหนดตามการกำหนดค่าแบตเตอรี่และเงื่อนไขการทำงานที่ได้รับอนุมัติ

การกำหนดแบตเตอรี่ UAV แบบกึ่งทึบระบุเทคโนโลยีแบตเตอรี่ที่ได้รับอนุมัติซึ่งใช้กับ SKU นี้ ตัวเลขความหนาแน่นพลังงานของเซลล์และตัวเลขพลังงานเฉพาะของบรรจุภัณฑ์สำเร็จรูปจะถูกนำเสนอแยกกัน เพื่อให้ทีมจัดซื้อสามารถเปรียบเทียบแพลตฟอร์มไฟฟ้าได้โดยไม่ทำให้เกิดความสับสนในการอ้างสิทธิ์ระดับเซลล์และระดับแพ็ค

การตรวจสอบความพอดีทางกลไกและอินเทอร์เฟซ

ก่อนที่จะอนุมัติตัวอย่าง แบตเตอรี่ UAV ขนาด 22.2V 16000mAh ยังคงต้องติดตั้งกลไกของเครื่องบิน ไม่ใช่แค่ระบบไฟฟ้าเท่านั้น ยืนยันขนาดของช่องใส่แบตเตอรี่ ทิศทางการใส่ ทางออกของสายเคเบิล ระยะห่างของตัวเชื่อมต่อ ตำแหน่งจุดศูนย์ถ่วง วิธีการยึด และการเข้าถึงอินเทอร์เฟซของเครื่องชั่ง ซองกลมาตรฐานคือ 50 x 78 x 195 มม. โดยมีพิกัดความเผื่อ +/-3 มม.

กล่องกลไกและการอ้างอิงอินเทอร์เฟซกำลัง/สมดุลที่เป็นอุปกรณ์เสริมสำหรับ HSS 6S16Ah

ตัวเลือกอินเทอร์เฟซ

ตัวเลือกการอ้างอิงที่มีอยู่จะไม่รวมอยู่ในทุกคำสั่งซื้อโดยอัตโนมัติ ควรยืนยันขั้วต่อ ขั้ว ความยาวสายเคเบิล เกจสายไฟ และทิศทางทางออกตามแบบที่ได้รับการอนุมัติหรือการกำหนดค่าตัวอย่าง

แอปพลิเคชันที่เหมาะสำหรับแพลตฟอร์ม UAV เชิงพาณิชย์ขนาดกะทัดรัด

โดยทั่วไปขั้นตอนการทำงานของโดรนเชิงพาณิชย์ในปัจจุบัน ได้แก่ การทำแผนที่ การสำรวจ การตรวจสอบโครงสร้างพื้นฐาน การสังเกตความปลอดภัย และภารกิจเส้นทางที่ทำซ้ำได้ การกำหนดค่า HSS นี้อยู่ในตำแหน่งสำหรับเครื่องบิน 6S แบบกำหนดเองที่ต้องการระดับพลังงานปานกลางโดยไม่ต้องย้ายไปอยู่ในประเภทบรรจุภัณฑ์ 30Ah-40Ah ที่หนักกว่ามาก

สำหรับผู้ซื้อที่ค้นหาแบตเตอรี่แผนที่โดรนหรือแบตเตอรี่โดรนตรวจสอบ คำถามสำคัญในการคัดกรองไม่ใช่แค่ความจุและแรงดันไฟฟ้าเท่านั้น กระแสไฟเฉลี่ย กระแสไฟสูงสุดระยะสั้น ขีดจำกัดน้ำหนักขึ้นบินของเครื่องบิน ขนาดของห้องบรรจุ โปรไฟล์น้ำหนักบรรทุก และสถาปัตยกรรมเครื่องชาร์จ ควรได้รับการตรวจสอบก่อนที่จะอนุมัติตัวอย่าง

HSS Energy สามารถตรวจสอบข้อมูลไฟฟ้าของเครื่องบินและแบบร่างช่องแบตเตอรี่ก่อนเสนอราคาตัวอย่างการกำหนดค่า

โดยที่แพลตฟอร์ม 16Ah นี้เหมาะกับ HSS Matrix

การผลิตที่ได้มาตรฐานและการตรวจสอบตัวอย่าง

สำหรับโครงการ OEM และการส่งออก ความเชื่อมั่นในการจัดซื้อขึ้นอยู่กับมากกว่าตารางข้อกำหนด HSS Energy รองรับการตรวจสอบการกำหนดค่า การเตรียมตัวอย่าง การควบคุมการผลิต และขั้นตอนการทำงานด้านอายุ/การตรวจสอบความถูกต้องของแบตเตอรี่ เพื่อให้สามารถตรวจสอบแพ็คที่สั่งซื้อโดยเทียบกับข้อกำหนดทางไฟฟ้าและกลไกที่ได้รับอนุมัติ

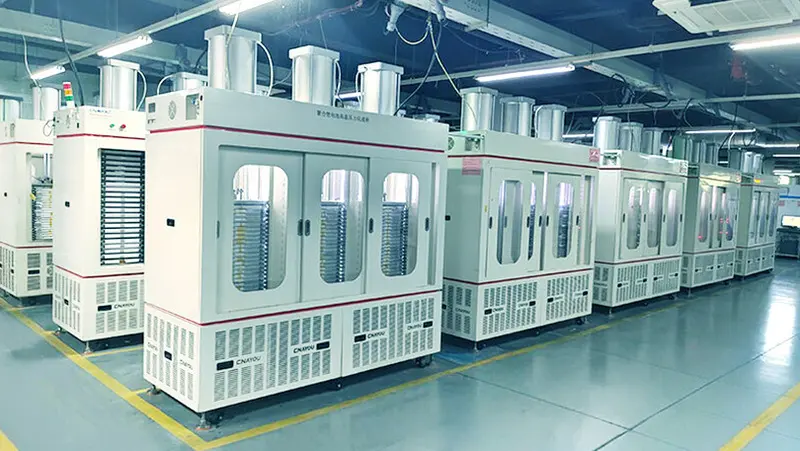

พื้นที่อุปกรณ์ตรวจสอบอายุและการตรวจสอบแบตเตอรี่ที่ใช้เป็นหลักฐานในกระบวนการผลิต

จากข้อกำหนดไปจนถึงการกำหนดค่าที่ได้รับอนุมัติ

สอบถามแบตเตอรี่ UAV แบบกำหนดเอง

คำถามที่พบบ่อย

สามารถปรับแต่งความยาวของขั้วต่อและสายเคเบิลได้หรือไม่?

ใช่. XT60 เป็นตัวเลือกอ้างอิงที่มีให้ใช้งาน ในขณะที่สามารถตรวจสอบประเภทตัวเชื่อมต่อ ขั้ว เกจสายไฟ ความยาวสายเคเบิล และทิศทางการออกสายเคเบิลได้สำหรับการกำหนดค่าที่สั่ง

160A คืออัตราการคายประจุต่อเนื่องหรือไม่

เลขที่ การคายประจุต่อเนื่องคือ 48A ที่ 3C ค่า 160A / 10C เป็นขอบเขตการคายประจุสูงสุด และระยะเวลาที่ใช้นั้นขึ้นอยู่กับการกำหนดค่าและเงื่อนไขการทำงานที่ได้รับอนุมัติ

มีการระบุการตั้งค่าการชาร์จอะไรบ้าง?

กระแสไฟชาร์จสูงสุดคือ 16A โดยมีการตัดการชาร์จ 25.2V ใช้ที่ชาร์จและการเชื่อมต่อเครื่องชั่งที่ได้รับอนุมัติสำหรับการกำหนดค่า 6S สุดท้าย

ฉันควรใช้การอ้างอิงวงจรชีวิตใดในการวางแผนการจัดซื้อ

หากไม่มีการทดสอบวงจรชีวิตระดับแพ็คที่ได้รับอนุมัติแยกต่างหากสำหรับการกำหนดค่าที่สั่ง ให้ใช้ประมาณ 200-400 รอบเป็นข้อมูลอ้างอิงส่วนหน้า เมื่อสิ้นสุดช่วงนี้ ความจุที่มีอยู่จะลดลงเหลือประมาณ 80% ของความจุเริ่มต้นภายใต้เงื่อนไขที่ระบุ ผลลัพธ์ที่แท้จริงขึ้นอยู่กับสภาวะการใช้งานและการเก็บรักษา

สามารถปรับแต่งขนาดของแบตเตอรี่ได้หรือไม่?

ซองมาตรฐานคือ 50 x 78 x 195 มม. โดยมีพิกัดความเผื่อ +/-3 มม. ส่งภาพวาดช่องใส่แบตเตอรี่แบบอื่นเพื่อตรวจสอบความเป็นไปได้

นี่เป็นแบตเตอรี่ทดแทนสำหรับเครื่องบิน DJI หรือ Autel โดยเฉพาะหรือไม่

ไม่ นี่คือแพลตฟอร์มแบตเตอรี่ 6S ของ OEM / แบบกำหนดเอง ควรประเมินหลังจากยืนยันสถาปัตยกรรมแรงดันไฟของเครื่องบิน ความต้องการกระแสไฟ ขั้วต่อ ที่ชาร์จ ขนาดห้อง และข้อกำหนดจุดศูนย์ถ่วงเท่านั้น

ฉันสามารถขอตัวอย่างก่อนการผลิตจำนวนมากได้หรือไม่?

ใช่. ราคาตัวอย่าง ตารางการเตรียมการ การเขียนแบบการกำหนดค่า และข้อกำหนดการยอมรับสามารถยืนยันได้ในกระบวนการเสนอราคา

ย้ายจากข้อกำหนดไปเป็นตัวอย่าง

ส่งโมเดล/สถาปัตยกรรมของเครื่องบิน โปรไฟล์ปัจจุบัน ภาพวาดช่องใส่แบตเตอรี่ ขีดจำกัดน้ำหนัก ขั้วต่อ ข้อมูลเครื่องชาร์จ และปริมาณตัวอย่าง HSS Energy จะตรวจสอบการกำหนดค่าก่อนเสนอราคาและการเตรียมตัวอย่าง
