แบตเตอรี่ UAV 6S 30000mAh

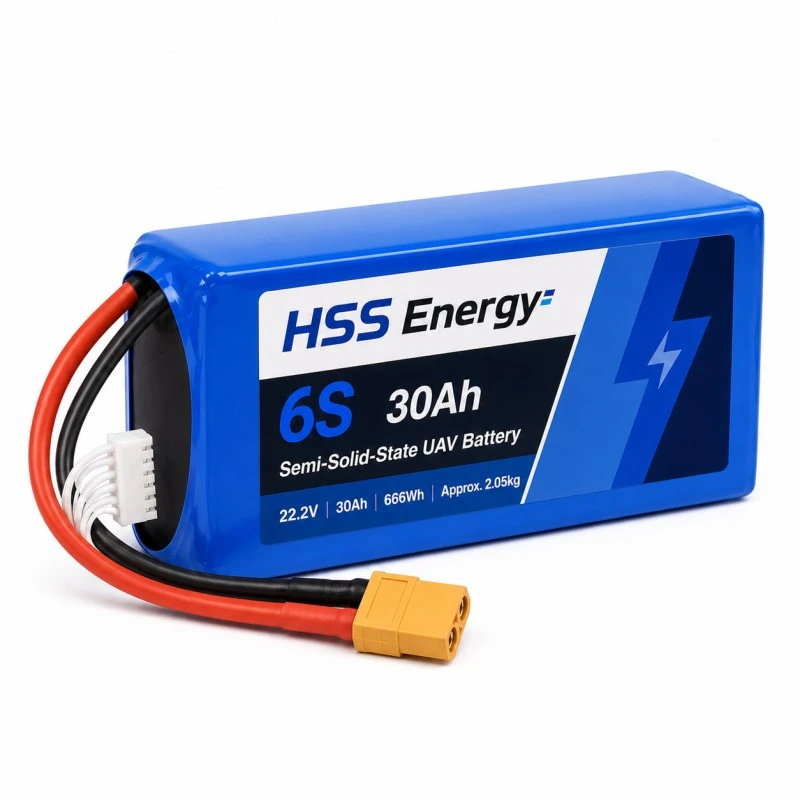

แบตเตอรี่ UAV 6S 30000mAh ที่ HSS Energy จัดหาให้เป็นแบตเตอรี่กึ่งโซลิดสเตต 22.2V, 30Ah ที่สร้างขึ้นโดยมีแพลตฟอร์มแต่ละเซลล์ขนาด 350Wh/กก. พลังงานที่กำหนดคือ 666Wh และมวลของบรรจุภัณฑ์สำเร็จรูปคือประมาณ 2.05 กก. ซึ่งคำนวณโดยค่าอ้างอิงของบรรจุภัณฑ์ทั้งชุดที่ประมาณ 325Wh/กก. ความกว้าง 68 มม. ทำให้บรรจุภัณฑ์แคบกว่าแพลตฟอร์มพลังงานสูง 40Ah ในขณะที่พิกัดต่อเนื่อง 90A ที่ได้รับการตรวจสอบแล้ว ทำให้ SKU นี้มีบทบาทที่แตกต่างจากตัวเลือก 16Ah และ 22Ah ที่เบากว่า

เหตุผลหลักในการซื้อไม่ใช่ความจุสูงสุดเพียงอย่างเดียว HSS 6S30Ah อยู่ในตำแหน่งสำหรับโปรแกรมเครื่องบิน 6S แบบกำหนดเองซึ่งต้องการขั้นตอนกระแสคงที่ที่แข็งแกร่งยิ่งขึ้น ในขณะที่ยังคงอยู่ในสถาปัตยกรรม 22.2V ที่คุ้นเคย ความเหมาะสมขั้นสุดท้ายยังคงขึ้นอยู่กับขีดจำกัดแรงดันไฟฟ้าของเครื่องบิน กระแสคงที่และสูงสุด ระยะเวลากระแสสูงสุด รูปทรงของช่องใส่แบตเตอรี่ ขั้วต่อ โปรไฟล์เครื่องชาร์จ อุณหภูมิ และการตรวจสอบความถูกต้องของตัวอย่าง

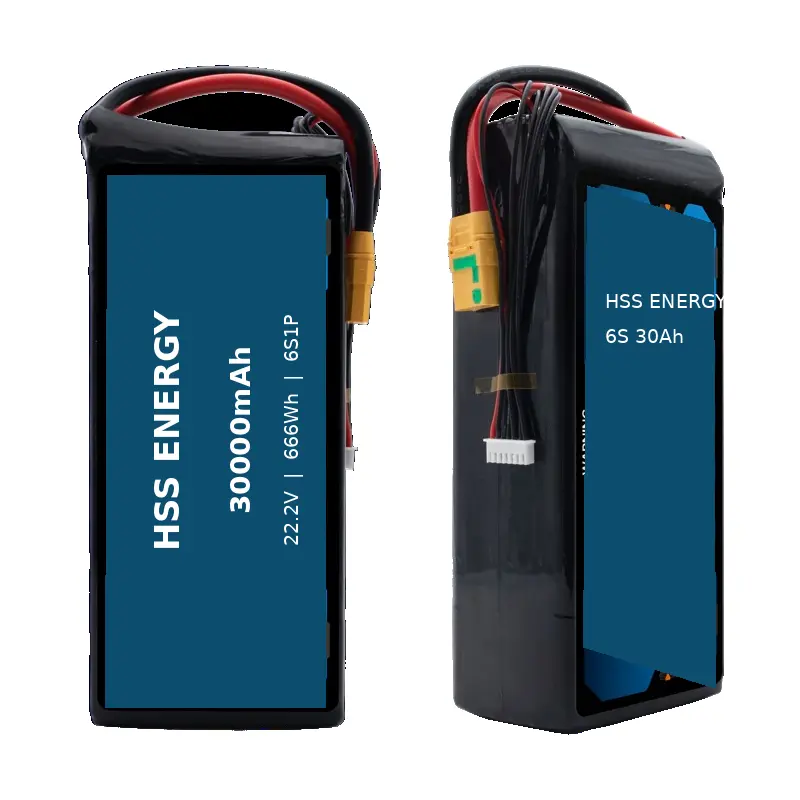

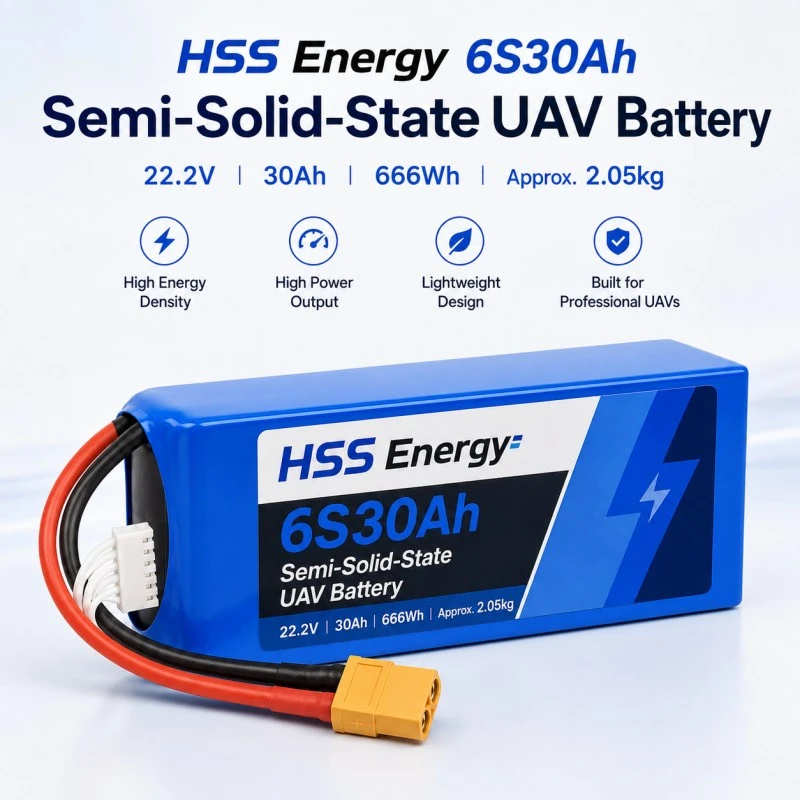

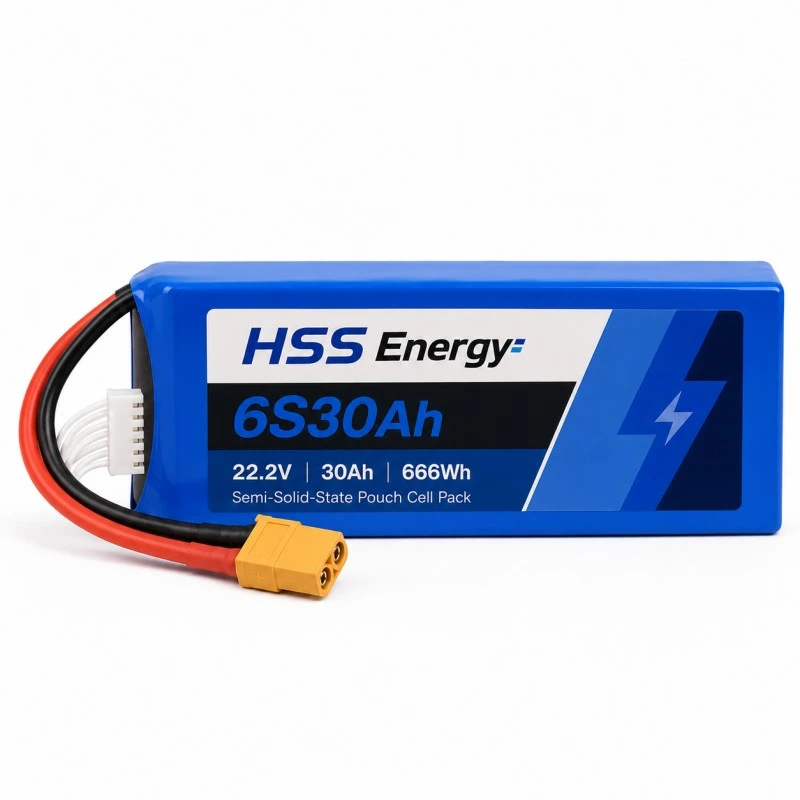

HSS Energy HSS 6S30Ah มุมมองผลิตภัณฑ์ด้านหน้าและด้านข้าง

ข้อมูลจำเพาะของผลิตภัณฑ์ - ไฟฟ้าและพลังงาน

ข้อมูลจำเพาะของผลิตภัณฑ์ - การทำงาน เครื่องกล และอินเทอร์เฟซ

ผลลัพธ์ของวงจรชีวิตจะแตกต่างกันไปขึ้นอยู่กับอัตราการชาร์จ/การคายประจุ ความลึกของการคายประจุ อุณหภูมิ วิธีปฏิบัติในการเก็บรักษา และเกณฑ์การสิ้นสุดอายุการใช้งาน ใช้เงื่อนไขการทดสอบและการยอมรับที่เกี่ยวข้องกับการกำหนดค่าที่ได้รับอนุมัติ

ขอบเขตปัจจุบัน: โหลดอย่างต่อเนื่องก่อน, วินาทีกระแสสูงสุด

สำหรับแบตเตอรี่ UAV แบบกึ่งโซลิดสเตตนี้ อัตราต่อเนื่องที่ตรวจสอบแล้วคือ 90A ที่ 3C ค่า 300A คือพิกัดการคายประจุสูงสุด 10C และไม่ควรถือเป็นกระแสต่อเนื่อง ระยะเวลากระแสไฟสูงสุดที่ใช้ได้ถูกกำหนดตามการกำหนดค่าแบตเตอรี่ที่ได้รับอนุมัติ สภาพการเริ่มต้น การทำความเย็น อุณหภูมิ และรอบการทำงานของเครื่องบิน จัดทำบันทึกกระแสที่วัดได้ทุกครั้งที่ระบบขับเคลื่อนเข้าใกล้ขอบเขตกระแสบน

เหตุใด 30Ah จึงมีอยู่ในเมทริกซ์ผลิตภัณฑ์ HSS 6S

HSS 6S30Ah ไม่ใช่หน้า 22Ah ที่ขยายขนาด และไม่ใช่หน้า 40Ah ที่ลดขนาด บทบาทของเมทริกซ์คือกระแสที่ยั่งยืนสูงกว่าในตระกูล 6S การเปรียบเทียบด้านล่างเป็นคำแนะนำในการเลือกกลุ่มผลิตภัณฑ์โดยพิจารณาจากพลังงาน มวล กระแสต่อเนื่อง แท่นเซลล์ และขอบเขตทางกลที่ได้รับการตรวจสอบ ไม่ใช่คำชี้แจงความเข้ากันได้ของเครื่องบินโดยอัตโนมัติ

เมื่อเปรียบเทียบกับ HSS 6S22Ah แล้ว แพลตฟอร์ม 30Ah จะเพิ่มพลังงานที่กำหนด 177.6Wh และกระแสไฟฟ้าต่อเนื่อง 24A ในขณะที่เพิ่มมวลแพ็คโดยประมาณประมาณ 430 กรัม และความกว้าง 13 มม. เมื่อเปรียบเทียบกับแพลตฟอร์มพลังงานสูงขนาด 40Ah HSS 6S30Ah ใช้พลังงานที่ระบุน้อยกว่า 222Wh แต่มีอัตรากระแสไฟต่อเนื่องที่สูงกว่า 10A ซึ่งเบากว่าประมาณ 300 กรัม และใช้ซองขนาด 68 x 78 x 195 มม. ที่บางกว่าและสั้นกว่า นี่คือเหตุผลว่าทำไมบทบาทของแบตเตอรี่ UAV กระแสสูง 6S จึงเป็นของสล็อต 30Ah แทนที่จะทำซ้ำทั่วทั้งตระกูล

การประยุกต์ใช้งาน: เครื่องบิน 6S ทำงานที่ต้องการกระแสไฟฟ้าที่ยั่งยืนมากขึ้น

ตำแหน่งแบตเตอรี่โดรนขนาด 30Ah มุ่งเป้าไปที่เครื่องบิน 6S แบบกำหนดเอง ซึ่งมีความต้องการไฟฟ้าที่ยั่งยืนเป็นปัจจัยในการคัดเลือก ความพอดีหลักคือยูทิลิตี้ 6S แบบกำหนดเองหรือแพลตฟอร์มมัลติโรเตอร์ที่ใช้งานได้ ซึ่งสามารถรองรับมวลแบตเตอรี่ได้ประมาณ 2.05 กก. และแพ็คเกจขนาด 68 x 78 x 195 มม. การประเมินรองอาจรวมถึงโครงการสังเกตการณ์ทางการเกษตร อุตสาหกรรม หรือโครงการมัลติโรเตอร์ขนาดใหญ่ เมื่อข้อกำหนดด้านแรงดันไฟฟ้า กระแสไฟฟ้า กลไก และเครื่องชาร์จได้รับการยืนยันแล้ว

กลไกและ Power-Path Fit

ชุดแบตเตอรี่ลิเธียม UAV ควรได้รับการประเมินโดยเป็นส่วนหนึ่งของการติดตั้งเครื่องบิน ไม่ใช่เป็นจำนวนความจุแบบแยกส่วน ยืนยันจุดศูนย์ถ่วง การยับยั้ง การเข้าถึงตัวเชื่อมต่อ รัศมีการโค้งงอของสายเคเบิล การระบายความร้อน เส้นทางการถอดแบตเตอรี่ และขอบเขตการติดตั้งสูงสุด สายไฟอ้างอิง 10AWG และตัวเชื่อมต่อ XT90 เป็นตัวเลือก ดังนั้นความยาวสายเคเบิลสุดท้าย ขั้ว ทิศทางทางออก และการจัดเรียงตัวเชื่อมต่อควรตรึงไว้ในแบบร่างที่ได้รับอนุมัติ

อินพุตการเลือก OEM

สำหรับการตรวจสอบแบตเตอรี่ UAV ขนาด 22.2V 30000mAh ให้ส่ง HSS Energy ไปยังเครื่องบินหรือประเภทโครงการ ช่วงแรงดันไฟฟ้าที่ใช้งาน กระแสคงที่ กระแสสูงสุดและระยะเวลา โปรไฟล์ภารกิจเป้าหมาย มวลแบตเตอรี่สูงสุด รูปช่องแบตเตอรี่ ขั้วต่อ ความยาวสายเคเบิล ข้อมูลเครื่องชาร์จ อุณหภูมิการทำงาน ปริมาณตัวอย่าง และปลายทาง

เมื่อ 30Ah ไม่ใช่สล็อตเมทริกซ์ที่ถูกต้อง

การมองเห็นกระบวนการผลิตสำหรับผู้ซื้อ OEM

สำหรับแพลตฟอร์ม 6S ในปัจจุบันที่สูงขึ้น การมองเห็นกระบวนการช่วยให้ผู้ซื้อ OEM เข้าใจว่าการเตรียมกระบวนการเซลล์และอุปกรณ์การประมวลผลอิเล็กโทรดเหมาะสมกับขั้นตอนการผลิตอย่างไร ภาพถ่ายการประชุมเชิงปฏิบัติการด้านล่างแสดงอุปกรณ์การผลิตและพื้นที่กระบวนการที่จัดระเบียบ นำเสนอเป็นบริบทการผลิตเท่านั้น ข้อกำหนดด้านคุณภาพผลิตภัณฑ์ขั้นสุดท้ายถูกกำหนดโดยข้อกำหนดที่ได้รับอนุมัติและแผนการยอมรับตัวอย่าง

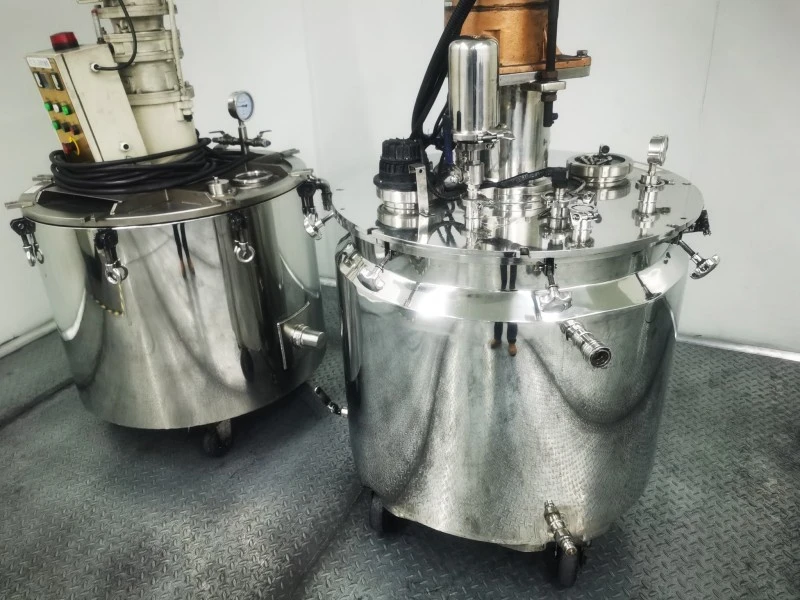

อุปกรณ์ผสมกระบวนการเซลล์ในพื้นที่การผลิต

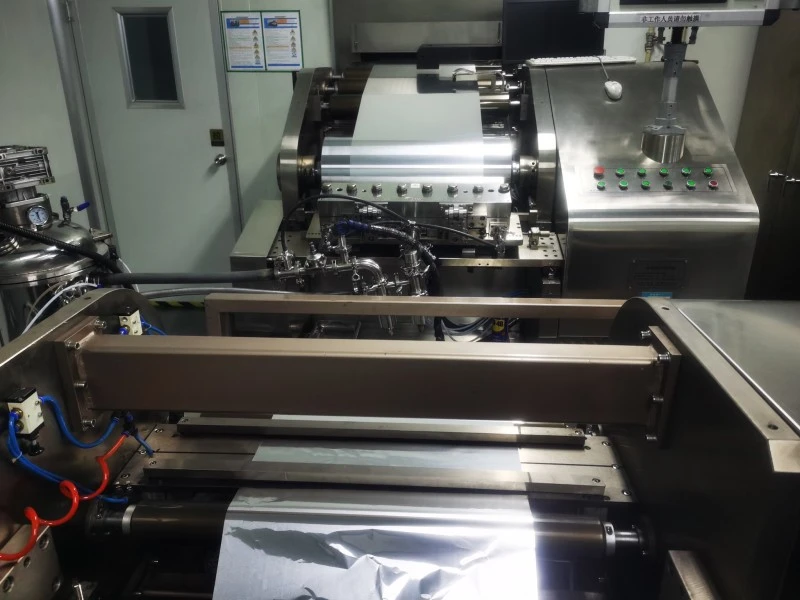

อุปกรณ์การประมวลผลอิเล็กโทรดในขั้นตอนการผลิต

จากข้อกำหนดปัจจุบันไปจนถึงการกำหนดค่าที่นำออกใช้

เส้นทางการค้าสำหรับ HSS 6S30Ah ควรเริ่มต้นด้วยโปรไฟล์ปัจจุบันของเครื่องบิน แทนที่จะพิจารณาจากความจุเพียงอย่างเดียว จากนั้น HSS Energy จะหยุดขีดจำกัดทางไฟฟ้า ซองกลไก การกำหนดค่าสายเคเบิลและขั้วต่อ ฉลาก ข้อกำหนดเครื่องชาร์จ และเกณฑ์การยอมรับตัวอย่าง ก่อนที่จะเผยแพร่แบบคำสั่งซื้อ

รายการตรวจสอบการแช่แข็งการกำหนดค่า OEM

คำถามที่พบบ่อย

บทบาทหลักของ HSS 6S30Ah ในเมทริกซ์ผลิตภัณฑ์คืออะไร?

เป็นตัวเลือก 6S กระแสสูงกว่าในเมทริกซ์ความจุ HSS ปัจจุบัน โดยผสมผสานพลังงานปกติ 666Wh กับการคายประจุอย่างต่อเนื่อง 90A และซองขนาด 68 x 78 x 195 มม. ซึ่งวางตำแหน่งระหว่างแพลตฟอร์ม 22Ah ที่เบากว่าและแพลตฟอร์ม 40Ah ที่ติดตั้งพลังงานสูงกว่า

350Wh/kg ตรงกับแบตเตอรี่สำเร็จรูปหรือไม่

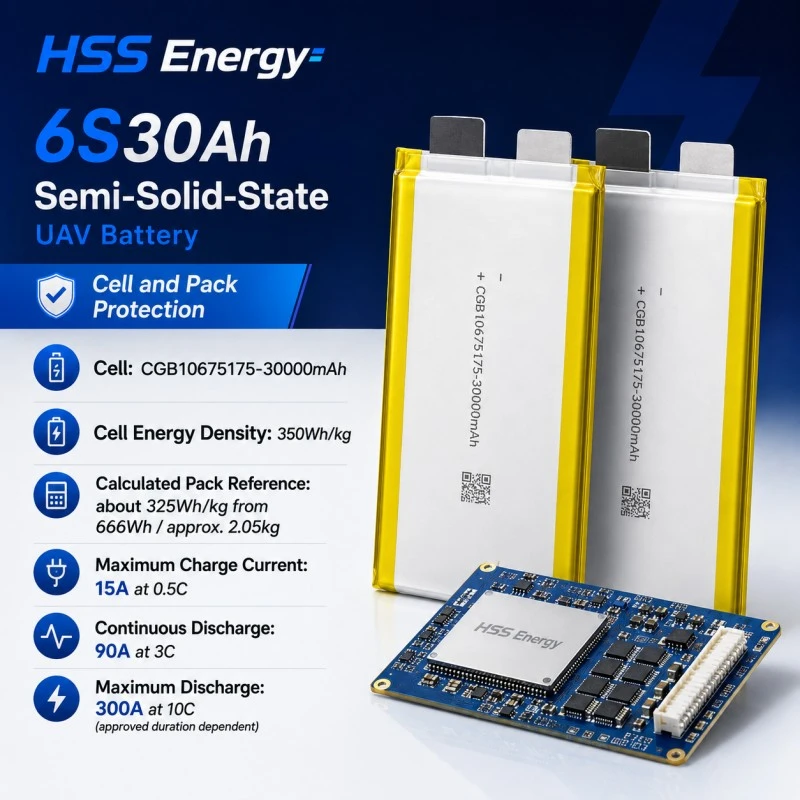

หมายเลข 350Wh/kg คือค่าความหนาแน่นพลังงานของแต่ละเซลล์ เมื่อพิจารณาจากพลังงานที่กำหนด 666Wh และมวลสำเร็จรูปประมาณ 2.05 กก. ค่าอ้างอิงทั้งแพ็คที่คำนวณได้จะอยู่ที่ประมาณ 325Wh/กก.

300A คืออัตราการคายประจุต่อเนื่องหรือไม่

ไม่ กระแสไฟไหลต่อเนื่องคือ 90A ที่ 3C ค่า 300A เป็นค่าคายประจุสูงสุดที่ 10C และระยะเวลาที่ใช้บังคับจะเป็นไปตามการกำหนดค่าและเงื่อนไขการทำงานที่ได้รับอนุมัติ

เหตุใดฉันจึงต้องเลือก 30Ah แทนที่จะเป็น 40Ah

เลือก 30Ah เมื่อพิกัดกระแสต่อเนื่อง 90A มวลต่ำกว่าประมาณ 300 กรัม และซองขนาดเล็ก 68 x 78 x 195 มม. มีความสำคัญมากกว่าพลังงานการติดตั้งที่สูงกว่าของแพลตฟอร์ม 40Ah และการอ้างอิงพลังงานเฉพาะของแพ็คที่คำนวณได้สูงกว่า

มีการระบุการตั้งค่าการชาร์จอะไรบ้าง?

กระแสไฟชาร์จสูงสุดคือ 15A ที่ 0.5C โดยมีการตัดไฟ 25.5V ใช้โปรไฟล์เครื่องชาร์จและการเชื่อมต่อเครื่องชั่งที่ได้รับอนุมัติสำหรับการกำหนดค่า 6S ที่สั่งซื้อ

XT90 ความยาวสายเคเบิล และทิศทางของสายเคเบิลสามารถปรับแต่งได้หรือไม่?

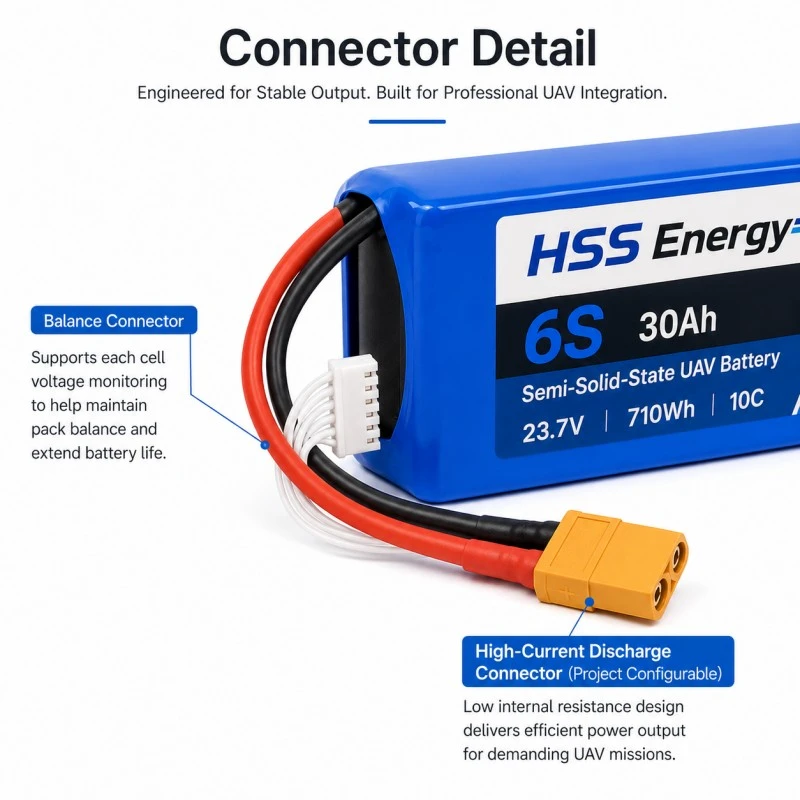

การกำหนดค่าอ้างอิงประกอบด้วยตัวเชื่อมต่อ XT90 ซึ่งเป็นอุปกรณ์เสริม, สายไฟ 10AWG 150 มม. และการเชื่อมต่อบาลานซ์ XH-7P สามารถตรวจสอบและบันทึกขั้วต่อสุดท้าย ความยาวสายเคเบิล ขั้ว และทิศทางทางออกได้บนแบบร่างคำสั่งที่ได้รับอนุมัติ

นี่เป็นการแทนที่แบบดรอปอินสำหรับแบตเตอรี่ UAV อัจฉริยะที่เป็นกรรมสิทธิ์หรือไม่

ไม่ใช่โดยอัตโนมัติ ระบบที่เป็นกรรมสิทธิ์อาจต้องมีฟังก์ชันการสื่อสาร กล่องหุ้ม การล็อค การตรวจสอบ หรือการชาร์จที่เกินแรงดันและความจุ ส่งอินเทอร์เฟซแบตเตอรี่เครื่องบินและรายละเอียดเครื่องชาร์จเพื่อตรวจสอบ

ส่งโปรไฟล์ปัจจุบันของเครื่องบิน ภาพวาดช่องใส่แบตเตอรี่ และรายละเอียดเครื่องชาร์จ เพื่อให้ HSS Energy สามารถยืนยันได้ว่า HSS 6S30Ah เป็นตำแหน่งเมทริกซ์ที่ถูกต้องสำหรับการสุ่มตัวอย่างหรือไม่
