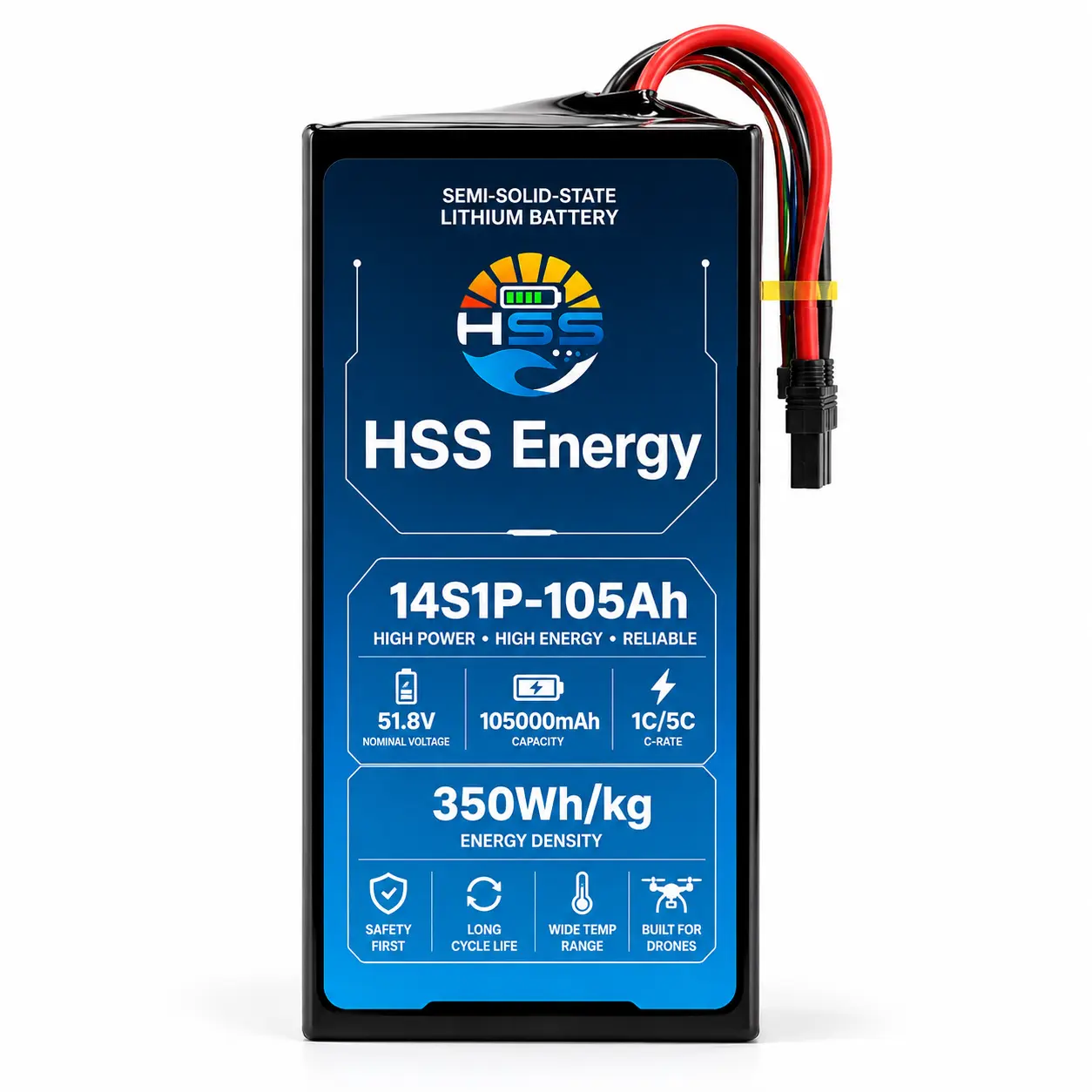

แบตเตอรี่ UAV 14S 105Ah

แบตเตอรี่ UAV ของ China 14S 105Ah เป็นตำแหน่งพลังงานที่ติดตั้งสูงสุดในตระกูล HSS Energy 14S ในปัจจุบัน ด้วยแรงดันไฟฟ้าปกติ 51.8V และความจุ 105Ah พลังงานที่กำหนดที่คำนวณได้คือ 5439Wh SKU นี้ไม่ใช่การอัปเกรดวัตถุประสงค์ทั่วไปจากรุ่น 72Ah; เป็นแพลตฟอร์มบูรณาการ OEM สำหรับเครื่องบินที่สามารถรองรับแบตเตอรี่สูง 15.6 กก. สูง 420 มม. ได้ในเชิงโครงสร้างและไฟฟ้า

ข้อมูลจำเพาะของผลิตภัณฑ์

พลังงานติดตั้งสูงสุด ไม่ใช่มวลขั้นต่ำ

แบตเตอรี่โดรนขนาด 14S 105Ah มีไว้สำหรับโครงการที่พลังงานที่ติดตั้งไว้ขนาด 5439Wh มีความสำคัญมากกว่าการรักษาให้แบตเตอรี่มีน้ำหนักเบาหรือมีขนาดกะทัดรัด ควรเลือกชิ้นส่วนที่มีน้ำหนัก 15.6 กก. และสูง 420 มม. หลังจากที่ทีมงานเครื่องบินได้ยืนยันการติดตั้ง CG การบังคับควบคุม และการเข้าถึงบริการแล้วเท่านั้น

บูรณาการทางกลเป็นประตูหลัก

แบตเตอรี่ UAV ขนาด 14S1P 105Ah ที่ 15.6 กก. และ 175 x 123 x 420 มม. จะต้องถือเป็นส่วนประกอบโครงสร้างเครื่องบิน HSS Energy ควรตรวจสอบการวาดแบบช่อง จุดยึด วิธีการยึด ทางเดินการถอด รัศมีการโค้งงอของสายเคเบิล การเข้าถึงตัวเชื่อมต่อ และเป้าหมาย CG ก่อนที่จะสร้างตัวอย่าง การตรวจสอบปริมาณที่มีอยู่แบบธรรมดานั้นไม่เพียงพอสำหรับระดับความจุนี้

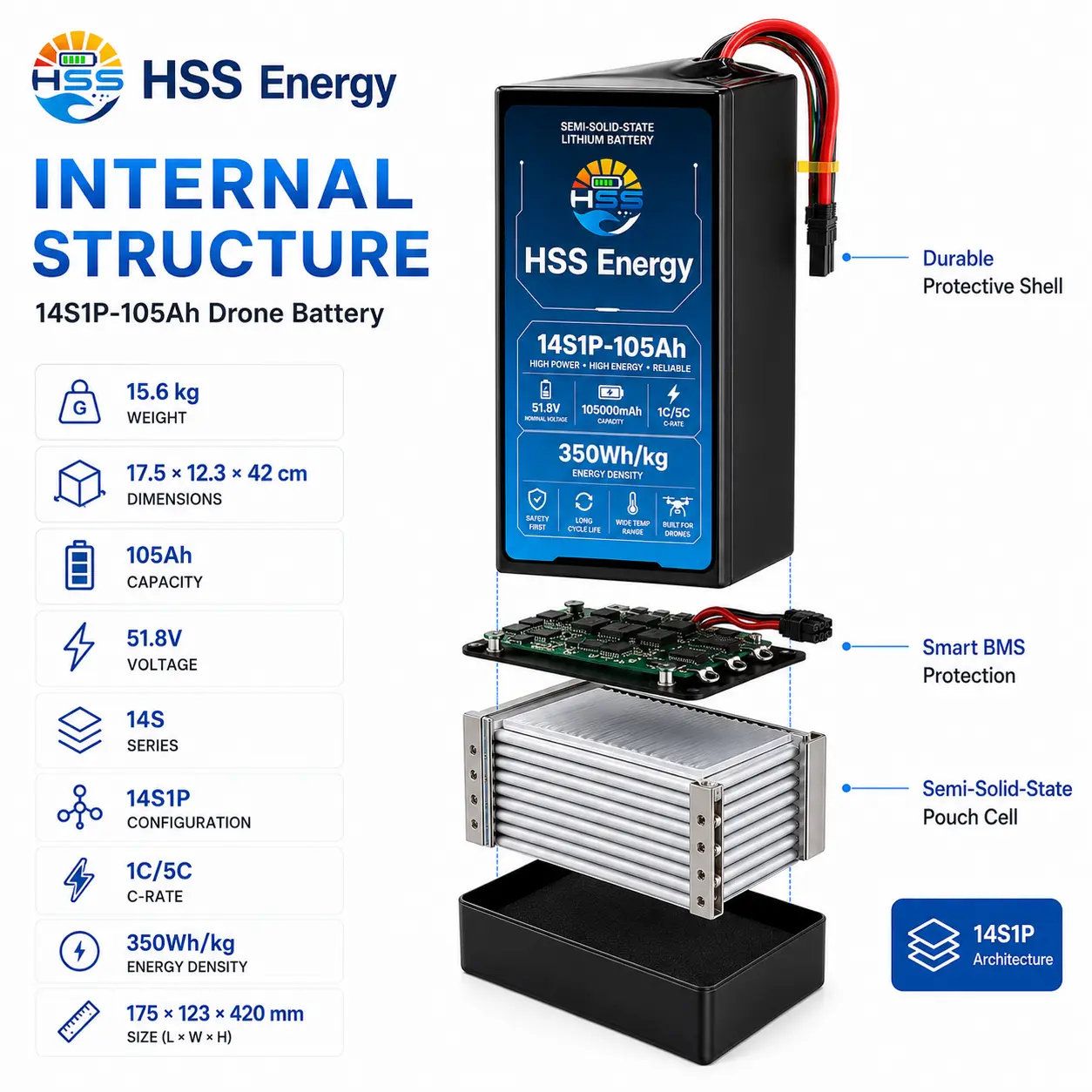

ภาพอ้างอิงสถาปัตยกรรมเซลล์ / การป้องกันสำหรับการกำหนดค่าโปรเจ็กต์ HSS

การตรวจสอบไฟฟ้าสำหรับเครื่องบินขนาดใหญ่

สำหรับแบตเตอรี่ UAV ขนาด 51.8V 105Ah อัตราอ้างอิงผลิตภัณฑ์ 1C / 5C จะสอดคล้องกับการอ้างอิงปัจจุบันทางคณิตศาสตร์ 105A และ 525A ขีดจำกัดต่อเนื่องและจุดสูงสุดขั้นสุดท้ายจำเป็นต้องมีการออกแบบบรรจุภัณฑ์ ขั้วต่อ เกจสายเคเบิล สภาวะความร้อน และระยะเวลาของเหตุการณ์ที่ได้รับอนุมัติ ส่งข้อมูลปัจจุบันของเที่ยวบินจริง แทนที่จะปรับขนาดระบบจากการคูณอัตรา C เพียงอย่างเดียว

บริบทแอปพลิเคชันและการรวมระบบ

แบตเตอรี่ UAV สำหรับบรรทุกหนัก ขนาดนี้เป็นของเครื่องบินที่ออกแบบมาโดยรอบ ไม่ได้เพิ่มเป็นการอัพเกรดความจุล่าช้า โครงการทั่วไป ได้แก่ UAV อุตสาหกรรมขนาดใหญ่ โลจิสติกส์ เกษตรกรรม และ UAV ที่บรรทุกหนัก ซึ่งโครงเครื่องบินสามารถรองรับมวลแบตเตอรี่ การติดตั้ง และข้อกำหนด CG

ข้อมูลอ้างอิงการใช้งานบนเครื่องบินขนาดใหญ่สำหรับแพลตฟอร์ม OEM 105Ah จำเป็นต้องมีการติดตั้งโครงสร้าง CG และการตรวจสอบเส้นทางปัจจุบัน

การตรวจสอบการกำหนดค่า OEM / ODM

สำหรับโครงการแบตเตอรี่ UAV ขนาด 105000mAh HSS Energy ควรตรวจสอบการติดตั้งโครงสร้าง น้ำหนักบรรทุก การจัดการบรรจุภัณฑ์ เป้าหมาย CG ความสูงของช่อง รัศมีการโค้งงอของสายเคเบิล การเข้าถึงขั้วต่อกระแสไฟสูง โปรไฟล์เครื่องชาร์จ บันทึกกระแสการบินจริง และความต้องการรายปีที่คาดหวัง การตรวจสอบนี้เน้นกลไกและบูรณาการมากกว่ารุ่น 14S ที่เล็กกว่า

การรวมชุด 105Ah ขนาด 15.6 กก. เข้ากับ UAV ขนาดใหญ่

ด้วยน้ำหนัก 15.6 กก. นี่ไม่ใช่แบตเตอรี่ Plug-and-Play ก่อนสร้างตัวอย่าง ให้ยืนยันว่าจะรองรับ ยึด ยกเข้าและออกอย่างไร ตำแหน่งของตัวเชื่อมต่อ และช่วง CG ที่เครื่องบินสามารถรับได้ ตรวจสอบเส้นทางเคเบิลและการเข้าถึงบริการไปพร้อมๆ กัน

สิ่งที่ทีมงานเครื่องบินควรส่ง

ส่งแบบร่างของอ่าว แนวคิดในการติดตั้ง ค่าเผื่อมวลแบตเตอรี่ ช่วง CG ข้อมูลกระแสไฟบิน ความต้องการตัวเชื่อมต่อและสายเคเบิล ข้อมูลเครื่องชาร์จ เป้าหมายภารกิจ และความต้องการรายปี

คำถามที่พบบ่อย

พลังงานปกติของแบตเตอรี่ขนาด 51.8V 105Ah คือเท่าใด

เมื่อใช้แรงดันไฟฟ้าที่กำหนด 51.8V และความจุ 105Ah ที่ระบุ พลังงานที่กำหนดจะอยู่ที่ 5439Wh

เหตุใดจึงไม่ใช่แค่แบตเตอรี่ 72Ah ที่ใหญ่กว่านี้

รุ่น 105Ah เปลี่ยนปัญหาทางกลไกอย่างมาก: น้ำหนักเพิ่มขึ้นเป็น 15.6 กก. และความสูงเป็น 420 มม. ดังนั้นการติดตั้ง CG การจัดการ และการเข้าถึงตัวเชื่อมต่อจึงกลายเป็นข้อจำกัดการออกแบบส่วนกลาง

เมื่อใดจึงควรเลือกรุ่น 72Ah แทน?

เลือก 72Ah เมื่อเครื่องบินต้องการความทนทานสูงแต่ไม่สามารถยอมรับมวลหรือซองจดหมายของรุ่น 105Ah ได้ หรือเมื่อประสิทธิภาพการแปลงพลังงานเป็นลำดับความสำคัญสูงกว่า

105A และ 525A ตรวจสอบพิกัดปัจจุบันแล้วหรือไม่

ไม่ มันเป็นการอ้างอิงทางคณิตศาสตร์จาก 1C และ 5C HSS Energy ยืนยันกระแสต่อเนื่อง/จุดสูงสุดและระยะเวลาสำหรับการกำหนดค่าโครงการที่ได้รับอนุมัติ

ควรตรวจสอบอะไรบ้างก่อนเลือกแบตเตอรี่โดรนขนาด 105Ah?

ก่อนที่จะเลือกรุ่น 105Ah ให้จัดเตรียมขีดจำกัดแรงดันไฟฟ้าของเครื่องบิน บันทึกกระแสจริง ภาพวาดของช่องใส่แบตเตอรี่ มวลที่อนุญาต เป้าหมาย CG แนวคิดในการติดตั้ง ข้อกำหนดของตัวเชื่อมต่อและสายเคเบิล โปรไฟล์เครื่องชาร์จ และความต้องการรายปีที่คาดหวัง
