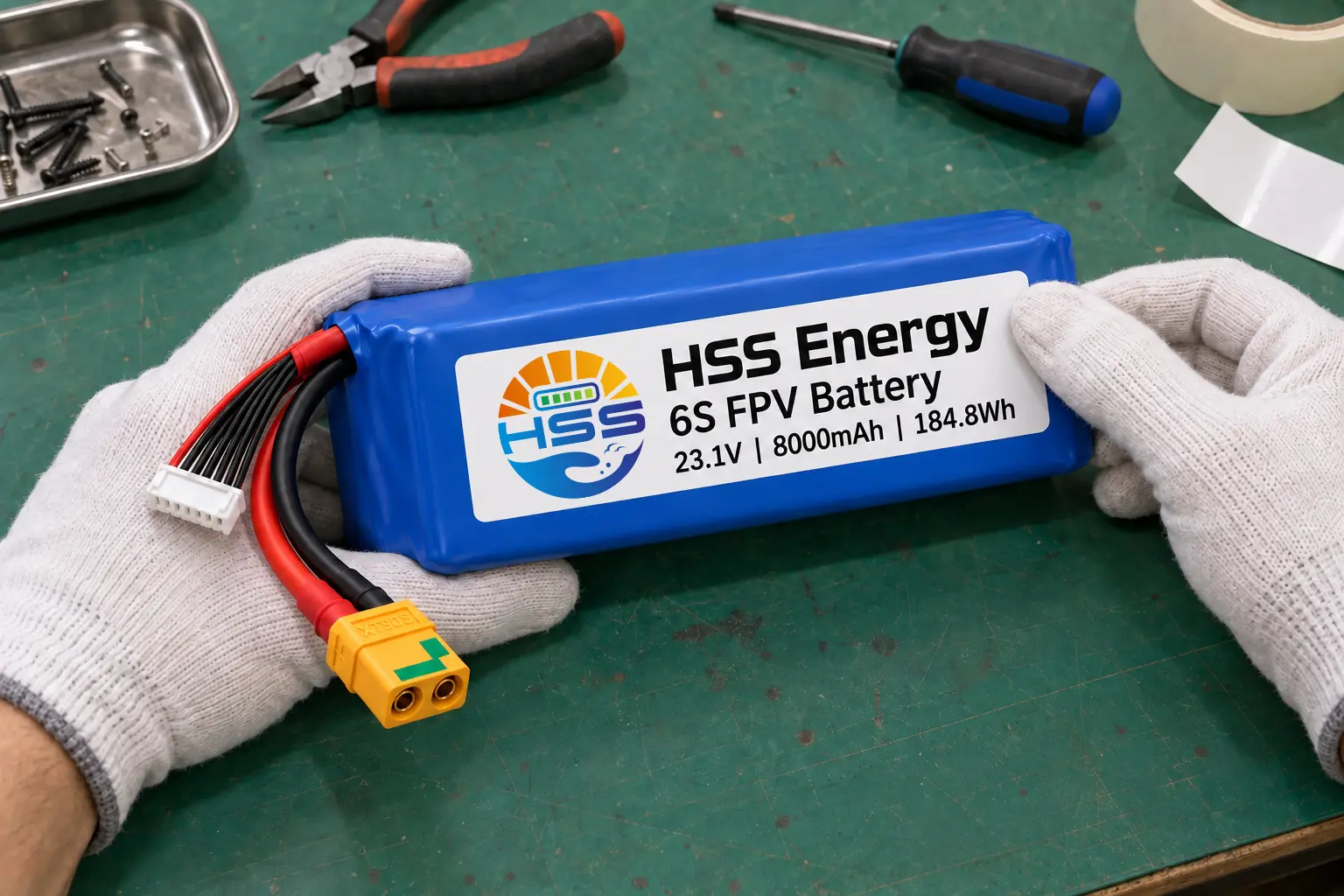

แบตเตอรี่ FPV 6S 8000mAh

การบูรณาการเริ่มต้นที่การชาร์จเต็ม

ข้อกำหนดการสั่งซื้อแบตเตอรี่ HSS Energy 6S 8000mAh FPV เริ่มต้นด้วยระบบกำลังของเครื่องบิน รุ่นนี้รวมความจุ 8Ah เข้ากับจุดชาร์จ 26.4V ตรวจสอบความเข้ากันได้ทางอิเล็กทรอนิกส์เมื่อชาร์จเต็ม และจองพื้นที่ทางกายภาพสำหรับตัวเครื่องแบบยาวก่อนเลือกรูปแบบการเชื่อมต่อ

งบประมาณด้านพลังงานสำหรับเที่ยวบินที่วางแผนไว้

ใช้พลังงานปกติ 184.8Wh ของชุดแบตเตอรี่ FPV ขนาด 8000mAh นี้เป็นข้อมูลป้อนเข้าสู่งบประมาณพลังงานของเครื่องบิน ความจุเพียงอย่างเดียวไม่สามารถกำหนดเวลาบินได้: มวลเครื่องบิน การซ้อมรบ และการสำรองลงจอดส่งผลต่อพลังงานที่มีสำหรับภารกิจ เปรียบเทียบบันทึกเที่ยวบินของตัวแทนกับการสำรองที่วางแผนไว้ก่อนที่จะตั้งระยะเวลาเซสชั่น

ข้อกำหนดทางไฟฟ้า

ความเข้ากันได้ของแรงดันไฟฟ้าของเครื่องบิน

แบตเตอรี่ 23.1V FPV ควรจับคู่กับช่วงการจ่ายไฟที่อนุญาตของอุปกรณ์ที่เชื่อมต่อทุกตัว รวมถึงตัวควบคุมมอเตอร์และอุปกรณ์อิเล็กทรอนิกส์เสริม ป้าย 6S เพียงอย่างเดียวไม่ได้ยืนยันความเข้ากันได้กับอุปกรณ์ปลายทางบน 26.4V คำนึงถึงการดำเนินงานชั่วคราวเมื่อผู้ออกแบบระบบกำหนดระยะขอบแรงดันไฟฟ้า

ขีดจำกัดอุณหภูมิและการเก็บรักษา

ช่วงการชาร์จที่อุณหภูมิต่ำที่ระบุไว้ต้องมีขั้นตอนการชาร์จที่ได้รับการตรวจสอบและการป้องกันที่เหมาะสมกับแบตเตอรี่จริง ไม่อนุญาตให้ชาร์จแบบไม่จำกัดเมื่อต่ำกว่าจุดเยือกแข็ง ใช้จุดตัดการปล่อยประจุเป็นขีดจำกัดการปฏิบัติงาน ไม่ใช่เป็นการตั้งค่าคำเตือนการลงจอดของเครื่องบิน

โปรไฟล์การชาร์จและการปั่นจักรยานที่ได้รับการตรวจสอบ

การชาร์จแบตเตอรี่ไฟฟ้าแรงสูงขนาด 8000mAh ต้องใช้อุปกรณ์ปลายทางที่ตรงกับระบบเซลล์ ในที่นี้ขีดจำกัดของแพ็ค 26.4V สอดคล้องกับ 4.4V ต่อกลุ่มซีรีส์ เลือกอุปกรณ์ที่รองรับตำแหน่งข้อมูลนี้และการกำหนดค่าแพ็คอย่างชัดเจน อย่าเลือกโหมดการชาร์จเพียงอย่างเดียวเนื่องจากมีป้ายกำกับว่า 6S หรือ LiHV

กระแสไฟชาร์จสูงสุด 8.0A แยกจากพิกัดการคายประจุ ยืนยันการเชื่อมต่อของเครื่องชั่งและขั้วก่อนเปิดใช้งานโปรไฟล์ที่ได้รับอนุมัติ ควรตรวจสอบการตั้งค่าการชาร์จและการทดสอบโดยเทียบกับข้อกำหนดเฉพาะของการสั่งซื้อ แทนที่จะคัดลอกจากขนาดบรรจุภัณฑ์อื่น

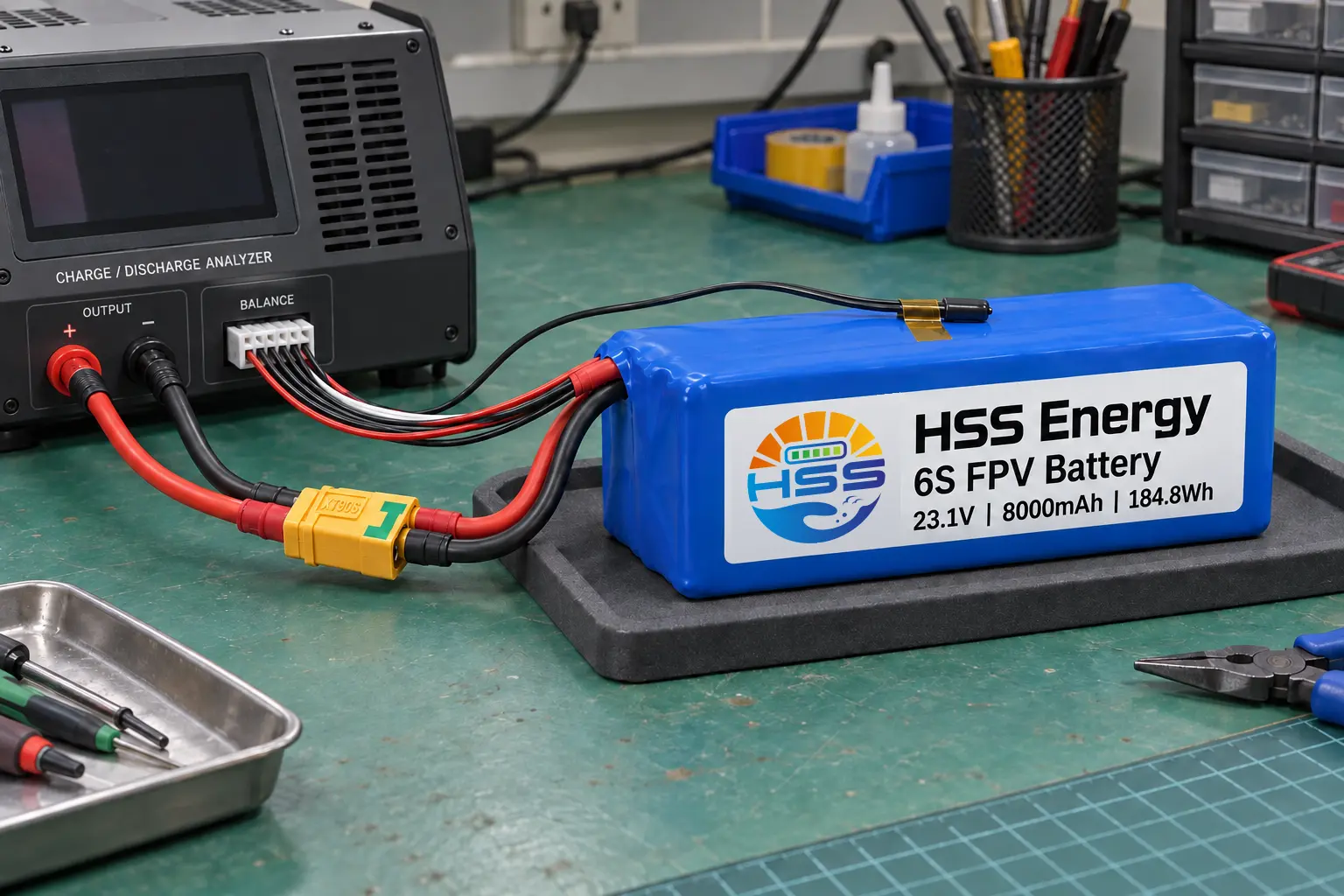

ภาพประกอบกระบวนการ • การตั้งค่าวงจรการชาร์จและการคายประจุที่เชื่อมต่อ

การประเมินรอบการทำงานควรบันทึกอะไรบ้าง

สำหรับแบตเตอรี่ 6S 8000mAh FPV การประเมินรอบที่มีความหมายจะกำหนดกระแสประจุและคายประจุ อุณหภูมิ ระยะเวลาพัก และจุดสิ้นสุดของความจุที่คงไว้ การระบุชุดบันทึกควบคู่ไปกับความจุที่วัดได้และประวัติอุณหภูมิ การอ้างอิง 500 รอบไม่ใช่ผลการทดสอบที่แสดงไว้ในภาพประกอบนี้หรือตามระยะเวลาการรับประกัน

วงจรหลัก ชุดควบคุมความสมดุล และโพรบพื้นผิวในภาพประกอบแสดงการจัดการการตรวจสอบ ไม่ใช่การวัดที่บันทึกไว้

โครงสร้างตัวถังและขนาดพอดีของกลไก

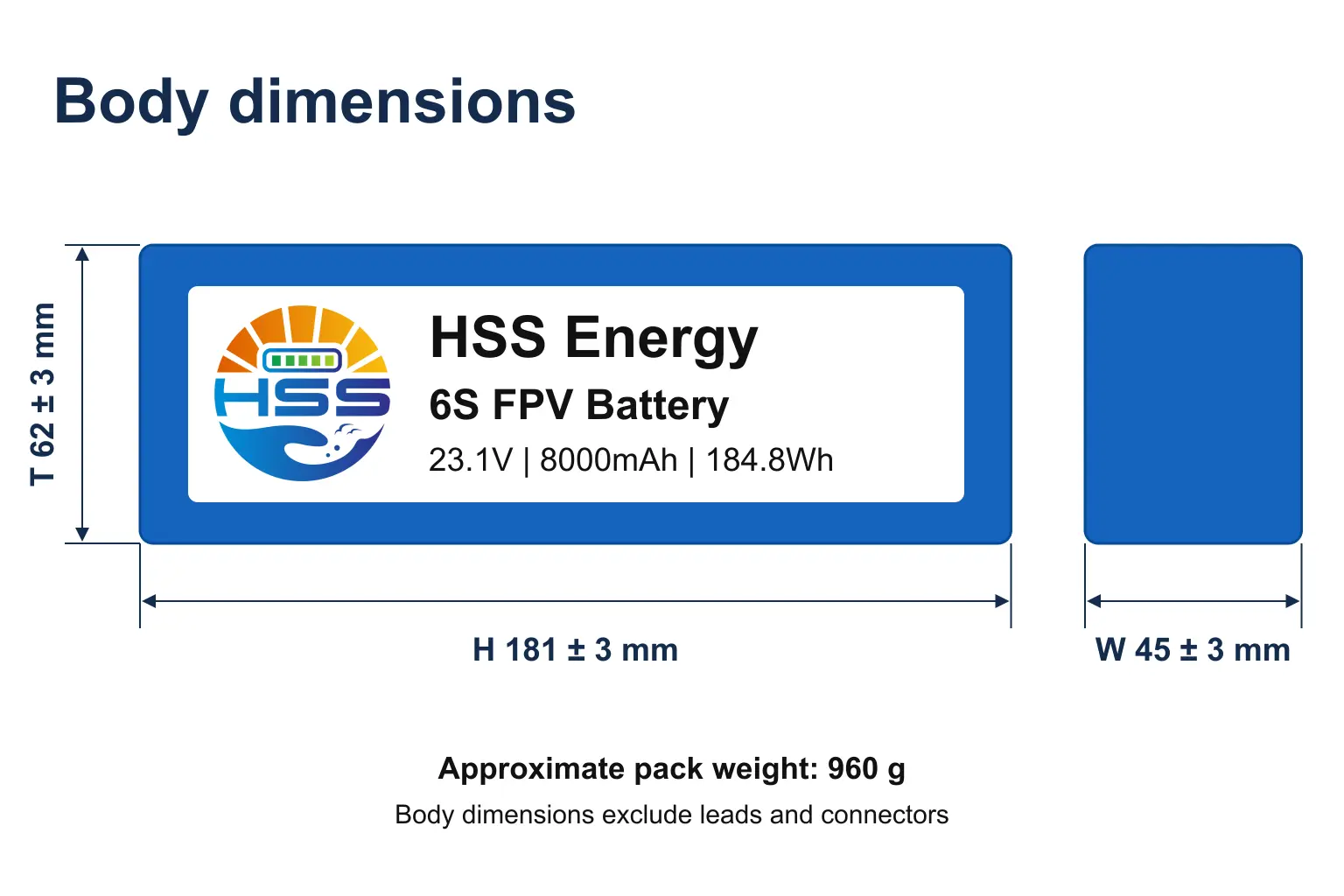

ภาพประกอบเชิงมิติ • แกนลำตัวที่กำหนดและความคลาดเคลื่อน

แบตเตอรี่กึ่งแข็งขนาด 8000mAh นี้มีตัวเครื่องหุ้มด้วยสีน้ำเงินยาว ขนาด 181 มม. ยังคงชื่อ H ไว้ แม้ว่าจะติดตั้งกระเป๋าในแนวนอนก็ตาม พื้นที่งบประมาณสำหรับพิกัดความเผื่อ การกันกระแทก และทางออกของสายเคเบิลแยกจากกัน การวาดตัวถังไม่รวมสายและขั้วต่อภายนอก

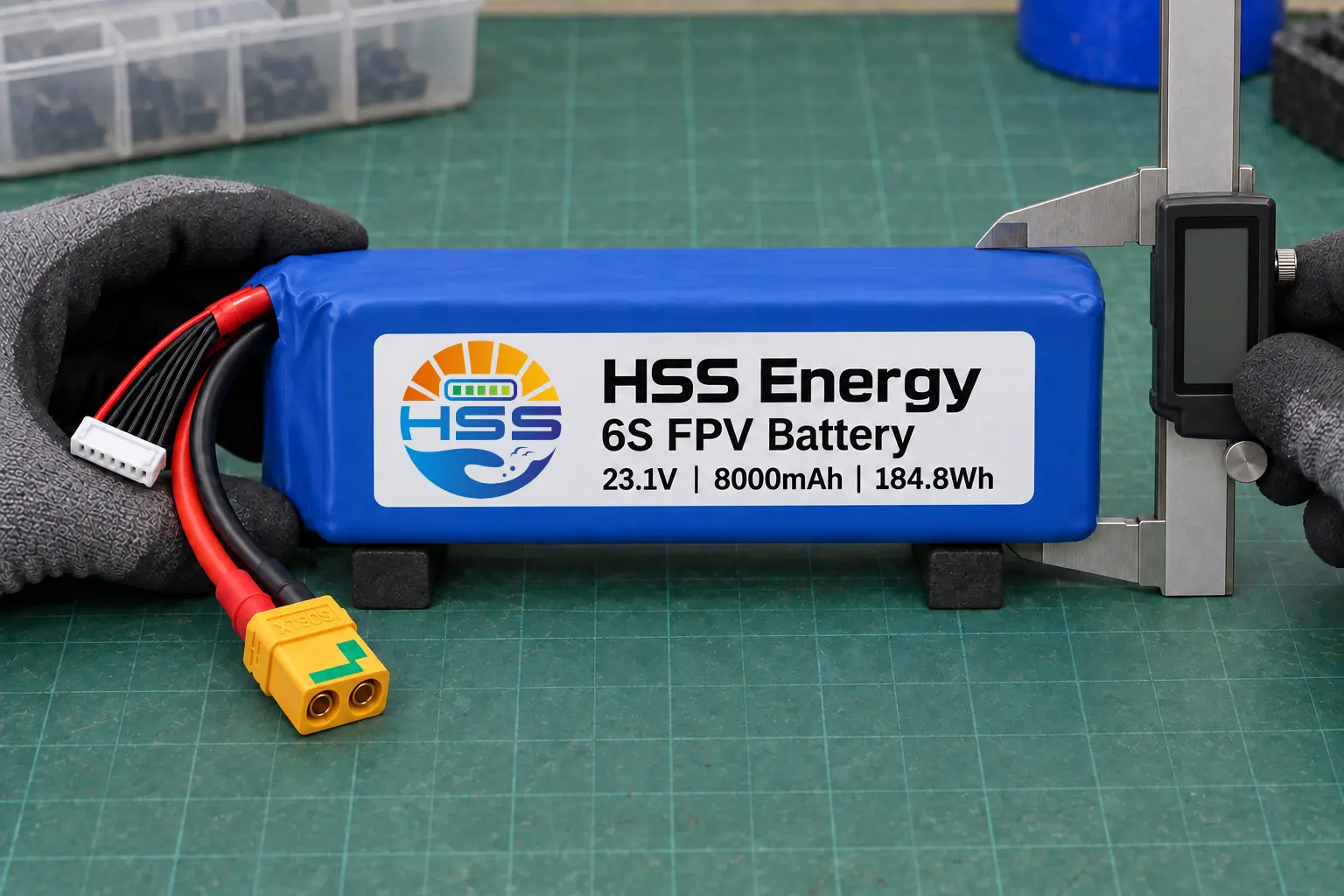

ภาพประกอบกระบวนการ • การตรวจสอบขนาดภายนอก

ตรวจสอบตัวเครื่องที่เสร็จแล้วที่จุดตรวจสอบที่ระบุไว้ในแบบติดตั้ง อุปกรณ์จับยึดควรยึดแพ็คน้ำหนักประมาณ 960 กรัม โดยไม่ทำให้ห่อหุ้มหรือใช้สายนำในการรับน้ำหนัก

อุปสงค์ต่อเนื่องและพัลส์สั้น

ประเมินแบตเตอรี่ 6S 25C FPV นี้เทียบกับกระแสคงที่ โดยแยกจากโหลดการเร่งความเร็วระยะสั้น อัตราต่อเนื่อง 200A และอัตราสูงสุด 400A อธิบายสภาพการทำงานที่แตกต่างกัน จุดสูงสุดอาจอยู่ได้ไม่เกินสองวินาที นี่ไม่ได้กำหนดว่าอุณหภูมิอาจเกิดขึ้นอีกบ่อยเพียงใดหรือพิสูจน์ได้ว่าอุณหภูมิที่เพิ่มขึ้นที่ยอมรับได้ในชุดประกอบที่ติดตั้ง

การตกแต่งภายนอกและการระบุตัวตน

ภาพประกอบกระบวนการ • การจัดวางฉลากและการตกแต่งภายนอก

ฉลากที่อ่านง่ายเชื่อมโยงบรรจุภัณฑ์ที่เสร็จแล้วกับข้อกำหนดด้านแรงดันไฟฟ้าและความจุ การตรวจสอบภายนอกควรมองหาขอบฉลากที่ถูกยกขึ้น ฉนวนที่เสียหาย หรือทางออกของสายเคเบิลถูกกีดขวาง การตรวจสอบที่มองเห็นได้เหล่านี้ไม่ได้แทนที่การวัดการยอมรับทางไฟฟ้า

การจัดการเชื่อมต่อสำหรับการสั่งซื้อ

ความยาวสายไฟ ขนาดสายเคเบิล และขั้วต่อสามารถกำหนดค่าได้ตามความต้องการของลูกค้า ตรวจสอบความสามารถในปัจจุบันและอุณหภูมิที่เพิ่มขึ้นสำหรับชุดประกอบที่เลือก ส่วนอ้างอิงเสริมไม่ใช่การยืนยันเส้นทางปัจจุบันที่สมบูรณ์ 200A หรือ 400A เพียงอย่างเดียว

กันกระแทกและปิดกล่อง

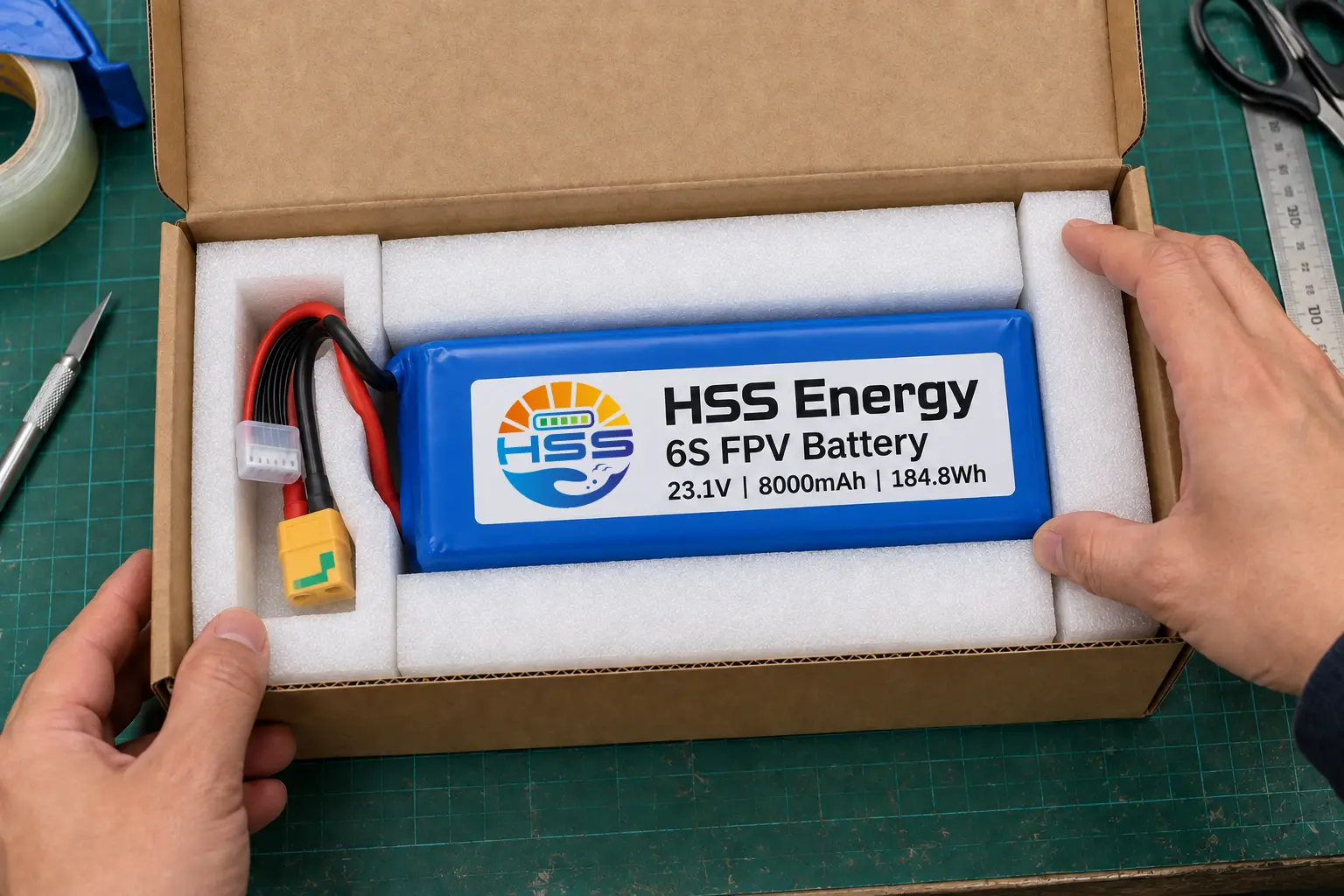

ภาพประกอบบรรจุภัณฑ์ • ส่วนรองรับลำตัวและพื้นที่เชื่อมต่อแบบแยกส่วน

ระบุบรรจุภัณฑ์รอบๆ การจัดเรียงลีดขั้นสุดท้าย เม็ดมีดตามภาพประกอบรองรับตัวเครื่องและแยกขั้วต่อที่ได้รับการป้องกันออก ไม่ควรให้ลวดข้ามขอบปิด รายละเอียดโฟมและกล่องยังคงสามารถกำหนดค่าได้โดยลูกค้า

ภาพประกอบกระบวนการ • การปิดผนึกกล่องที่สถานีบรรจุ

คำถามที่พบบ่อย

กึ่งแข็งหมายถึงเซลล์โซลิดสเตตทั้งหมดหรือไม่

ไม่ใช่ รุ่นนี้ระบุเป็นแบบกึ่งทึบ คำอธิบายดังกล่าวไม่ได้กำหนดระดับอิเล็กโทรไลต์แบบโซลิดสเตตทั้งหมดหรือระดับการไม่ติดไฟ

สิ่งที่ควรมาพร้อมกับตัวอย่างการประเมิน?

เก็บการกำหนดค่าตัวอย่าง โปรไฟล์การโหลดที่ต้องการ และเกณฑ์การยอมรับไว้ด้วยกัน บันทึกผลลัพธ์ที่วัดได้โดยเทียบกับการกำหนดค่านั้นก่อนที่จะตั้งค่าข้อกำหนดสำหรับการสั่งซื้อซ้ำ

เงื่อนไขการซื้อและการจัดส่งมีการกำหนดอย่างไร

ความพร้อมใช้งานของตัวอย่าง ปริมาณขั้นต่ำ เวลานำ และการรับประกันจะตกลงกันในใบเสนอราคา ต้องตรวจสอบเอกสารการขนส่งและการยอมรับของผู้ขนส่งเพื่อดูการกำหนดค่า ปลายทาง และเส้นทางการจัดส่งที่แน่นอน

คำสั่งซื้อแบตเตอรี่ FPV HSS Energy 6S 8000mAh ควรระบุการกำหนดค่าทางไฟฟ้าและขอบเขตการติดตั้งที่ได้รับอนุมัติ บันทึกเกณฑ์การยอมรับตัวอย่างพร้อมกับการจัดบรรจุภัณฑ์ เพื่อให้สามารถตรวจสอบการจัดส่งซ้ำโดยเทียบกับข้อกำหนดจำเพาะเดียวกัน
