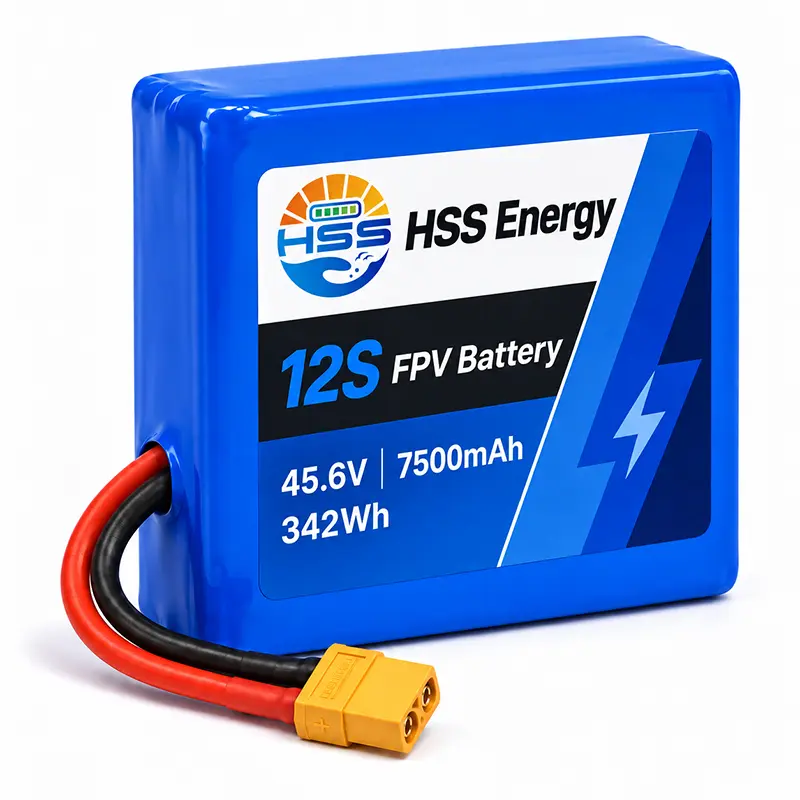

ข้อมูลจำเพาะของการสั่งซื้อแบตเตอรี่ HSS Energy 12S 7500mAh FPV ได้รับการพัฒนาขึ้นโดยใช้เฟรมเครื่องบิน FPV ที่ต้องการ ประเมินช่วงแรงดันไฟฟ้าขณะทำงานทั้งหมดโดยเทียบกับระบบอิเล็กทรอนิกส์สำหรับการบิน ไม่ใช่นับเฉพาะซีรีส์เท่านั้น ส่วนด้านล่างแยกหน้าที่ทางไฟฟ้า การติดตั้งทางกล และรายละเอียดการเชื่อมต่อสำหรับการตรวจสอบการกำหนดค่า
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
แบบอย่าง |
12S 45.6V 7.5Ah |
|
เซลล์โมเดล |
10843125-7500mAh |
|
ซีรีส์/ความจุ |
12S / 7.5Ah (7500mAh) |
|
แรงดันไฟฟ้า / พลังงานที่กำหนด |
45.6V / 342Wh |
|
อัตราการปล่อยอย่างต่อเนื่อง |
25C / 187.5A |
|
คะแนนการปล่อยสูงสุด |
50C / 375A เป็นเวลา ≤2 วินาที |
|
กระแสไฟชาร์จสูงสุด |
7.5A (1C) |
|
ชาร์จแรงดันไฟฟ้าตัด |
52.2V |
|
ปล่อยแรงดันไฟตัด |
36.0V |
|
การอ้างอิงวงจรชีวิต |
500 รอบ; เงื่อนไขการทดสอบและเกณฑ์การเก็บรักษาที่จะตกลงกัน |
|
อุณหภูมิในการจัดเก็บ |
-20 ถึง 35°C |
|
ช่วงอุณหภูมิการชาร์จ |
-10 ถึง 45°C; ต้องมีขั้นตอนการชาร์จที่ได้รับอนุมัติ |
|
ช่วงอุณหภูมิที่ปล่อยออกมา |
-20 ถึง 60°C |
|
ความชื้นในการจัดเก็บ |
<75% ความชื้นสัมพัทธ์ |
|
น้ำหนักแพ็ค |
ประมาณ 1680g |
สำหรับการติดตั้งแบตเตอรี่ 25C FPV ให้ใช้อัตราต่อเนื่องสำหรับความต้องการที่ยั่งยืน ระดับ 50C ใช้กับจุดสูงสุดไม่เกินสองวินาทีเท่านั้น ส่วนประกอบที่เสร็จแล้วจะต้องได้รับการประเมินด้วยสายไฟและตัวเชื่อมต่อที่เลือกภายใต้อุณหภูมิและโปรไฟล์โหลดที่ต้องการ
การชาร์จจะต้องอยู่ภายในขีดจำกัดแรงดันและกระแสด้านบน อุณหภูมิต่ำกว่า 0°C ให้ใช้เฉพาะขั้นตอนการชาร์จที่อุณหภูมิต่ำที่ผ่านการรับรองและมีการป้องกันที่เหมาะสมเท่านั้น การประเมินวัฏจักรชีวิตจำเป็นต้องมีการกำหนดความลึกของการปล่อยและเกณฑ์ความจุที่คงไว้

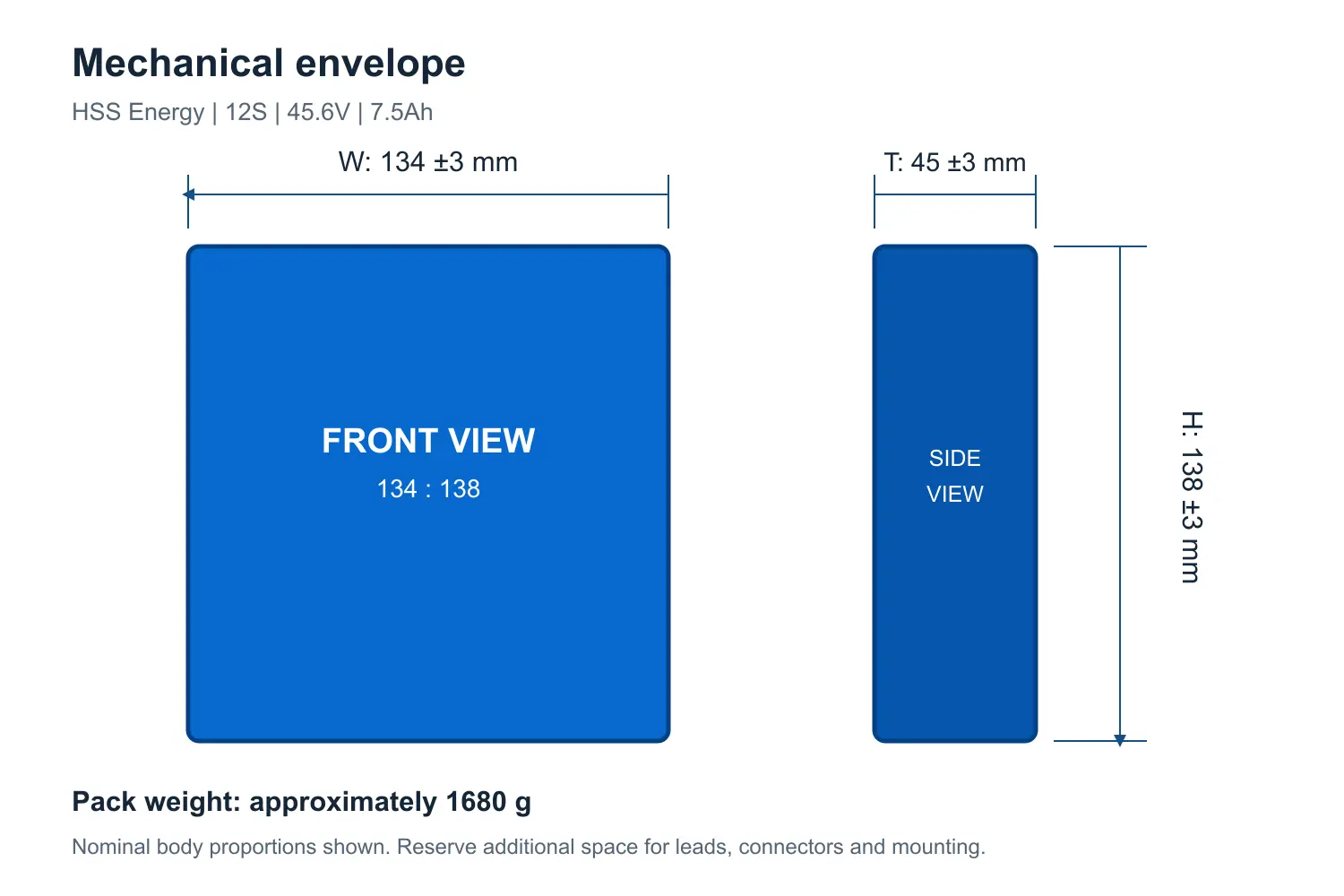

ภาพประกอบขนาดตัวเครื่อง • อนุญาตให้มีระยะห่างเพิ่มเติมสำหรับสายเคเบิลและการติดตั้ง
|
รายการเครื่องกล / อินเทอร์เฟซ |
การกำหนดค่า |
|
ขนาดตัวเครื่อง (กว้าง × ยาว × สูง) |
134 × 45 × 138 มม.; แต่ละมิติ ±3 มม |
|
ตัวเลือกสายไฟ |
10AWG, 100มม |
|
ตัวเลือกขั้วต่อสายไฟ |
XT90S |
|
ตัวเลือกสายรัดบาลานซ์ |
22AWG, 100มม |
|
ตัวเลือกตัวเชื่อมต่อยอดคงเหลือที่ระบุไว้ |
XH-7P (B0–B6); กำหนด pinout 12S ให้สมบูรณ์ตามคำสั่งซื้อ |
เว้นพื้นที่รอบแบตเตอรี่ FPV 7.5Ah นี้สำหรับพิกัดความเผื่อด้านขนาด การโค้งงอของสายเคเบิล และการถอดออก ขนาดตัวเครื่องไม่รวมพื้นที่ว่างในการทำงานที่จำเป็นในการจับขั้วต่อ รวมน้ำหนักแพ็คประมาณ 1.68 กก. เมื่อเลือกสายรัดยึดและตรวจสอบความสมดุลของเครื่องบิน

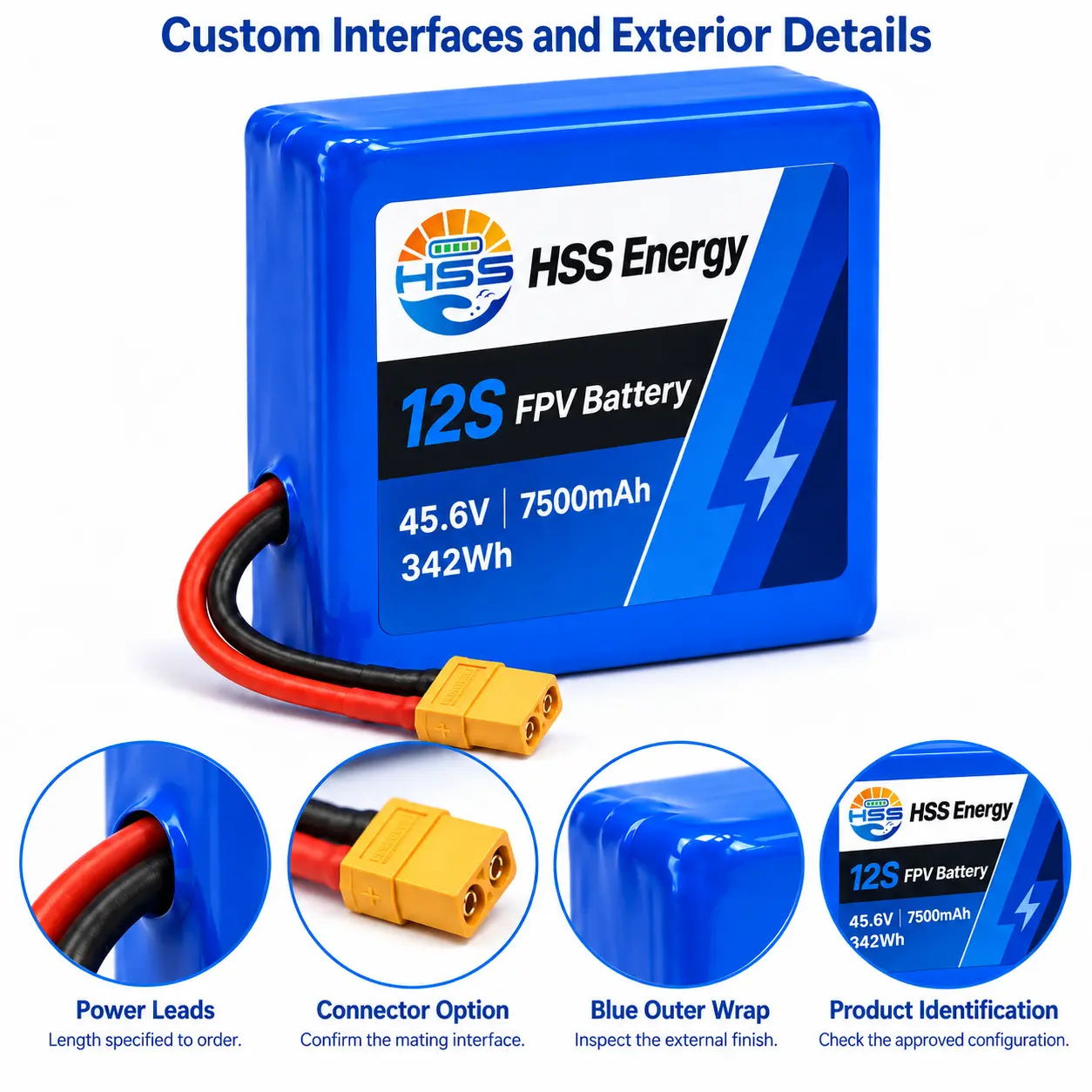

ภาพประกอบรายละเอียด • ส่วนประกอบที่แสดงแสดงถึงตัวเลือกที่กำหนดค่าได้
สำหรับแบตเตอรี่ 12S 7500mAh นี้ แผนภาพอินเทอร์เฟซจะกำหนดขนาดและความยาวของสายไฟ ประเภทขั้วต่อ ขั้ว และตำแหน่งทางออกของสายเคเบิล ระบุโทโพโลยีสายรัดบาลานซ์ 12S ที่สมบูรณ์และ pinout ข้างตัวเชื่อมต่อหลัก รายการ XH-7P ในตารางเป็นเพียงตัวเลือก ไม่ใช่แผนภาพการเดินสายไฟที่สมบูรณ์ การเชื่อมต่อที่เสร็จสิ้นจะต้องตรงกับเครื่องบินและอุปกรณ์ชาร์จ

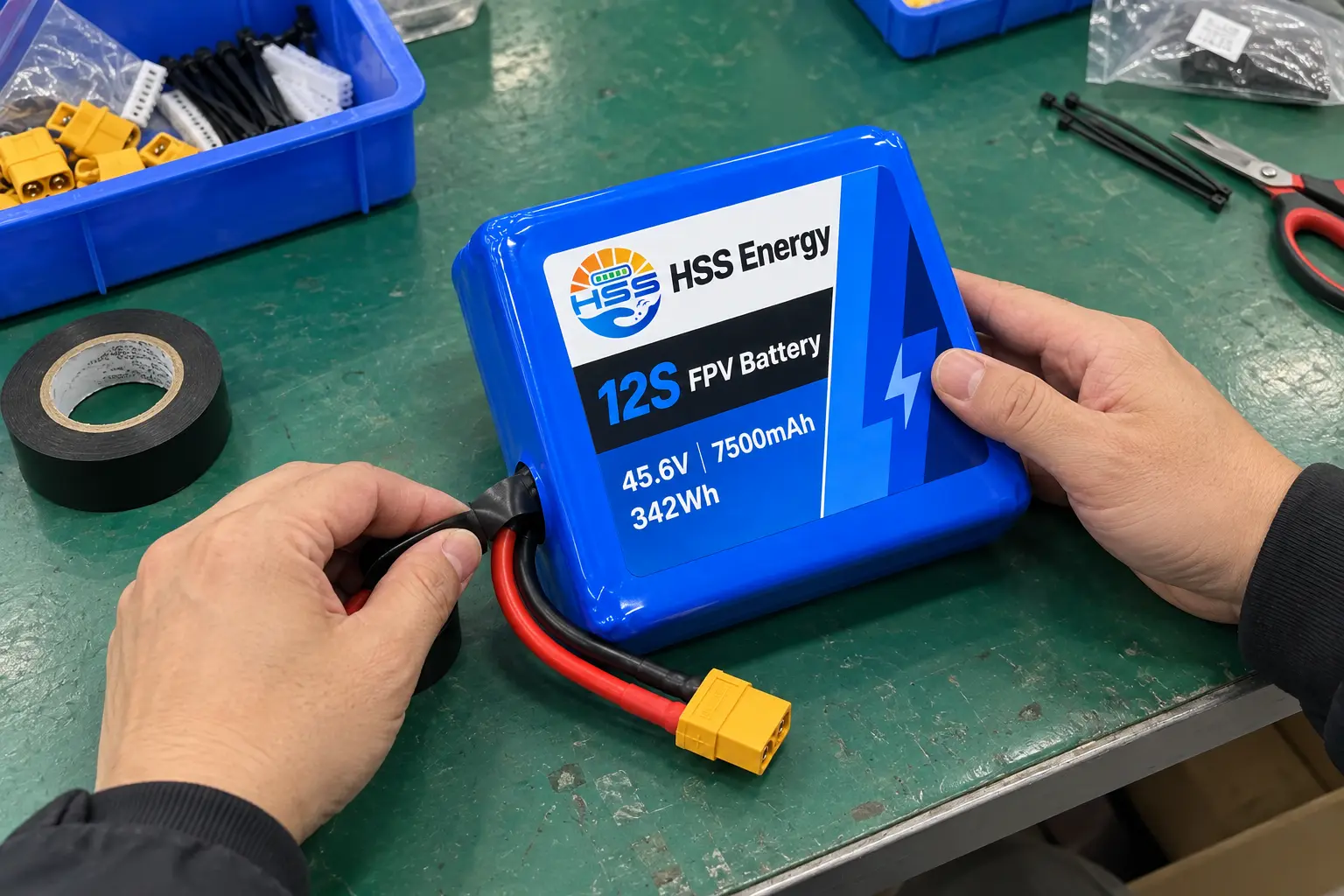

ภาพประกอบกระบวนการ • ฉนวนทางออกสายเคเบิลและการตกแต่งภายนอก
สำหรับแบตเตอรี่ HSS Energy 12S 7500mAh FPV การตรวจสอบขอบห่อและฉนวนที่ทางออกสายเคเบิลจะเสร็จสิ้น ชุดจะยังคงได้รับการสนับสนุนในขณะที่ตรวจสอบพื้นที่เหล่านี้ โอกาสในการขายไม่ได้ยกจุด

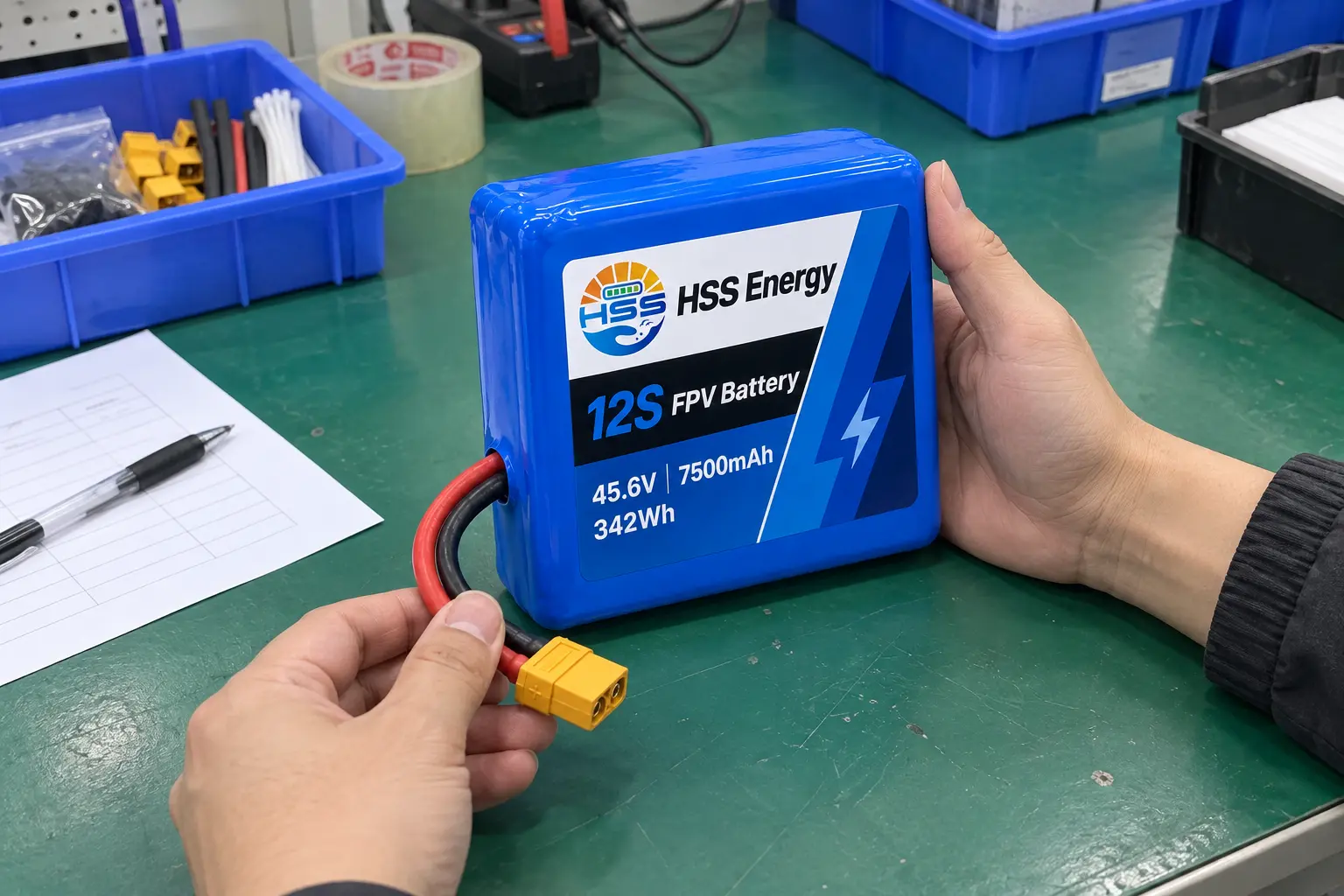

ภาพประกอบกระบวนการ • การตรวจสอบภายนอกและตัวเชื่อมต่อของบรรจุภัณฑ์สำเร็จรูป
การตรวจสอบขั้นสุดท้ายจะเปรียบเทียบฉลากกับรุ่นที่ได้รับอนุมัติ และตรวจสอบความเสียหายของการห่อ ขอบฉลากที่หลวม และข้อบกพร่องของตัวขั้วต่อ บันทึกความคลาดเคลื่อนใดๆ กับหน่วยหรือแบทช์ก่อนบรรจุ

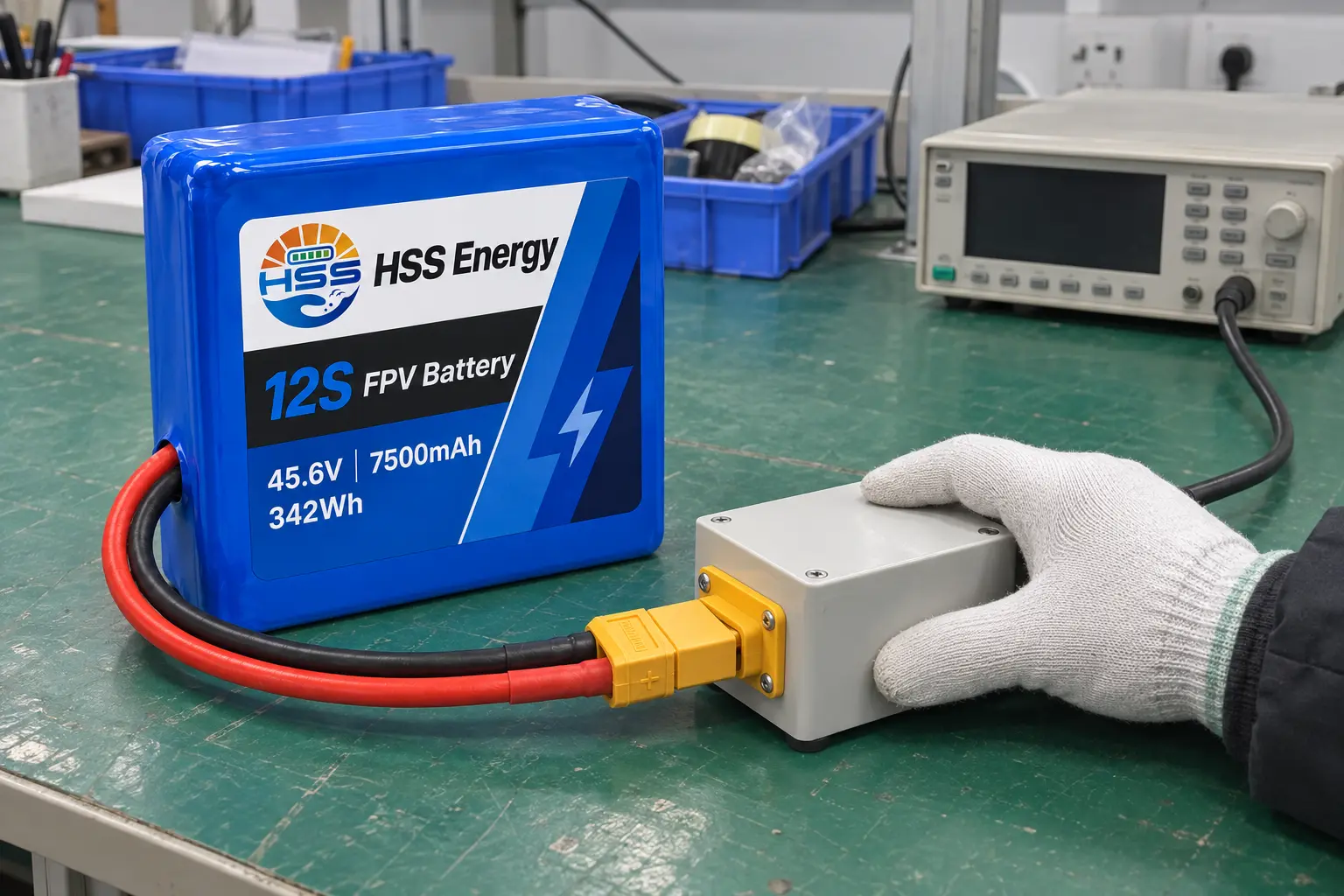

ภาพประกอบกระบวนการ • แพ็คเชื่อมต่อกับฟิกซ์เจอร์ตรวจสอบระบบไฟฟ้า
การประเมินทางไฟฟ้าของแบตเตอรี่ 45.6V FPV นี้เริ่มต้นด้วยการตรวจสอบขั้วและแรงดันไฟฟ้าที่ฟิกซ์เจอร์ที่หุ้มฉนวน การทดสอบความจุและโหลดต้องมีขีดจำกัดกระแส อุณหภูมิ และหยุดที่กำหนด การเชื่อมต่อที่แสดงไว้นี้ไม่ได้แสดงถึงการทดสอบการคายประจุกระแสไฟสูง

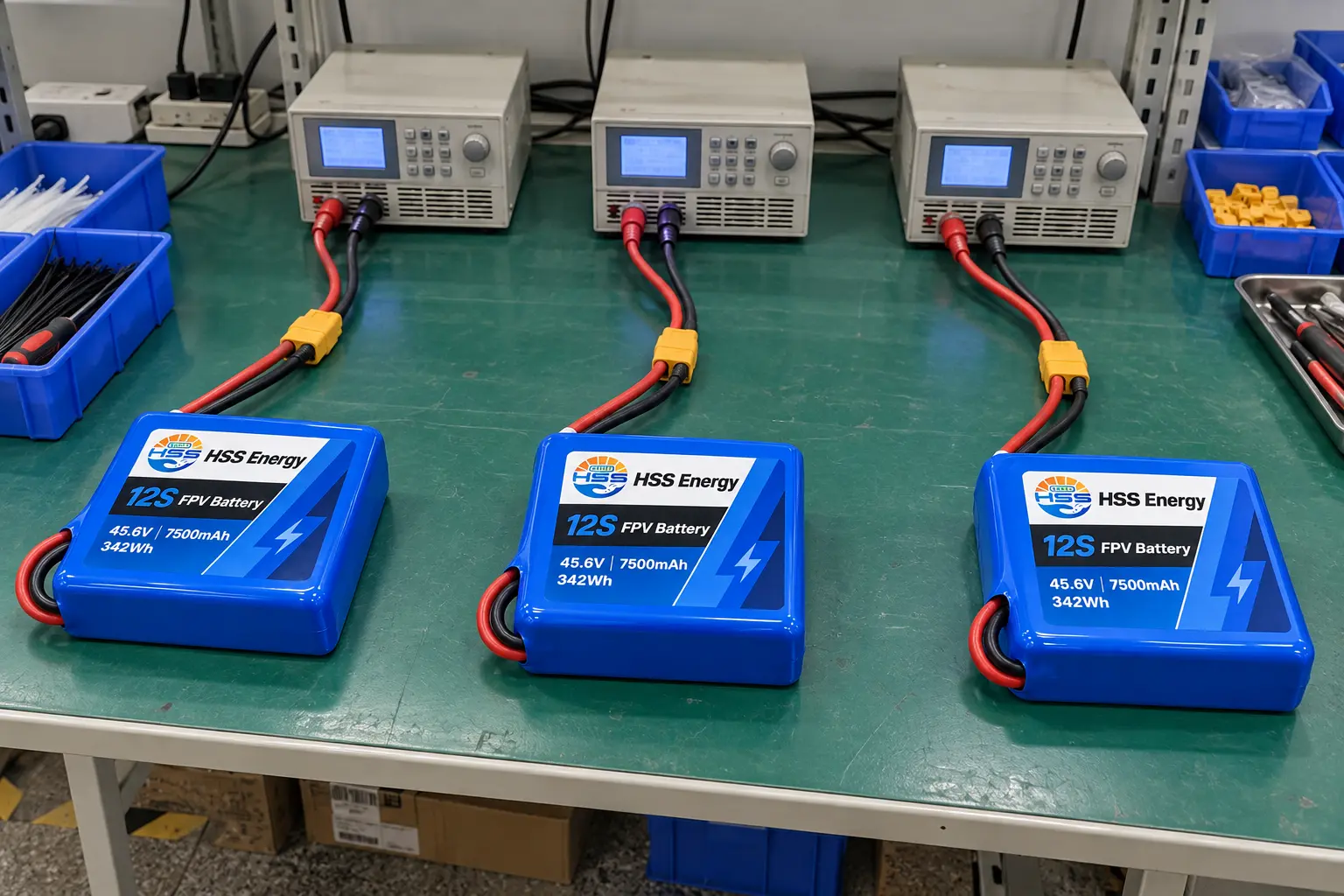

ภาพประกอบกระบวนการ • แพ็คที่เชื่อมต่อกับช่องทางการประเมินอายุที่แยกจากกัน
ภาพประกอบอายุแสดงช่องที่เชื่อมต่อแยกกันโดยมีช่องว่างระหว่างแพ็ก แผนการประเมินจะกำหนดลำดับการทำงาน ระยะเวลา และขีดจำกัดการยอมรับ โดยมีการตรวจสอบการเปลี่ยนแปลงแรงดันไฟฟ้า อุณหภูมิ และความผิดปกติที่มองเห็นได้ การชาร์จยังต้องมีอินเทอร์เฟซเครื่องชั่งที่ได้รับอนุมัติด้วย

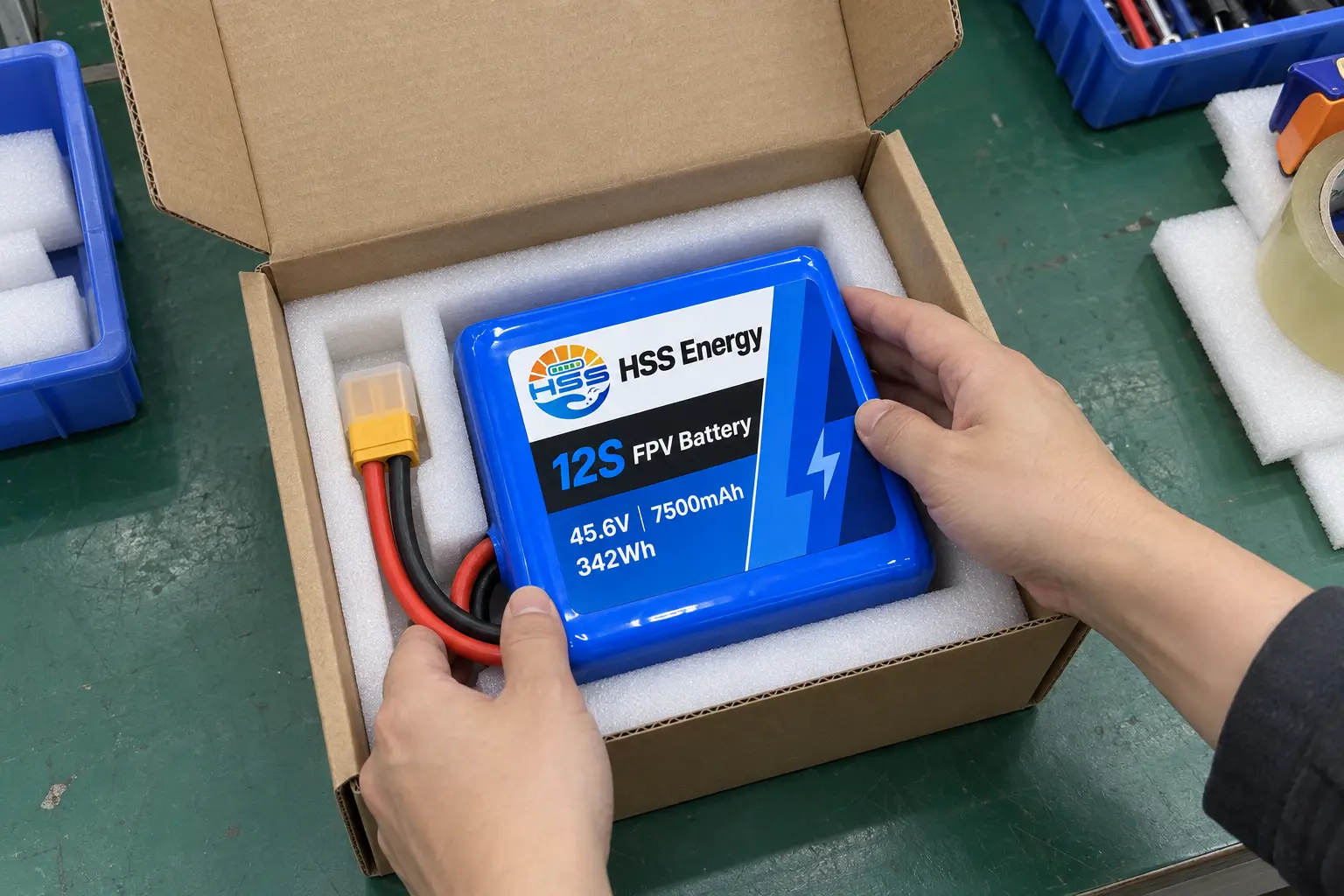

ภาพประกอบบรรจุภัณฑ์ • ระบบกันกระแทกและการป้องกันขั้วต่อที่ลูกค้ากำหนดได้
แบตเตอรี่ 12S FPV ที่มีภาพประกอบนั้นวางอยู่ในช่องโฟมโดยมีขั้วต่อป้องกันอยู่ และสายของแบตเตอรี่ไม่มีการบีบอัด มีการระบุวัสดุบรรจุภัณฑ์ อุปกรณ์ยึดเหนี่ยว และการระบุกล่องสำหรับการสั่งซื้อแต่ละครั้ง การจัดเรียงภาพเป็นตัวอย่าง
ไม่ มวลเครื่องบิน ประสิทธิภาพการขับเคลื่อน น้ำหนักบรรทุก และลักษณะการบินส่งผลต่อความทนทานในการใช้งาน ประเมินบรรจุภัณฑ์ในเครื่องบินที่ต้องการพร้อมเที่ยวบินสำรองที่เหมาะสม
เฉพาะในกรณีที่โปรไฟล์การชาร์จ การตั้งค่าการตัดการเชื่อมต่อ และการปักหมุดยอดคงเหลือที่ตรงกับชุดนี้เท่านั้น จำนวนซีรีส์เพียงอย่างเดียวไม่เพียงพอ โปรดดูส่วนข้อกำหนดทางไฟฟ้าและอินเทอร์เฟซ
เอกสารจะต้องระบุแพ็คที่เสร็จแล้วหรือครอบคลุมการกำหนดค่าอย่างชัดเจน รายงานระดับเซลล์ไม่ได้สร้างความครอบคลุมของแพ็คสำเร็จรูปด้วยตัวมันเอง
สำหรับการสั่งซื้อแบตเตอรี่ FPV HSS Energy 12S 7500mAh ให้ระบุรุ่นเฟรมเครื่องบิน โปรไฟล์โหลด และภาพวาดการติดตั้ง อินพุตเหล่านี้กำหนดเกณฑ์การกำหนดค่าและการยอมรับก่อนการอนุมัติตัวอย่าง
