แบตเตอรี่ FPV 6S 4200mAh

การกำหนดค่าชุดแข่ง FPV

การวางแผนการสั่งซื้อแบตเตอรี่ HSS Energy 6S 4200mAh FPV เริ่มต้นด้วยแพลตฟอร์มการแข่งขัน การเร่งความเร็วและคันเร่งอย่างต่อเนื่องทำให้เกิดความต้องการที่แตกต่างกันในกลุ่ม เปรียบเทียบกระแสที่คาดหวังตลอดรอบกับขีดจำกัดการปล่อยประจุทั้งสอง จากนั้นประเมินมวลที่ติดตั้งและจุดศูนย์ถ่วงบนเฟรมเครื่องบินที่เลือก

การวางแผนกำลังการผลิตและพลังงาน

ชุดแบตเตอรี่ FPV ขนาด 4200mAh ให้ความจุที่กำหนดไว้สำหรับการวางแผนเซสชัน FPV พลังงานที่กำหนด 93.24Wh เป็นผลิตภัณฑ์ของ 22.2V และ 4.2Ah ระยะเวลาการบินที่ใช้งานได้ขึ้นอยู่กับความต้องการพลังงานและปริมาณสำรองที่คงไว้สำหรับการลงจอด สร้างสิ่งเหล่านี้บนเครื่องบินที่เลือกแทนที่จะประมาณระยะเวลาจากความจุเพียงอย่างเดียว

ข้อกำหนดทางไฟฟ้า

การชาร์จและสภาวะการทำงาน

สำหรับแบตเตอรี่ 22.2V FPV นี้ แรงดันไฟฟ้าปกติไม่ใช่จุดสิ้นสุดการชาร์จ เลือกอุปกรณ์ชาร์จและโปรไฟล์การชาร์จที่ได้รับอนุมัติซึ่งเป็นไปตามการตัดไฟของแบตเตอรี่ 25.2V ค่า 12.6A ที่ระบุคือกระแสไฟชาร์จสูงสุด ไม่ใช่การตั้งค่าเริ่มต้นสำหรับสายเคเบิลหรืออุปกรณ์ชาร์จทุกอัน

ตั้งค่าคำเตือนเครื่องบินและการสำรองการลงจอดโดยใช้พฤติกรรมของระบบที่ได้รับการตรวจสอบภายใต้น้ำหนักบรรทุก การตัดการปล่อยประจุไม่ถือเป็นสัญญาณเตือนการลงจอดที่แนะนำ อายุการใช้งานของวงจรขึ้นอยู่กับสภาวะการชาร์จและการคายประจุและเกณฑ์การเก็บรักษาความจุ ยอมรับพื้นฐานการทดสอบเมื่อใช้การอ้างอิง 200 รอบสำหรับการจัดซื้อ ไม่ใช่ระยะเวลาการรับประกัน

ซองตัวถังและช่องว่างในการติดตั้ง

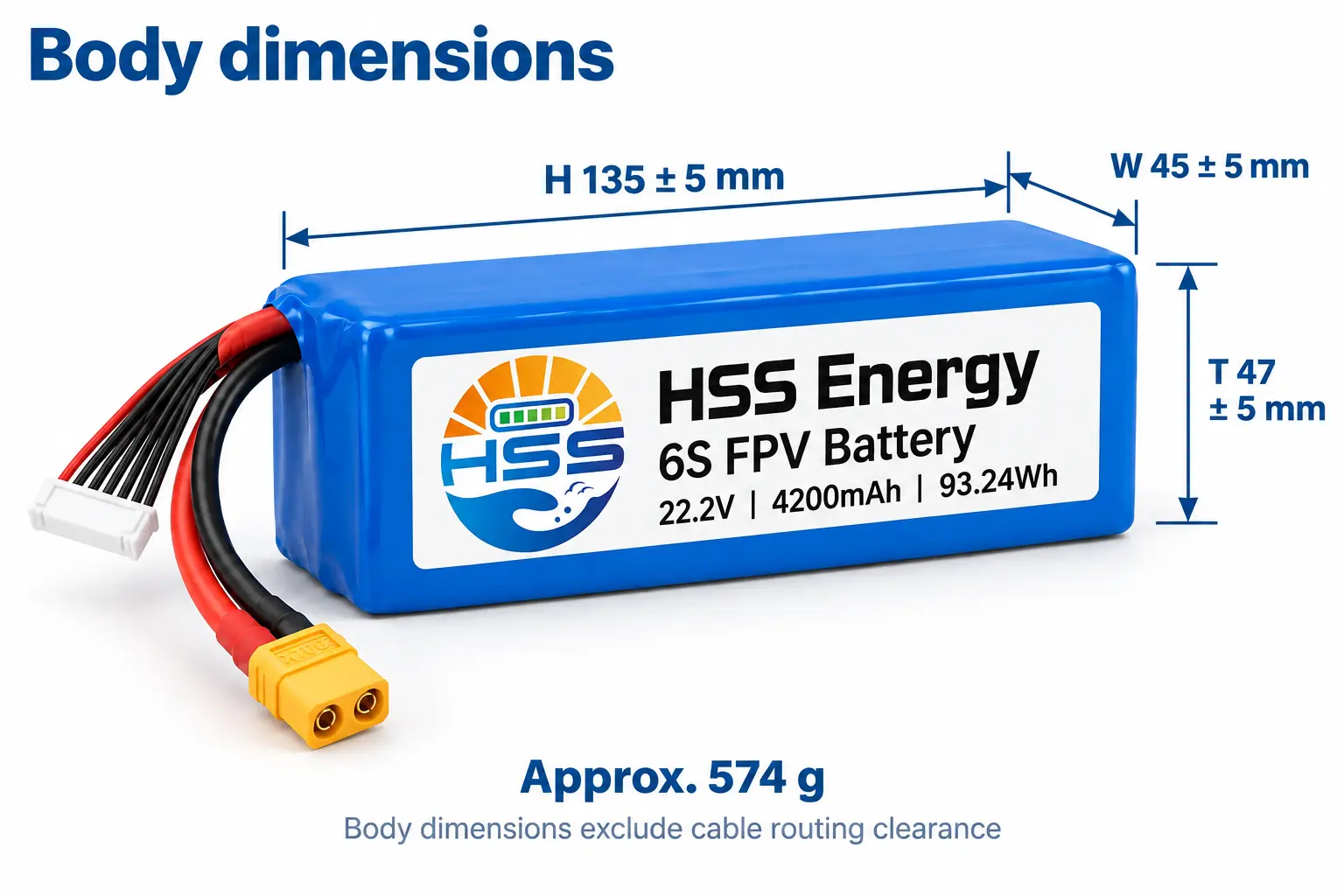

ภาพประกอบมิติ • ขนาดร่างกายและน้ำหนักโดยประมาณ

H ระบุแกนลำตัว 135 มม. รวมถึงเมื่อวางกระเป๋าในแนวนอน อนุญาตให้ระบุพิกัดความเผื่อและการกวาดล้างตะกั่วเพิ่มเติม ส่วนรองรับการติดตั้งควรยึดตัวเครื่องไว้โดยไม่ต้องโหลดทางออกของสายเคเบิล

ประเภทเซลล์และการตรวจสอบภายนอก

แบตเตอรี่ FPV กึ่งแข็งนี้ใช้แผ่นหุ้มด้านนอกแบบหดด้วยความร้อนสีน้ำเงิน เคมีของเซลล์และการตกแต่งภายนอกเป็นคุณลักษณะที่แยกจากกัน การตรวจสอบด้วยภาพจะตรวจสอบฉนวน ฉลาก และทางออกของสายเคเบิล ในขณะที่การยอมรับทางไฟฟ้าจำเป็นต้องมีการวัด

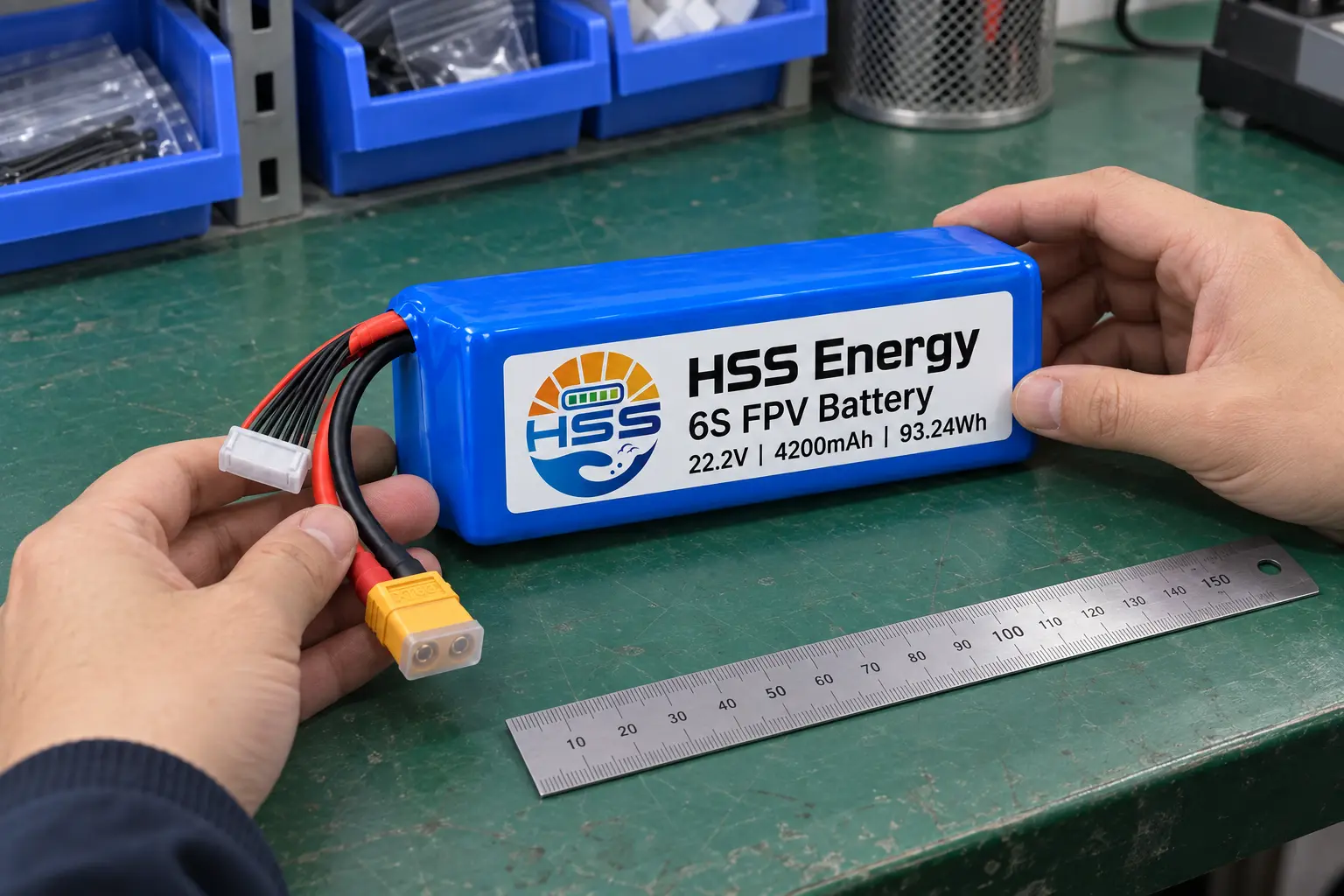

ภาพประกอบกระบวนการ • การตรวจสอบภายนอกด้วยคู่มือการวัด

โหลดต่อเนื่องและมียอดสั้น

แบตเตอรี่ 6S 4200mAh FPV มีขีดจำกัดการปล่อยประจุต่อเนื่องและระยะสั้นแยกกัน เมื่อประเมินแบตเตอรี่ 35C FPV ให้เปรียบเทียบโปรไฟล์ปัจจุบันที่สมบูรณ์กับอัตราต่อเนื่อง 147A อัตราสูงสุดของ 294A จะใช้เป็นเวลาไม่เกินสามวินาที มันไม่ได้กำหนดอัตราการทำซ้ำหรือโหลดเฉลี่ยที่อนุญาต

เส้นทางปัจจุบันที่สมบูรณ์จะต้องรองรับหน้าที่ที่ตั้งใจไว้ กำหนดพฤติกรรมทางความร้อนและโหลดที่อนุญาตสำหรับการจัดสายไฟและขั้วต่อที่เลือกก่อนการบิน ส่วนอ้างอิงที่เป็นอุปกรณ์เสริมไม่ได้กำหนดระดับการเชื่อมต่อ 147A หรือ 294A

ขั้วต่อหลักและการกำหนดเส้นทางสายเคเบิล

ขั้วต่อ XT60 ที่แสดงเป็นการกำหนดค่าอ้างอิงเสริม สามารถเลือกสายไฟหลักและขั้วต่อให้เหมาะกับการติดตั้งได้ ระบุการวางแนวการผสมพันธุ์ ขั้ว และการลดความเครียดบนแผนผังลำดับ

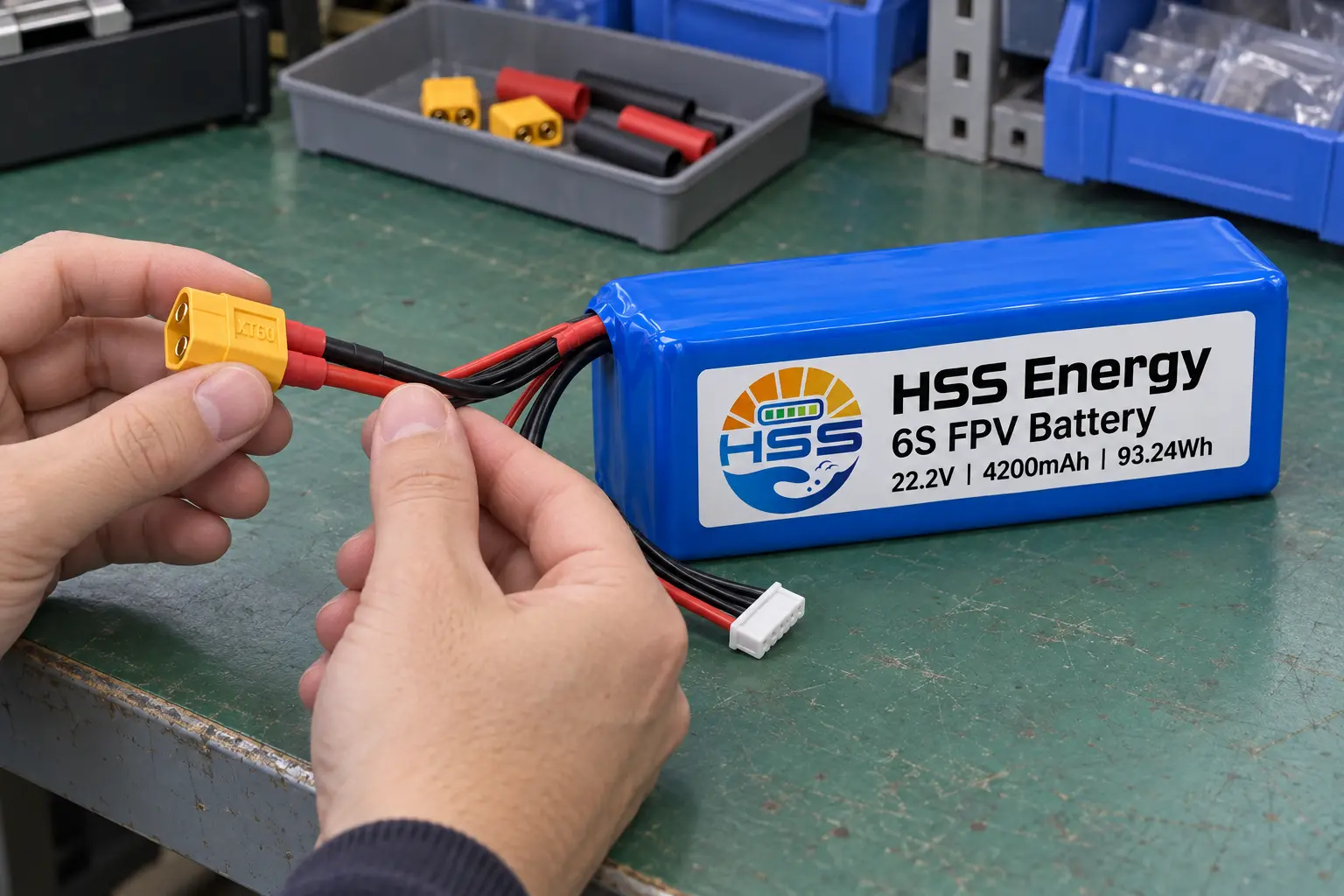

ภาพประกอบกระบวนการ • ตัวเรือนตัวเชื่อมต่อและการตรวจสอบการคลายความเครียด

ตรวจสอบที่อยู่อาศัยว่ามีความเสียหายหรือไม่ และตรวจสอบฉนวนที่ทางออกตะกั่ว เว้นระยะห่างของเส้นทางไว้เพียงพอเพื่อปลดการเชื่อมต่อโดยตัวเครื่องโดยไม่ต้องดึงข้อต่อสายเคเบิล

การเลือกแพลตฟอร์มการแข่งขัน

เลือกแบตเตอรี่สำหรับแข่ง 6S FPV สำหรับแพลตฟอร์มที่มีพื้นที่และน้ำหนักที่อนุญาตสำหรับแพ็คน้ำหนักประมาณ 574 กรัม ประเมินการตอบสนองของคันเร่ง แรงดันไฟฟ้าภายใต้โหลด และอุณหภูมิตลอดเซสชันที่ต้องการ การให้คะแนนการคายประจุรองรับการเปรียบเทียบโหลด พวกเขาไม่ได้กำหนดขนาดเฟรมที่เข้ากันได้หรือยืนยันสิทธิ์สำหรับคลาสการแข่งใดคลาสหนึ่ง

การตรวจสอบไฟฟ้าและสายรัดบาลานซ์

ชุดสายรัดบาลานซ์ที่เป็นอุปกรณ์เสริมคือ 22AWG, 60 มม. โดยมีขั้วต่อ XH-7P ที่มีเครื่องหมาย B0–B6 ตรวจสอบลำดับการสัมผัสกับอุปกรณ์ชาร์จที่เลือกก่อนการเชื่อมต่อ

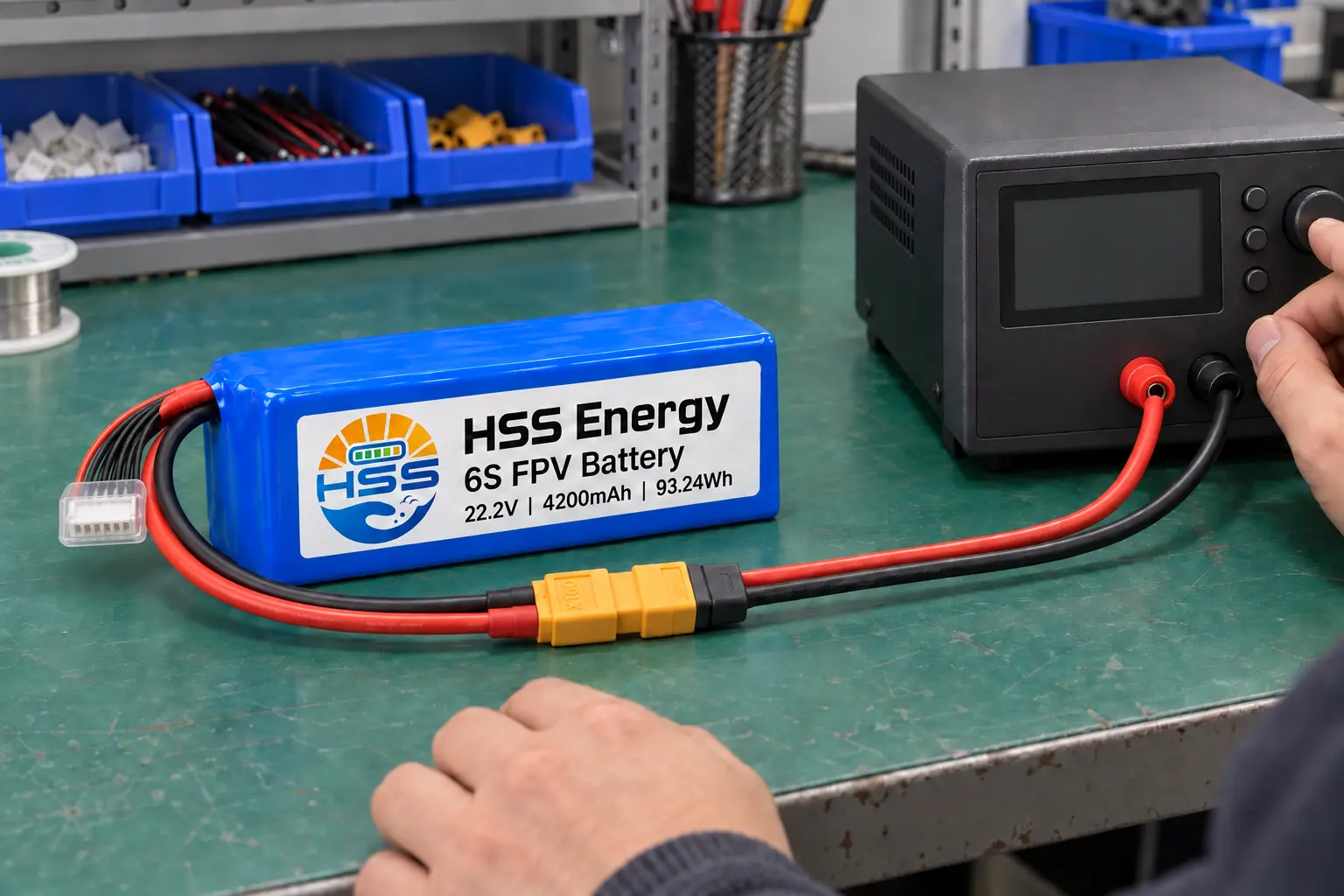

ภาพประกอบกระบวนการ • การตั้งค่าการเชื่อมต่อแรงดันไฟฟ้าของชุดหลัก

การเชื่อมต่อตามภาพเกี่ยวข้องกับแรงดันไฟฟ้ารวมของชุด การตรวจสอบแต่ละชุด-กลุ่มต้องใช้สายรัดบาลานซ์ แยกการตรวจสอบแรงดันไฟฟ้าออกจากการทดสอบโหลด และบันทึกผลลัพธ์กับการระบุบรรจุภัณฑ์

การจัดเก็บและการระบุตัวตนที่ได้รับการคุ้มครอง

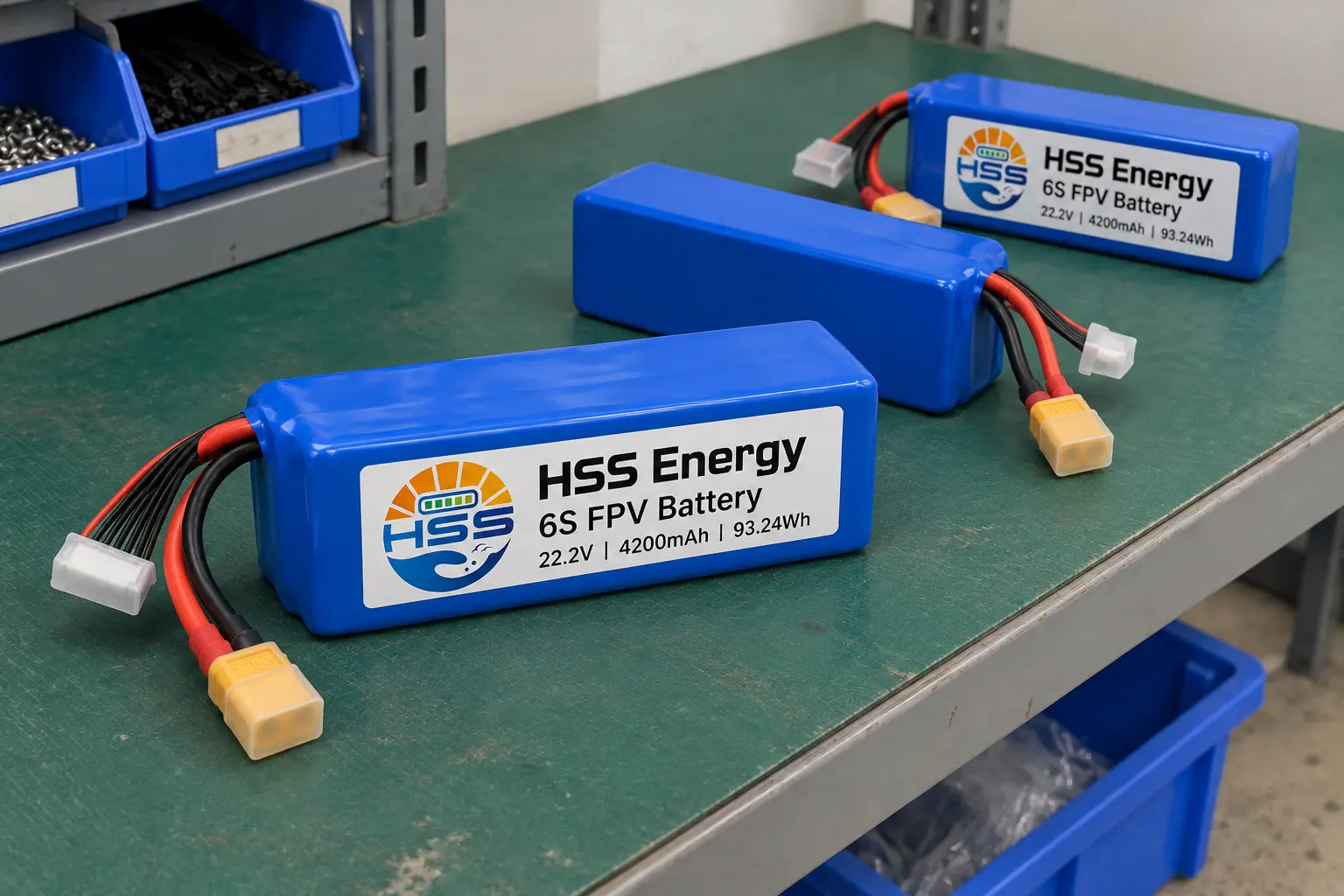

ภาพประกอบกระบวนการ • แพ็คที่ตัดการเชื่อมต่อในการจัดเตรียมที่มีการป้องกัน

เก็บขั้วต่อและสายหุ้มฉนวนไว้แยกกันภายในพื้นที่จัดเก็บของแต่ละแพ็ค แยกแพ็คที่เสร็จสมบูรณ์ออกจากงานที่กำลังดำเนินการ เพื่อให้สถานะการระบุและการตรวจสอบยังคงชัดเจน ฉากนี้แสดงการจัดเก็บ ไม่ใช่การเสื่อมสภาพที่ใช้งานอยู่

บรรจุภัณฑ์สำหรับการกำหนดค่าที่เลือก

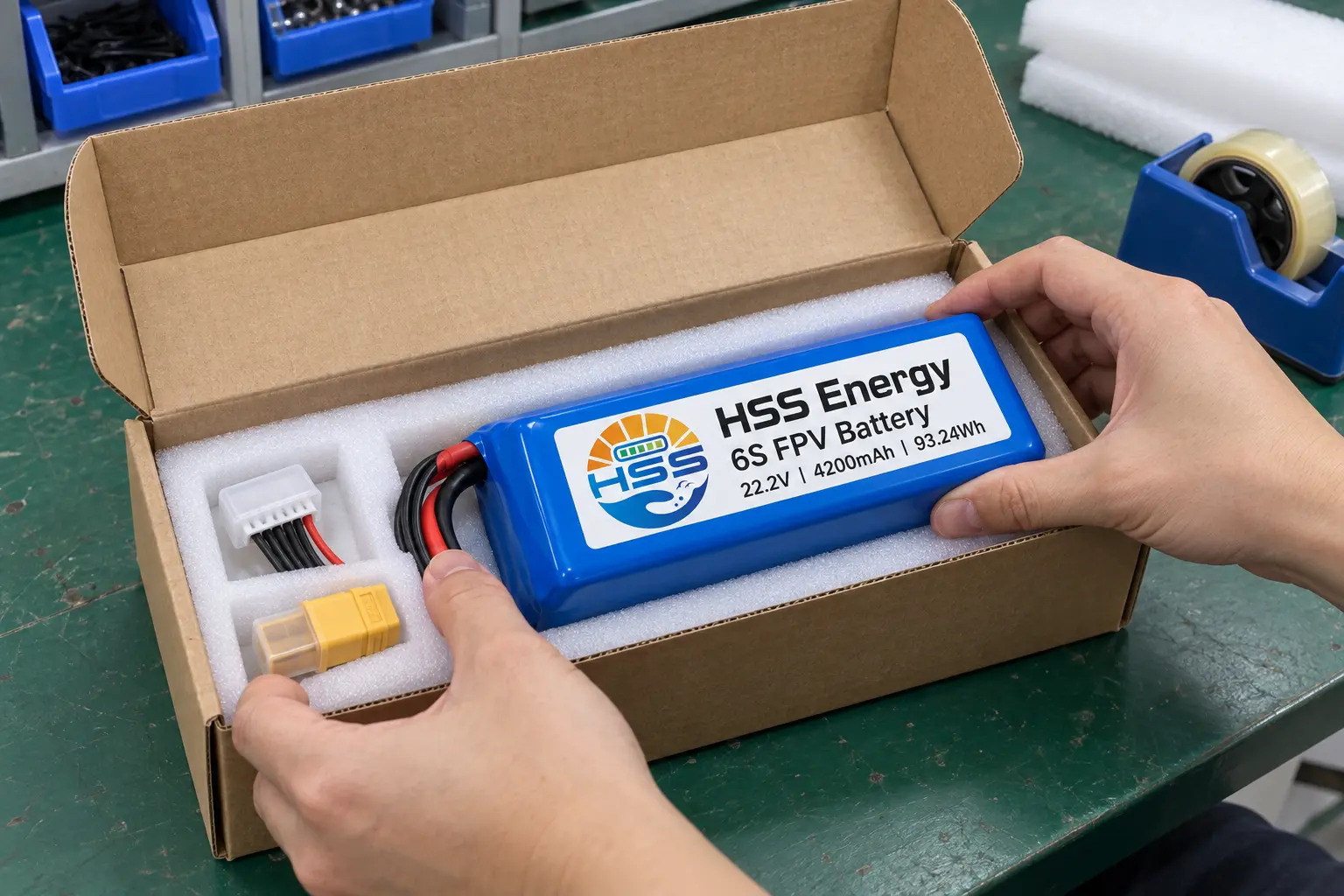

ภาพประกอบบรรจุภัณฑ์ • กันกระแทกและช่องเชื่อมต่อแยกกัน

บรรจุภัณฑ์ได้รับการกำหนดค่าตามความต้องการของลูกค้า การกันกระแทกควรรองรับตัวแพ็คในขณะที่เหลือพื้นที่สำหรับสายที่เลือกและขั้วต่อที่ได้รับการป้องกัน ก่อนปิด ให้ตรวจสอบว่าไม่มีสายไฟข้ามขอบกล่องหรือติดอยู่ด้านล่างแบตเตอรี่ เม็ดมีดและกล่องที่แสดงเป็นตัวอย่างบรรจุภัณฑ์ ไม่ใช่บรรจุภัณฑ์ที่ให้มาแบบตายตัว

คำถามที่พบบ่อย

ชุดนี้สามารถเปลี่ยนแบตเตอรี่ที่มีป้ายกำกับ 6S ได้หรือไม่

ไม่ จับคู่ช่วงแรงดันไฟฟ้าทั้งหมด มวลที่ติดตั้ง โครงตัวถัง และความต้องการกระแสไฟที่ตรวจสอบแล้วของเครื่องบิน จำนวนซีรี่ส์เพียงอย่างเดียวไม่เพียงพอ

การประเมินตัวอย่างควรกำหนดไว้อย่างไร

ประเมินความเหมาะสมทางกายภาพ ความสมดุล การกำหนดเส้นทางลีด และโปรไฟล์โหลดที่ต้องการบนแพลตฟอร์มจริง กำหนดเกณฑ์การยอมรับก่อนเปรียบเทียบตัวอย่างหรือสั่งซื้อซ้ำ

เงื่อนไขการสั่งซื้อและการจัดส่งคืออะไร

ขอใบเสนอราคาสำหรับการกำหนดค่าและปริมาณที่เลือก ปริมาณขั้นต่ำ ความพร้อมของตัวอย่าง เวลานำ และเงื่อนไขการรับประกันเป็นที่ยอมรับสำหรับคำสั่งซื้อ แทนที่จะสันนิษฐานจากหน้านี้

ใช้เอกสารการขนส่งใดบ้าง

ขอเอกสารที่เกี่ยวข้องกับการกำหนดค่าแบตเตอรี่และปลายทางที่แน่นอน หน้านี้ไม่ได้อ้างสิทธิ์ในใบรับรอง เส้นทางการจัดส่งที่ได้รับอนุมัติ หรือการยอมรับจากผู้ให้บริการขนส่ง

สำหรับแบตเตอรี่ HSS Energy 6S 4200mAh FPV ข้อกำหนดการสั่งซื้อควรระบุภาพวาดการติดตั้ง กระแสไฟที่คาดหวังเมื่อเวลาผ่านไป อินเทอร์เฟซที่เลือก และการจัดเรียงบรรจุภัณฑ์ เก็บการกำหนดค่าตัวอย่างที่ได้รับอนุมัติไว้เป็นข้อมูลอ้างอิงสำหรับคำสั่งซื้อครั้งต่อไป
