โซลูชันแบตเตอรี่อุปกรณ์การแพทย์และอุปกรณ์พกพา

การออกแบบแบตเตอรี่สำหรับอุปกรณ์ทางการแพทย์และอุปกรณ์พกพาเริ่มต้นจากข้อกำหนดการใช้งานอุปกรณ์ แรงดันไฟฟ้า รันไทม์ โหลดสูงสุด พื้นที่ว่าง วิธีชาร์จ ขั้วต่อ สภาพแวดล้อม และเส้นทางการรับรอง ล้วนส่งผลต่อการกำหนดค่าแพ็คสุดท้าย HSS Energy รองรับการพัฒนาแบตเตอรี่ลิเธียมไอออนและ LiFePO4 ขนาดกะทัดรัดตั้งแต่ข้อกำหนดเบื้องต้นผ่านการตรวจสอบตัวอย่างและการผลิต

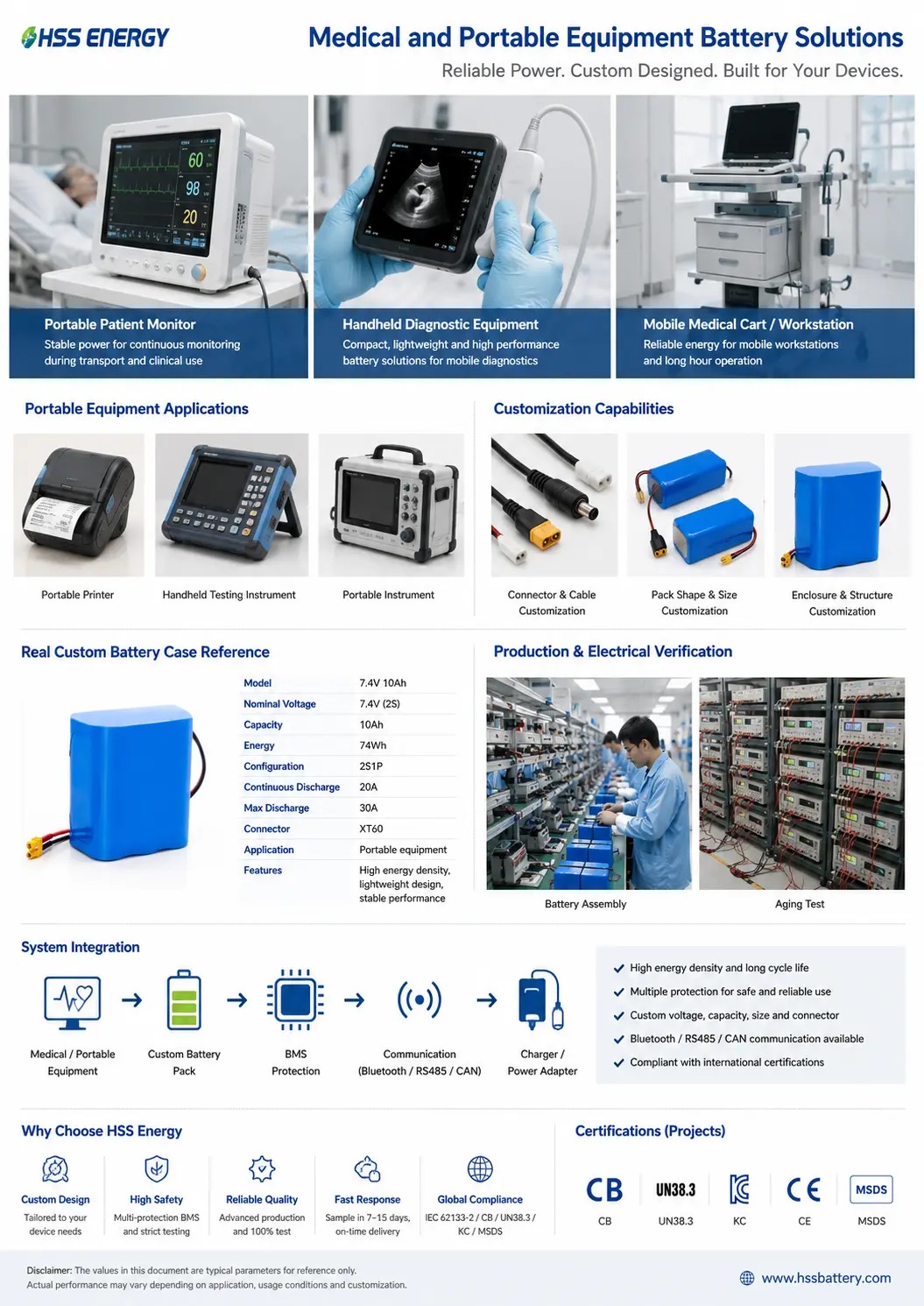

ภาพรวมโซลูชันแบตเตอรี่อุปกรณ์การแพทย์และอุปกรณ์พกพา

1. กำหนดอุปกรณ์ก่อนเลือกแบตเตอรี่

อุปกรณ์ทางการแพทย์และอิเล็กทรอนิกส์แบบพกพามักจะมีข้อจำกัดด้านขนาดและน้ำหนักของแบตเตอรี่อย่างเข้มงวด ในขณะที่ยังคงต้องการรันไทม์ที่คาดการณ์ได้และการส่งพลังงานที่เสถียร ขั้นตอนการออกแบบขั้นแรกคือการยืนยันข้อกำหนดของอุปกรณ์ แทนที่จะเลือกแบตเตอรี่ตามแรงดันไฟฟ้าและ Ah เท่านั้น

· แรงดันไฟฟ้าในการทำงานและช่วงแรงดันไฟฟ้าที่อนุญาต

· เวลาปฏิบัติงานหรือเวลาสำรองที่ต้องการ

· กระแสเฉลี่ย ต่อเนื่อง และสูงสุด

· ขนาดและน้ำหนักสูงสุดของแบตเตอรี่

· วิธีการชาร์จและอินเทอร์เฟซการชาร์จ

· ข้อกำหนดของตัวเชื่อมต่อและสายเคเบิล

· อุณหภูมิการทำงานและการเก็บรักษา

· ตลาดเป้าหมายและเอกสารที่จำเป็น

2. แผนผังการตัดสินใจเลือกด่วน

3. แพลตฟอร์มแบตเตอรี่ทั่วไป

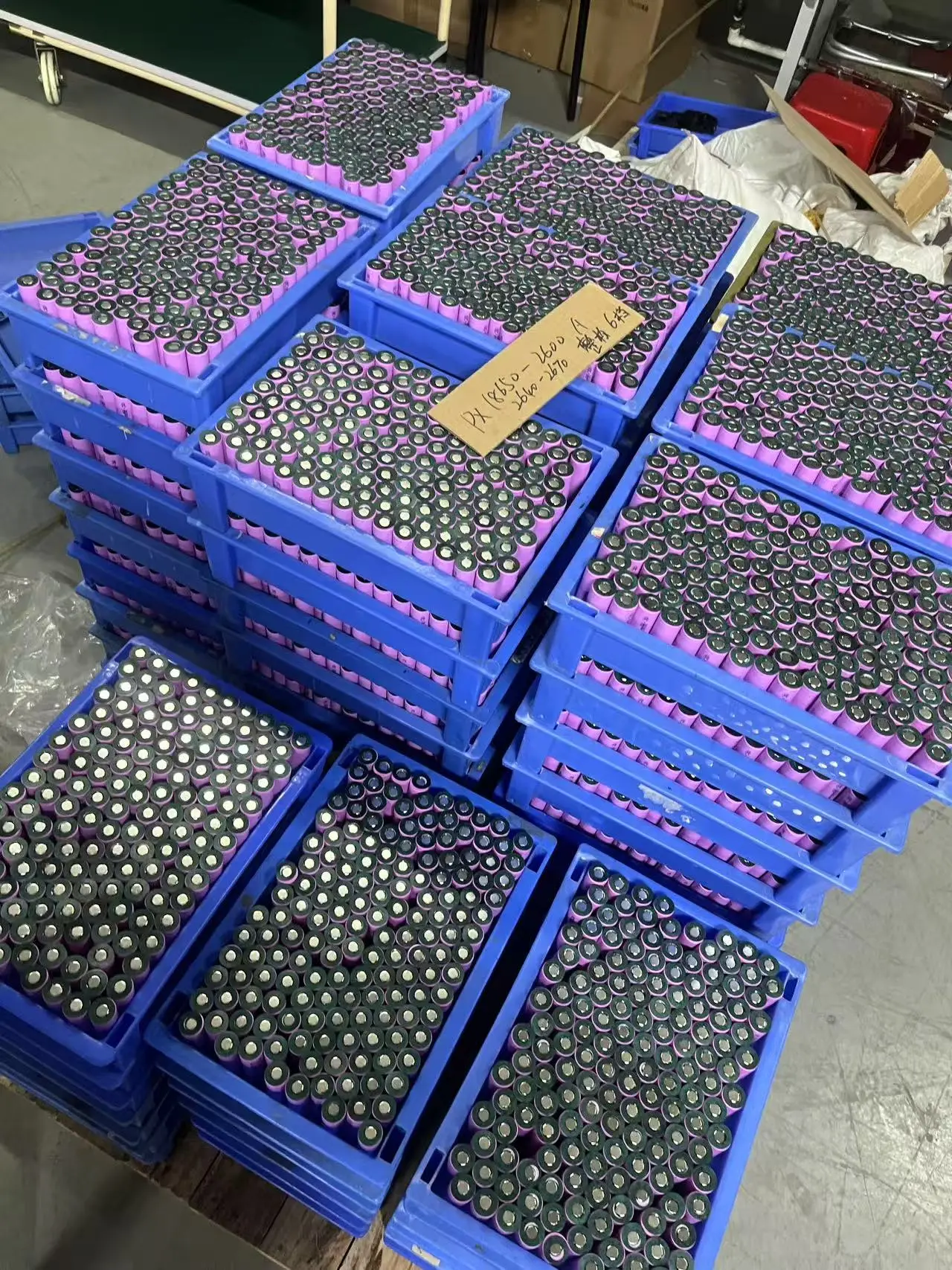

สำหรับโครงการลิเธียมไอออนขนาดกะทัดรัด ตัวเลือกเซลล์เกรด A อาจรวมถึง EVE, DMEGC, BAK, LG และ Samsung โดยขึ้นอยู่กับข้อกำหนดของอุปกรณ์ ความพร้อมใช้งานของเซลล์ และข้อกำหนดของโครงการ การเลือกเซลล์ยังพิจารณาถึงความสม่ำเสมอของความจุ ความต้านทานภายใน ความสามารถในการคายประจุ อุณหภูมิในการทำงาน ขนาด และความต่อเนื่องในการจ่ายไฟ

4. ลำดับความสำคัญในการออกแบบอุปกรณ์การแพทย์

โดยทั่วไปโครงการแบตเตอรี่อุปกรณ์การแพทย์จำเป็นต้องมีการควบคุมความเข้ากันได้ทางไฟฟ้าและเครื่องกลที่เข้มงวดมากขึ้น เนื่องจากแบตเตอรี่เป็นส่วนหนึ่งของอุปกรณ์ที่สมบูรณ์ เส้นทางการปฏิบัติตามข้อกำหนดที่แน่นอนขึ้นอยู่กับผลิตภัณฑ์ขั้นสุดท้ายและตลาดเป้าหมาย ดังนั้นควรยืนยันเอกสารเกี่ยวกับแบตเตอรี่พร้อมกับแผนการรับรองอุปกรณ์

5. ลำดับความสำคัญในการออกแบบอุปกรณ์พกพา

อุปกรณ์พกพาอาจให้ความสำคัญกับขนาดที่กะทัดรัด น้ำหนักต่ำ การชาร์จซ้ำ และอินเทอร์เฟซที่ยืดหยุ่น บรรจุภัณฑ์ที่เหมาะสมควรได้รับการออกแบบให้เหมาะกับโปรไฟล์การรับน้ำหนักจริง แทนที่จะใช้ความจุที่ระบุเป็นปัจจัยในการเลือกเพียงอย่างเดียว

· เครื่องพิมพ์พกพาและอุปกรณ์พกพา: รันไทม์บวกกับความต้องการปัจจุบันชั่วคราว

· อุปกรณ์ตรวจสอบและสื่อสาร: เอาต์พุต DC ที่เสถียรและการทำงานสแตนด์บาย

· อุปกรณ์เคลื่อนที่อัจฉริยะ: ขนาดกะทัดรัด อินเทอร์เฟซการชาร์จ และขนาดที่พอดีกับตัวเครื่อง

· หุ่นยนต์และอุปกรณ์เคลื่อนที่: กระแสไฟฟ้าต่อเนื่อง โหลดไฟฟ้าสูงสุด และการสื่อสารเสริม

· โมดูลสำรอง: รันไทม์ที่คาดการณ์ได้ การคายประจุเองต่ำ และความสามารถในการซ่อมบำรุงที่เรียบง่าย

6. BMS และการป้องกัน

การกำหนดค่า BMS ถูกเลือกตามแรงดันไฟฟ้าของชุด เคมีของเซลล์ และข้อกำหนดของอุปกรณ์ ฟังก์ชันการป้องกันมาตรฐานอาจรวมถึงการชาร์จไฟเกิน การคายประจุเกิน อุณหภูมิเกิน การลัดวงจร และกระแสเกิน รวมถึงการปรับสมดุลของเซลล์และการตรวจสอบอุณหภูมิตามที่จำเป็น

สามารถเพิ่มการสื่อสารได้เมื่ออุปกรณ์โฮสต์ต้องการสถานะแบตเตอรี่หรือข้อมูลการควบคุม ตัวเลือกโครงการอาจรวมถึง Bluetooth, RS485 และ CAN โปรโตคอลขั้นสุดท้าย คำจำกัดความของข้อมูล และอินเทอร์เฟซฮาร์ดแวร์ได้รับการยืนยันกับลูกค้าก่อนการอนุมัติตัวอย่าง

7. การปรับแต่งตัวเชื่อมต่อ สายเคเบิล และตัวเรือน

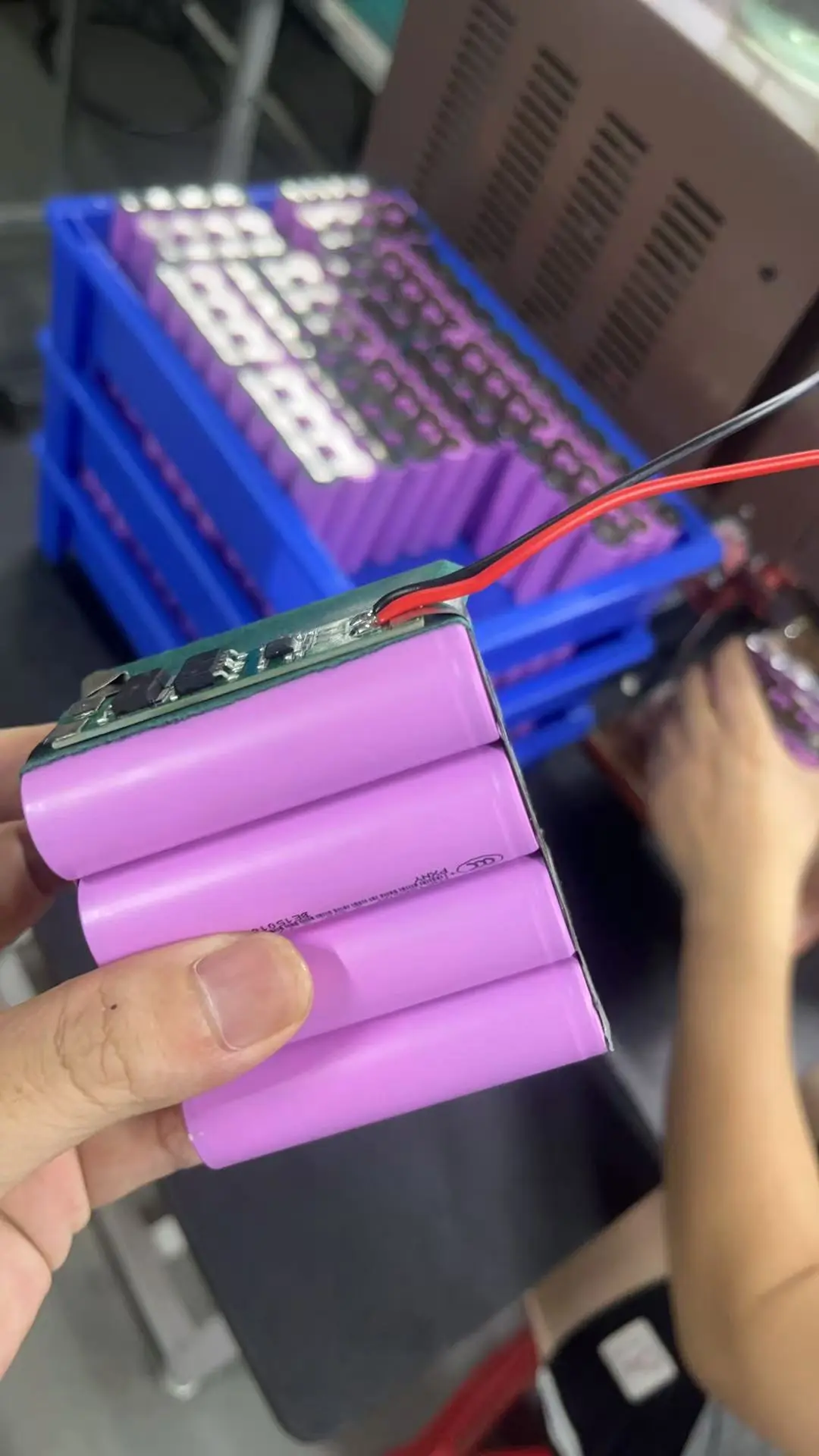

ชุดแบตเตอรี่แบบกำหนดเองพร้อมสายเคเบิลและตัวเชื่อมต่อเฉพาะโครงการที่เตรียมไว้สำหรับการผลิต

8. การอ้างอิงแบตเตอรี่แบบกำหนดเองจริง

โครงการอุปกรณ์พกพาอ้างอิงใช้ชุดแบตเตอรี่ลิเธียมไอออน 7.4V 10Ah ชุดนี้ใช้การกำหนดค่า 2S และขั้วต่อจ่ายไฟ XT60 รายละเอียดทางไฟฟ้าและทางกลสอดคล้องกับอินเทอร์เฟซของอุปกรณ์และข้อกำหนดในการใช้งาน

ชุดแบตเตอรี่แบบกำหนดเอง 7.4V 10Ah ในการผลิตเป็นชุด

9. จากรันไทม์ของอุปกรณ์ไปจนถึงความจุของแบตเตอรี่

พลังงานแบตเตอรี่สามารถประมาณได้จากโหลดของอุปกรณ์ แต่ผลลัพธ์เป็นเพียงจุดเริ่มต้นเท่านั้น

ความจุขั้นสุดท้ายของแบตเตอรี่ยังต้องคำนึงถึงกระแสคายประจุ ประสิทธิภาพการแปลง ความลึกของการคายประจุที่อนุญาต อุณหภูมิ อายุ โหลดสูงสุด และพื้นที่การติดตั้งที่มีอยู่ อัตรากำไรทางวิศวกรรมได้รับการยืนยันตามอุปกรณ์จริง แทนที่จะใช้เปอร์เซ็นต์คงที่หนึ่งเปอร์เซ็นต์กับทุกโครงการ

10. การตรวจสอบต้นแบบและอุปกรณ์

11. การผลิตและการตรวจสอบทางไฟฟ้า

การควบคุมการผลิตโดยทั่วไปอาจรวมถึงการตรวจสอบเซลล์ขาเข้า การคัดแยกและการจับคู่เซลล์ การตรวจสอบ BMS การประกอบ การตรวจสอบการชาร์จ/การคายประจุ การตรวจสอบการป้องกัน การเสื่อมสภาพ และการตรวจสอบขั้นสุดท้าย แผนการทดสอบที่แน่นอนจะพิจารณาจากรุ่นแบตเตอรี่และข้อกำหนดของโครงการ

ชุดแบตเตอรี่อยู่ระหว่างการทดสอบทางไฟฟ้าแบบหลายช่องสัญญาณ

12. การสนับสนุนการรับรองและเอกสารประกอบ

ข้อกำหนดการรับรองจะต้องได้รับการยืนยันตามการกำหนดค่าแบตเตอรี่ขั้นสุดท้าย หมวดหมู่ผลิตภัณฑ์ขั้นสุดท้าย และตลาดปลายทาง เอกสารประกอบอาจรวมถึง UN38.3 และ MSDS ทั้งนี้ขึ้นอยู่กับโครงการ ในขณะที่โครงการแบตเตอรี่ชาร์จแบบพกพาบางโครงการอาจต้องใช้ IEC 62133-2 / CB, CE/RoHS หรือการรับรองเฉพาะตลาด เช่น KC

ขอบเขตการรับรองเป็นแบบเฉพาะรุ่น รายงานหรือใบรับรองสำหรับชุดแบตเตอรี่หนึ่งชุดจะต้องไม่ถือว่าเป็นการครอบคลุมอัตโนมัติสำหรับการกำหนดค่าอื่น

13. ข้อมูลที่จำเป็นสำหรับโครงการอุปกรณ์ทางการแพทย์หรือแบบพกพา

· ชื่ออุปกรณ์และแอปพลิเคชัน

· แรงดันไฟฟ้าในการทำงานและช่วงแรงดันไฟฟ้าที่อนุญาต

· กระแสหรือกำลังไฟฟ้าเฉลี่ย ต่อเนื่อง และสูงสุด

· รันไทม์ที่จำเป็น

· ขนาดและน้ำหนักสูงสุดของแบตเตอรี่

· วิธีการชาร์จและข้อมูลเครื่องชาร์จ

· ข้อกำหนดของตัวเชื่อมต่อ เคเบิล และการสื่อสาร

· อุณหภูมิการทำงานและสภาพแวดล้อมการติดตั้ง

· ประเทศเป้าหมายและข้อกำหนดการรับรอง

· ตัวอย่างและปริมาณการผลิตที่คาดหวัง

14. Parameter and Specification Notice

ข้อมูลจำเพาะ ตัวอย่าง และตัวเลือกการกำหนดค่าที่แสดงในหน้านี้มีไว้สำหรับการประเมินทางวิศวกรรมเบื้องต้น แรงดันไฟฟ้าขั้นสุดท้าย ความจุ ขนาด น้ำหนัก กระแสคายประจุ รุ่นของเซลล์ BMS ขั้วต่อ กล่องหุ้ม การสื่อสาร และข้อกำหนดอื่นๆ อาจเปลี่ยนแปลงได้ตามความต้องการของอุปกรณ์ ความพร้อมใช้งานของส่วนประกอบ ขอบเขตการรับรอง และการพัฒนาผลิตภัณฑ์

ข้อกำหนดขั้นสุดท้ายขึ้นอยู่กับตัวอย่างที่ได้รับอนุมัติ เอกสารข้อมูลที่ได้รับการยืนยัน ข้อตกลงทางเทคนิค PI หรือสัญญา ในกรณีที่ข้อมูลเว็บไซต์แตกต่างจากเอกสารโครงการที่ได้รับอนุมัติ เอกสารโครงการที่ได้รับอนุมัติจะมีผลเหนือกว่า

บอกเราเกี่ยวกับอุปกรณ์ของคุณ

ส่งแรงดันไฟฟ้าของอุปกรณ์ โหลด รันไทม์ที่ต้องการ พื้นที่แบตเตอรี่ วิธีการชาร์จ ตัวเชื่อมต่อ และตลาดเป้าหมาย HSS Energy สามารถประเมินสถาปัตยกรรมแบตเตอรี่ที่เหมาะสมสำหรับการตรวจสอบตัวอย่างและอุปกรณ์
