โซลูชันแบตเตอรี่ลิเธียมแบบกำหนดเอง

โครงการแบตเตอรี่ลิเธียมแบบกำหนดเองเริ่มต้นด้วยอุปกรณ์ แรงดันไฟฟ้าในการทำงาน ระยะเวลาใช้งาน โหลดต่อเนื่องและสูงสุด พื้นที่ติดตั้งที่มีอยู่ วิธีการชาร์จ สภาพแวดล้อมการทำงาน และข้อกำหนดด้านการปฏิบัติตามข้อกำหนดจะกำหนดสถาปัตยกรรมแบตเตอรี่ขั้นสุดท้าย HSS Energy รองรับการพัฒนาแบตเตอรี่ตั้งแต่การเลือกเซลล์และ BMS ไปจนถึงการสร้างต้นแบบ การตรวจสอบอุปกรณ์ และการผลิต

1. เริ่มต้นด้วยข้อกำหนดของอุปกรณ์

ข้อมูลจำเพาะของแบตเตอรี่มาตรฐานจะมีประโยชน์เมื่อตรงกับอุปกรณ์เท่านั้น ก่อนการเลือกเซลล์ โครงการควรกำหนดภาระทางไฟฟ้าและขีดจำกัดทางกลที่แบตเตอรี่ต้องทำงานภายใน

· แรงดันไฟฟ้าในการทำงานและช่วงแรงดันไฟฟ้าที่อนุญาต

· รันไทม์หรือพลังงานเป้าหมายที่ต้องการ

· กระแสโหลดเฉลี่ย ต่อเนื่อง และสูงสุด

· ขนาดและน้ำหนักสูงสุดของแบตเตอรี่

· วิธีการชาร์จและอินเทอร์เฟซการชาร์จ

· อุณหภูมิการทำงานและการเก็บรักษา

· ประเทศเป้าหมายและข้อกำหนดการรับรอง

· ตัวอย่างและปริมาณการผลิตที่คาดหวัง

2. แผนผังการตัดสินใจแบตเตอรี่แบบกำหนดเองด่วน

3. เคมีและการคัดเลือกเซลล์

สำหรับโครงการลิเธียมไอออนแบบกำหนดเองขนาดเล็กและขนาดกลาง ตัวเลือกเซลล์สามารถรวมเซลล์เกรด A จากผู้ผลิตที่มีชื่อเสียง เช่น EVE, DMEGC, BAK, LG และ Samsung โดยขึ้นอยู่กับข้อกำหนดทางไฟฟ้า ขนาด การรับรอง และการจัดหาของโครงการ

แบรนด์เซลล์เป็นเพียงปัจจัยหนึ่งในการคัดเลือกเท่านั้น ความสอดคล้องของความจุ ความต้านทานภายใน ความสามารถในการคายประจุ อุณหภูมิในการทำงาน ขนาด ความต้องการรอบการทำงาน และความต่อเนื่องของอุปทานได้รับการประเมินร่วมกัน

4. สถาปัตยกรรมแรงดันไฟฟ้าและแพ็ค

แรงดันไฟฟ้าเป็นสถาปัตยกรรมเริ่มต้น ไม่ใช่ข้อกำหนดเฉพาะของแบตเตอรี่ทั้งหมด ความจุ ความสามารถปัจจุบัน รูปแบบเซลล์ BMS ขนาดบรรจุภัณฑ์ และตัวเชื่อมต่อ จะต้องยังคงจับคู่กับอุปกรณ์

5. BMS และการออกแบบการป้องกัน

การกำหนดค่า BMS ถูกเลือกตามสถาปัตยกรรมแบตเตอรี่และข้อกำหนดของอุปกรณ์ ฟังก์ชั่นการป้องกันมาตรฐานอาจรวมถึง:

· การป้องกันการชาร์จไฟเกิน

· การป้องกันการคายประจุมากเกินไป

· การป้องกันอุณหภูมิเกิน

· การป้องกันไฟฟ้าลัดวงจร

· การป้องกันกระแสไฟเกินตามความจำเป็น

· การปรับสมดุลของเซลล์และการตรวจสอบอุณหภูมิตามการออกแบบ

การสื่อสารเป็นทางเลือกและเลือกตามอินเทอร์เฟซของอุปกรณ์ ตัวเลือกโปรเจ็กต์ที่ใช้ได้ ได้แก่ Bluetooth, RS485 และ CAN สามารถรองรับการพัฒนา BMS หรือการปรับโปรโตคอลในกรณีที่โครงการต้องการกลยุทธ์การควบคุมที่ปรับแต่งเอง

6. การปรับแต่งกลไก ตัวเรือน และอินเทอร์เฟซ

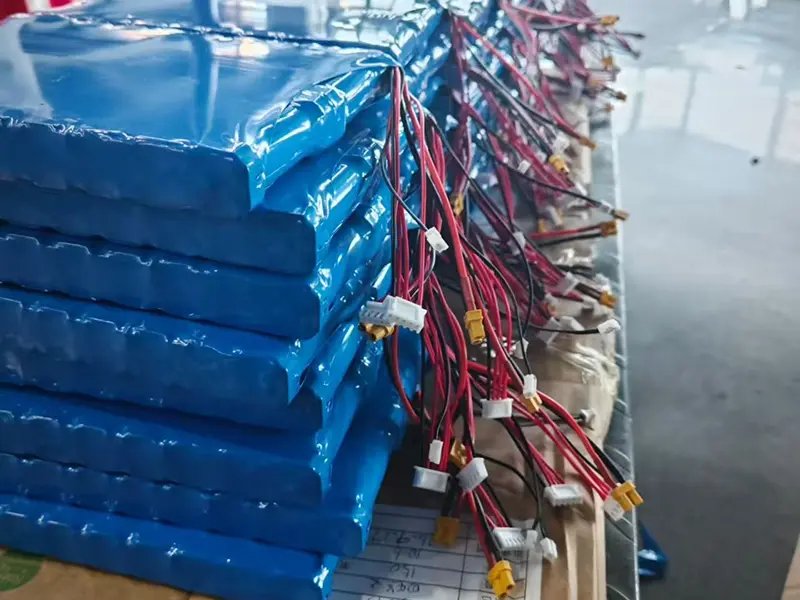

ชุดแบตเตอรี่แบบกำหนดเองพร้อมสายเคเบิลและตัวเชื่อมต่อเฉพาะโครงการที่เตรียมไว้สำหรับการผลิต

7. วิศวกรรมแบตเตอรี่เฉพาะแอปพลิเคชัน

โครงการจริงสามโครงการแสดงให้เห็นถึงลำดับความสำคัญในการปรับแต่งที่แตกต่างกัน: การจับคู่ทางไฟฟ้าและตัวเชื่อมต่อ การรวมการสื่อสาร BMS และการปรับแต่งกลไกกระแสสูง ข้อมูลประจำตัวของลูกค้าจะไม่ถูกเปิดเผย

เคส 01 — ชุดแบตเตอรี่ลิเธียมแบบกำหนดเอง 11.1V 3Ah

โหลดไฟฟ้าและการปรับแต่งขั้วต่อคู่

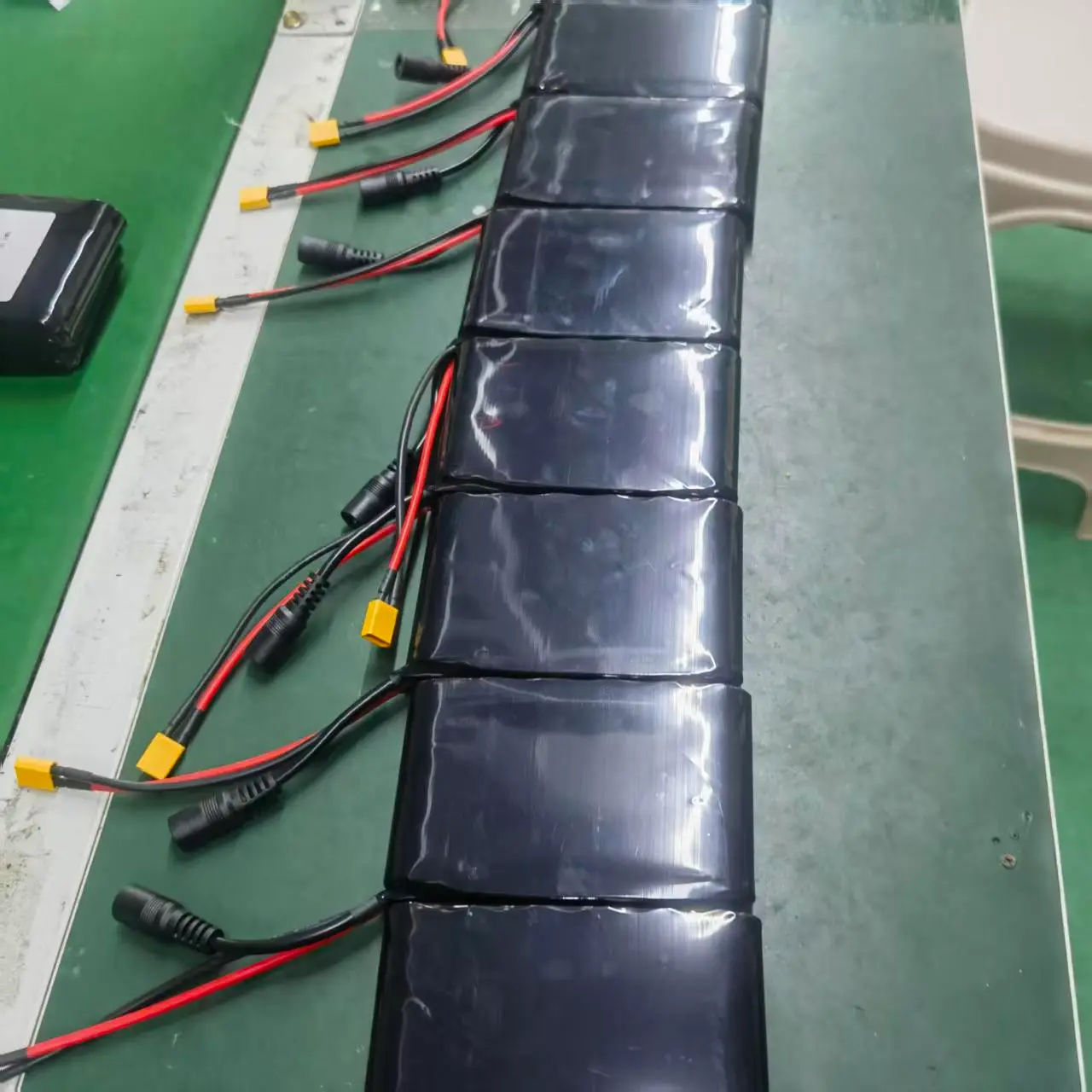

การผลิตชุดแพ็ค 11.1V 3Ah พร้อมอินเทอร์เฟซ DC และ XT60

เคส 02 — ชุดแบตเตอรี่ LiFePO4 12.8V 30Ah

การปรับแต่งการสื่อสาร BMS และ Bluetooth

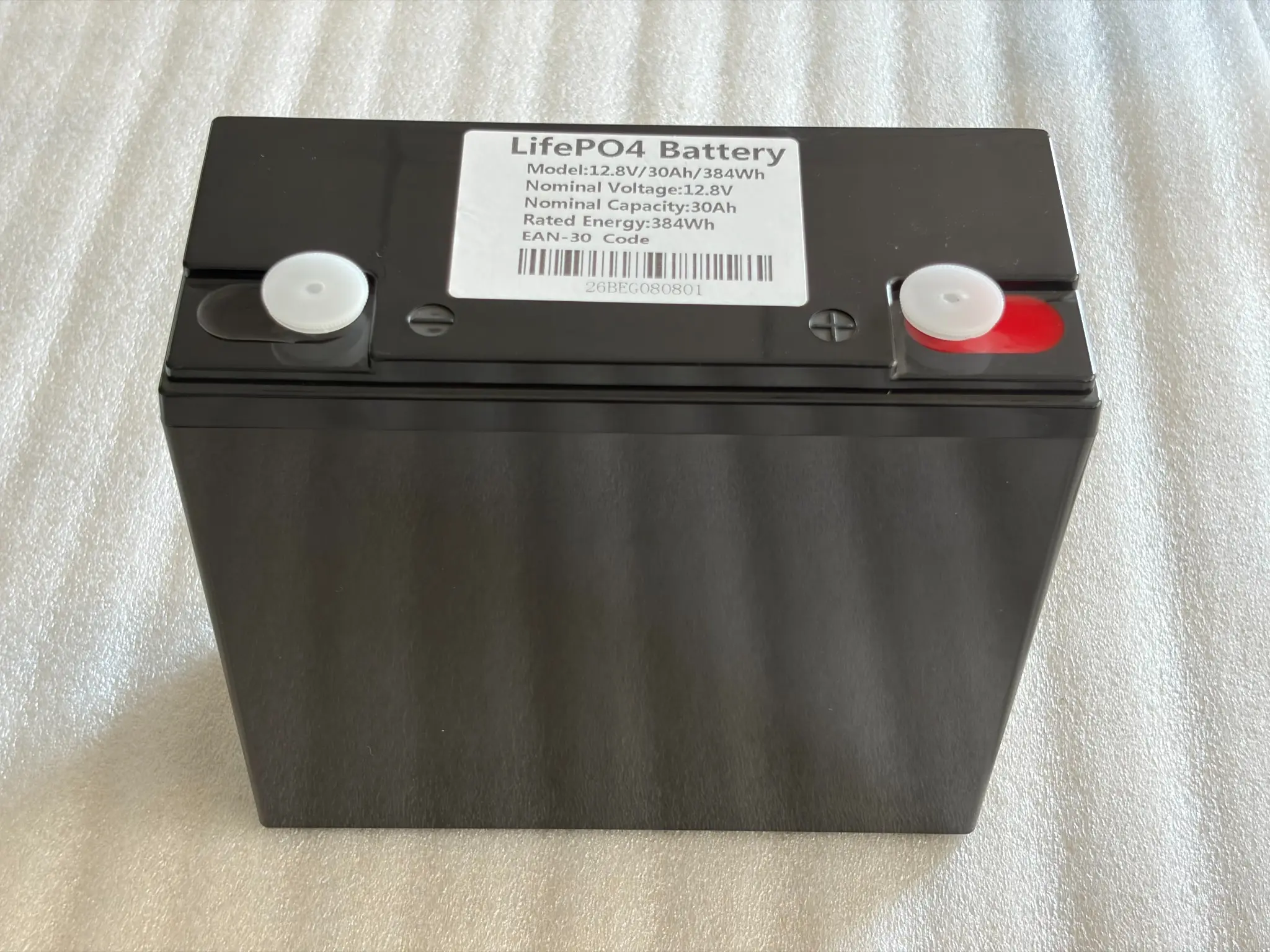

แบตเตอรี่ LiFePO4 12.8V 30Ah พร้อม 60A BMS และการสื่อสาร Bluetooth

Case 03 — 72V 25Ah ชุดแบตเตอรี่รูปทรงกำหนดเอง

เอาต์พุตกระแสสูงและฟอร์มแฟคเตอร์ทางกลพิเศษ

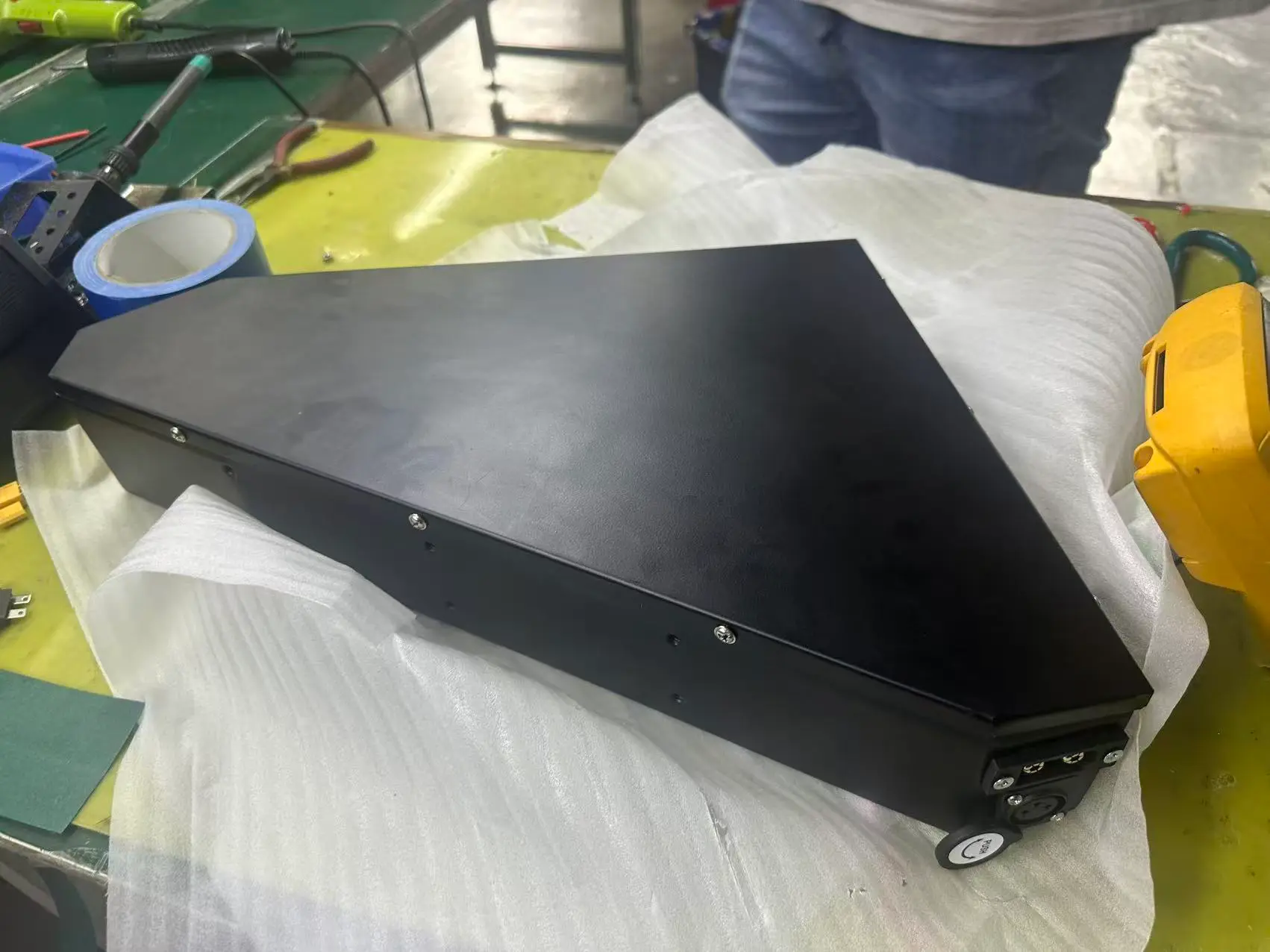

ชุดแบตเตอรี่รูปทรงกำหนดเอง 72V 25Ah พร้อมการจ่ายกระแสไฟต่อเนื่อง 150A และอินเทอร์เฟซ QS10

กรณีเหล่านี้แสดงให้เห็นว่าแรงดันไฟฟ้า ความสามารถปัจจุบัน BMS การสื่อสาร รูปร่างของกล่องหุ้ม สายเคเบิลและขั้วต่อสามารถจับคู่กับอุปกรณ์ได้อย่างไร แทนที่จะบังคับให้อุปกรณ์ยอมรับรูปแบบแบตเตอรี่คงที่

9. จากรันไทม์ของอุปกรณ์ไปจนถึงความจุของแบตเตอรี่

ชุดแบบกำหนดเองควรกำหนดขนาดจากความต้องการพลังงานของอุปกรณ์ จากนั้นตรวจสอบขีดจำกัดกระแส แรงดันไฟฟ้า และพื้นที่

การคำนวณ 60Wh เป็นเพียงจุดเริ่มต้นเท่านั้น กำลังการผลิตขั้นสุดท้ายควรพิจารณาถึงกระแสคายประจุ ประสิทธิภาพการแปลง ความลึกของการปล่อยที่อนุญาต อุณหภูมิ ค่าเผื่อการเสื่อมสภาพ โหลดสูงสุด และข้อกำหนดการสำรองเฉพาะอุปกรณ์ อัตรากำไรทางวิศวกรรมได้รับการยืนยันจากโครงการแทนที่จะใช้เปอร์เซ็นต์คงที่หนึ่งเปอร์เซ็นต์กับทุกแอปพลิเคชัน

10. แพลตฟอร์มที่มีอยู่ กึ่งกำหนดเองหรือกำหนดเองทั้งหมด

11. ต้นแบบสู่การผลิตจำนวนมาก

12. การผลิตและการตรวจสอบทางไฟฟ้า

การผลิตแบตเตอรี่แบบกำหนดเองต้องมีความสม่ำเสมอทั้งในระดับส่วนประกอบและแพ็ค การควบคุมกระบวนการโดยทั่วไปอาจรวมถึงการตรวจสอบเซลล์ขาเข้า การคัดแยกและการจับคู่เซลล์ การตรวจสอบ BMS การประกอบบรรจุภัณฑ์ การตรวจสอบประจุ/การคายประจุ การตรวจสอบการป้องกัน การเสื่อมสภาพ และการตรวจสอบขั้นสุดท้าย

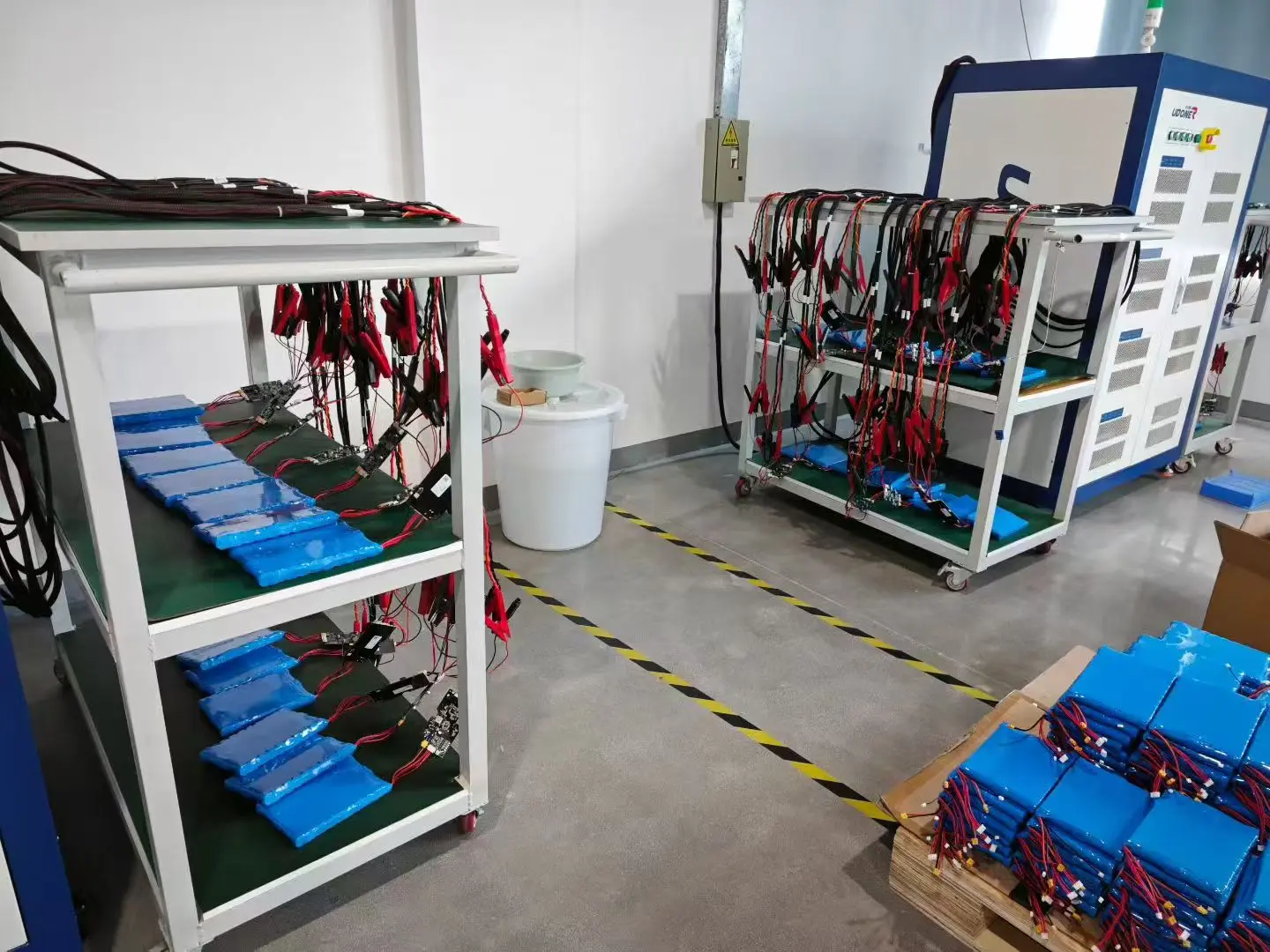

ชุดแบตเตอรี่ที่อยู่ระหว่างการทดสอบทางไฟฟ้าแบบหลายช่องสัญญาณและการตรวจสอบการผลิต

13. การสนับสนุนการรับรองและเอกสารประกอบ

ข้อกำหนดการรับรองขึ้นอยู่กับการกำหนดค่าแบตเตอรี่ขั้นสุดท้าย หมวดหมู่ผลิตภัณฑ์ขั้นสุดท้าย และตลาดปลายทาง HSS Energy สามารถรองรับเอกสารและการวางแผนการรับรองสำหรับโครงการแบตเตอรี่แบบกำหนดเองได้ ตัวอย่างของเอกสารโครงการที่มีอยู่ ได้แก่ การทดสอบการขนส่ง UN38.3, MSDS และการรับรองของตลาดที่เลือก เช่น KC สำหรับรุ่นแบตเตอรี่ที่เกี่ยวข้อง

เอกสารที่แสดงด้านล่างเป็นเพียงตัวอย่างที่เลือกเท่านั้น ไม่ได้หมายความว่าการกำหนดค่าแบตเตอรี่แบบกำหนดเองทุกรายการจะครอบคลุมโดยอัตโนมัติ ขอบเขตการรับรองเฉพาะรุ่นจะต้องได้รับการยืนยันก่อนที่จะอนุมัติคำสั่งซื้อ

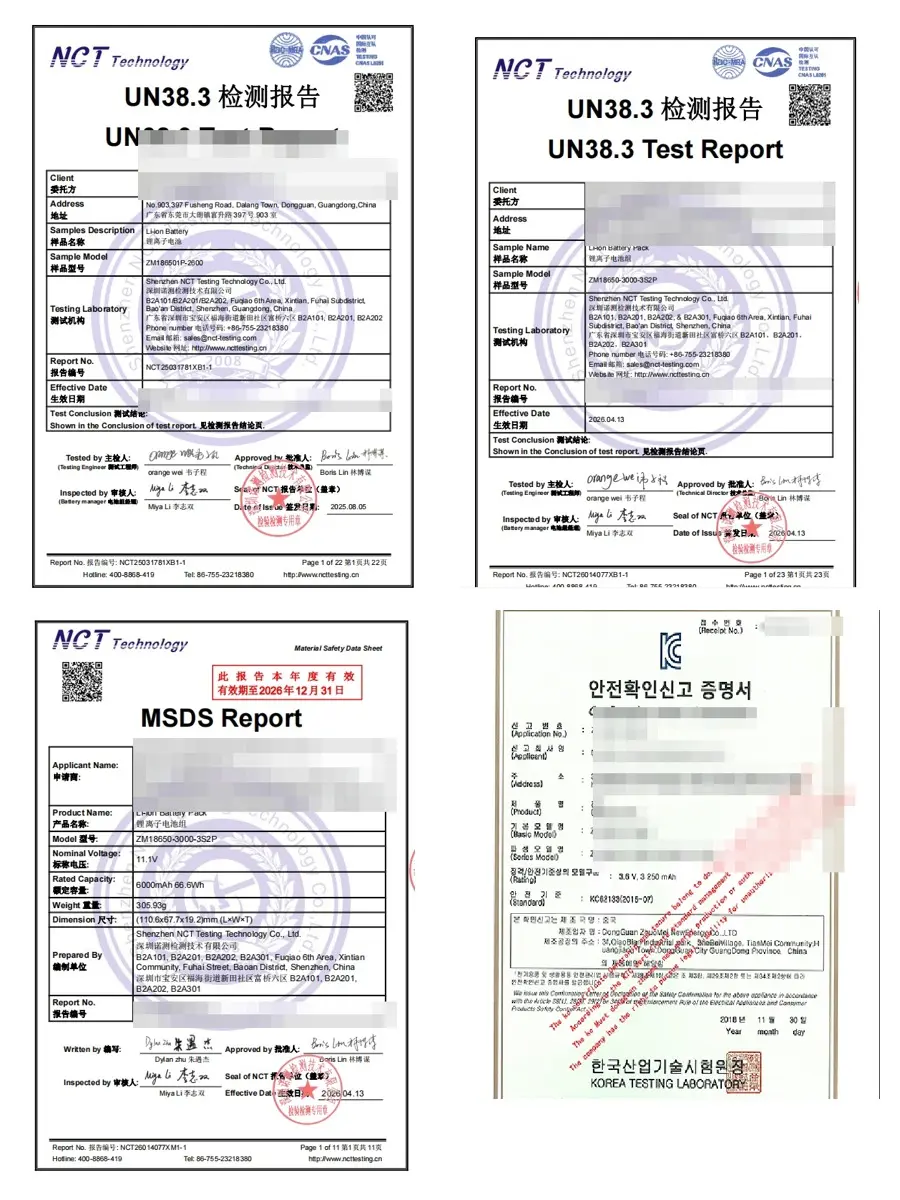

ตัวอย่างใบรับรองและเอกสารการขนส่งที่เลือก ข้อมูลผู้สมัคร/บริษัทถูกแก้ไขเพื่อการแสดงต่อสาธารณะ

เส้นทางเอกสารทั่วไป

14. ข้อมูลที่จำเป็นสำหรับโครงการแบตเตอรี่แบบกำหนดเอง

· Device name and application

· แรงดันไฟฟ้าในการทำงานและช่วงแรงดันไฟฟ้าที่อนุญาต

· กระแสหรือกำลังไฟฟ้าเฉลี่ยและจุดสูงสุด

· รันไทม์ที่จำเป็น

· ขนาดและน้ำหนักสูงสุดของแบตเตอรี่

· ข้อกำหนดแบตเตอรี่ปัจจุบันหากเปลี่ยนชุดที่มีอยู่

· วิธีการชาร์จและข้อมูลเครื่องชาร์จ

· ข้อกำหนดของตัวเชื่อมต่อ เคเบิล และการสื่อสาร

· อุณหภูมิการทำงานและสภาพแวดล้อมการติดตั้ง

· ประเทศเป้าหมาย/ข้อกำหนดการรับรอง

· ตัวอย่างและปริมาณการผลิตที่คาดหวัง

15. ประกาศเกี่ยวกับพารามิเตอร์และข้อมูลจำเพาะ

ข้อมูลจำเพาะ ตัวอย่าง และตัวเลือกการกำหนดค่าที่แสดงในหน้านี้มีไว้สำหรับการประเมินทางวิศวกรรมเบื้องต้น แรงดันไฟฟ้าขั้นสุดท้าย ความจุ ขนาด น้ำหนัก กระแสคายประจุ รุ่นของเซลล์ BMS ขั้วต่อ กล่องหุ้ม การสื่อสาร และข้อกำหนดอื่นๆ อาจเปลี่ยนแปลงได้ตามความต้องการของอุปกรณ์ ความพร้อมใช้งานของส่วนประกอบ ขอบเขตการรับรอง และการพัฒนาผลิตภัณฑ์

ข้อกำหนดขั้นสุดท้ายขึ้นอยู่กับตัวอย่างที่ได้รับอนุมัติ เอกสารข้อมูลที่ได้รับการยืนยัน ข้อตกลงทางเทคนิค PI หรือสัญญา ในกรณีที่ข้อมูลเว็บไซต์แตกต่างจากเอกสารโครงการที่ได้รับอนุมัติ เอกสารโครงการที่ได้รับอนุมัติจะมีผลเหนือกว่า

บอกเราเกี่ยวกับอุปกรณ์ของคุณ

ส่งแรงดันไฟฟ้าของอุปกรณ์ โหลด รันไทม์ที่ต้องการ พื้นที่แบตเตอรี่ วิธีการชาร์จ ตัวเชื่อมต่อ และตลาดเป้าหมาย HSS Energy สามารถประเมินได้ว่าแพลตฟอร์มที่มีอยู่ การกำหนดค่าแบบกึ่งกำหนดเอง หรือการออกแบบแบตเตอรี่แบบกำหนดเองแบบเต็มเป็นจุดเริ่มต้นที่เหมาะสมที่สุดสำหรับโครงการ
