แบตเตอรี่เก็บพลังงาน 215kWh

HSS Energy เตรียมแบตเตอรี่เก็บพลังงานของจีนขนาด 215kWh สำหรับผู้ประกอบอุปกรณ์จัดเก็บพลังงาน ผู้ติดตั้ง ผู้จัดจำหน่าย และผู้ซื้อด้านวิศวกรรมที่ต้องการแพ็คเกจแบตเตอรี่ไฟฟ้าแรงสูงที่มีขอบเขตทางเทคนิคที่ชัดเจน ไม่ใช่เพียงสิบห้าโมดูลที่วางอยู่ในตู้เท่านั้น: แรงดันไฟฟ้าแบบอนุกรม, ตรรกะ BMS หลัก, การป้องกัน DC, การสื่อสาร, การเดินสายเคเบิล, การออกแบบการระบายความร้อน และการจับคู่ PCS หรืออินเวอร์เตอร์จะต้องได้รับการตรวจสอบเป็นระบบเดียว ผู้ซื้อสามารถส่งไดอะแกรมบรรทัดเดียว รุ่นอุปกรณ์ และโปรไฟล์โหลดเพื่อรับการตรวจสอบการกำหนดค่าและใบเสนอราคาอย่างเป็นทางการ

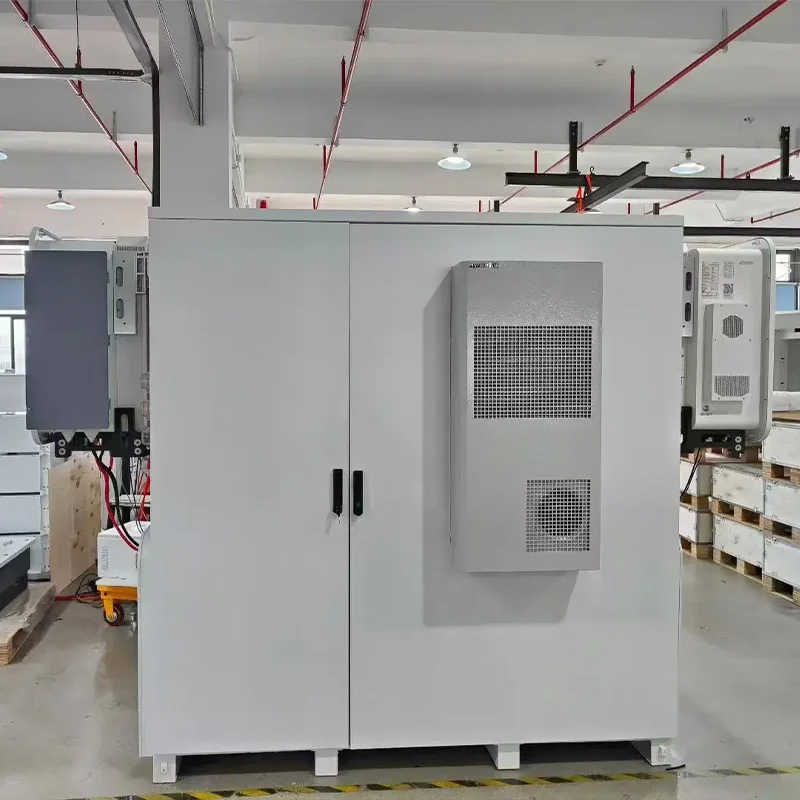

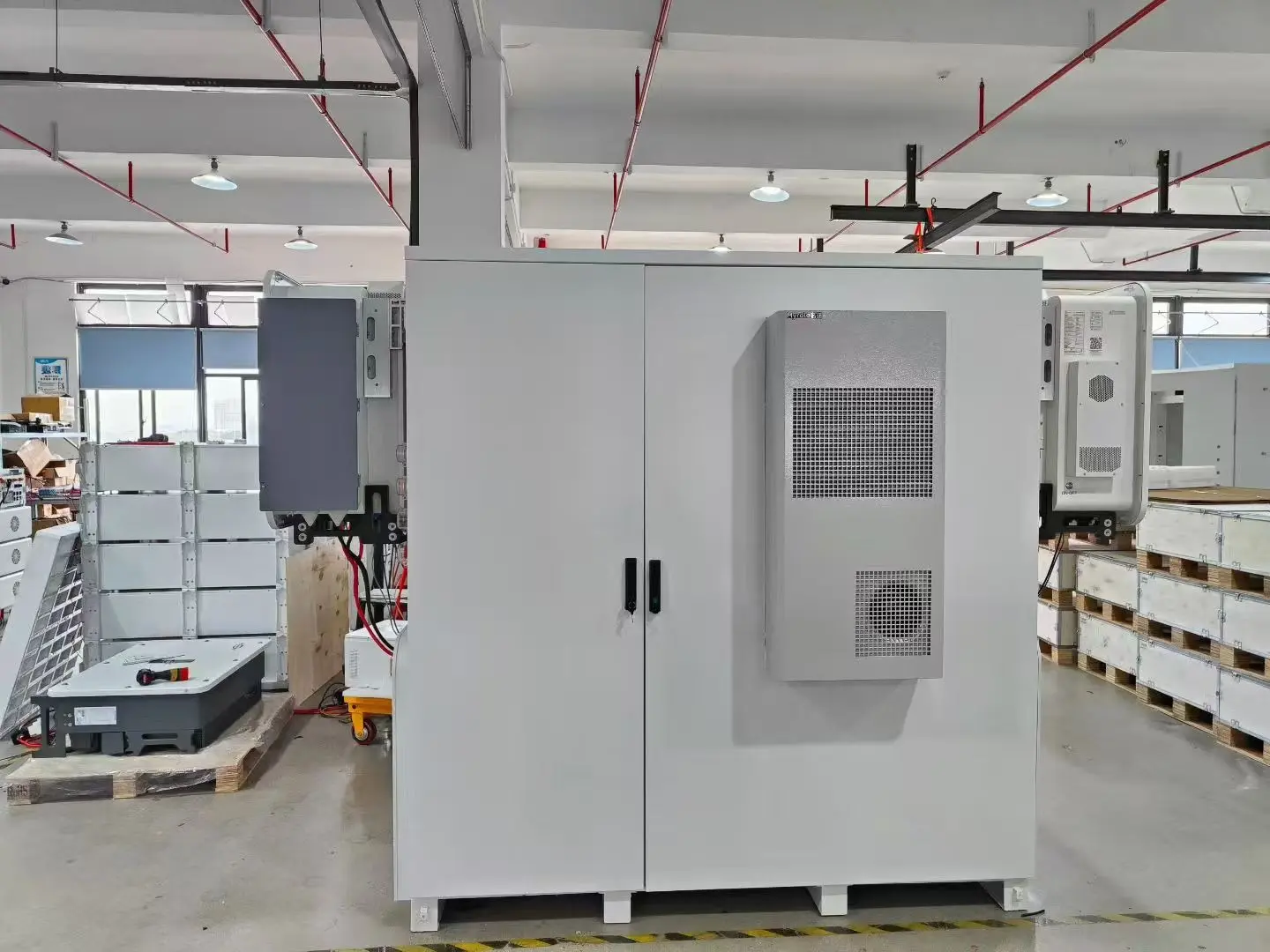

ตู้ IP55 ถ่ายภาพในเวิร์คช็อป อินเทอร์เฟซขั้นสุดท้าย การจัดการระบายความร้อน และการจัดสถานที่ได้รับการยืนยันแล้วสำหรับโครงการ

ข้อมูลทางเทคนิคหลัก

1. สถาปัตยกรรมซีรีส์ 15 เริ่มต้นด้วยหน้าต่างแรงดันไฟฟ้ากระแสตรง

ระบบจัดเก็บพลังงานแบตเตอรี่ขนาด 215kWh นี้เชื่อมต่อแบตเตอรี่ 15 ยูนิตแบบอนุกรม ความจุยังคงอยู่ที่ 280Ah ในขณะที่แรงดันไฟฟ้าเพิ่มขึ้นตามจำนวนอนุกรม ทำให้มีช่วงการทำงานที่คำนวณได้ที่ 696–864V การเลือกควรเริ่มต้นด้วยอินพุต DC สูงสุดของ PCS หรืออินเวอร์เตอร์ หน้าต่างแรงดันไฟฟ้าของแบตเตอรี่ ขีดจำกัดกระแสการชาร์จและการคายประจุ ลำดับการชาร์จล่วงหน้า และการประสานงานการป้องกัน สำหรับโครงการแบตเตอรี่เก็บพลังงานขนาด 215kWh แต่ละโครงการ HSS Energy จะบันทึกการจัดเรียงซีรีส์ ที่อยู่อุปกรณ์ ข้อกำหนดอินเทอร์เฟซ และขีดจำกัดการทำงานที่อนุญาตในข้อกำหนดทางเทคนิคที่ได้รับอนุมัติ แทนที่จะเลือกอุปกรณ์จากป้ายกำกับความจุเพียงอย่างเดียว

2. จับคู่ PCS หรืออินเวอร์เตอร์

ระบบกักเก็บพลังงานไฟฟ้าแรงสูง ถูกจับคู่กับแรงดันไฟฟ้าที่มากกว่าปกติ โปรโตคอล CAN หรือ RS485, เวอร์ชันเฟรม, กฎที่อยู่, การเชื่อมต่อสัญญาณเตือน และตรรกะควบคุมกำลังต้องยอมรับเช่นกัน HSS Energy สามารถตรวจสอบรุ่นเฉพาะจาก Deye, Solis, Afore, Growatt, FOX ESS และ Megarevo ความเข้ากันได้ได้รับการยืนยันโดยรุ่นและเวอร์ชันโปรโตคอลที่แน่นอน ไม่ถือว่าทุกผลิตภัณฑ์ที่มีชื่อแบรนด์เดียวกัน

3. ตู้ IP55 และโครงร่างแบตเตอรี่โมดูลาร์

ตู้เก็บพลังงาน LiFePO4 นำโมดูลสิบห้าโมดูล ตัวควบคุมหลัก การป้องกัน DC การเชื่อมต่อบัส และอุปกรณ์เสริมที่เกี่ยวข้องมาไว้ในตู้เดียว ตู้ด้านนอกมีระดับ IP55 ในขณะที่ชุดแบตเตอรี่แค็ตตาล็อกแต่ละชุดมีระดับ IP20 การให้คะแนนทั้งสองนี้ไม่ควรถือว่าใช้แทนกันได้ ทางเข้าสายเคเบิล อุปกรณ์ระบายอากาศหรือควบคุมอุณหภูมิ ระยะห่างในการบำรุงรักษา และฐานรากของไซต์งานได้รับการตรวจสอบโดยเทียบกับอุณหภูมิแวดล้อม ฝุ่น การสัมผัสฝน และข้อกำหนดในการติดตั้งในท้องถิ่น

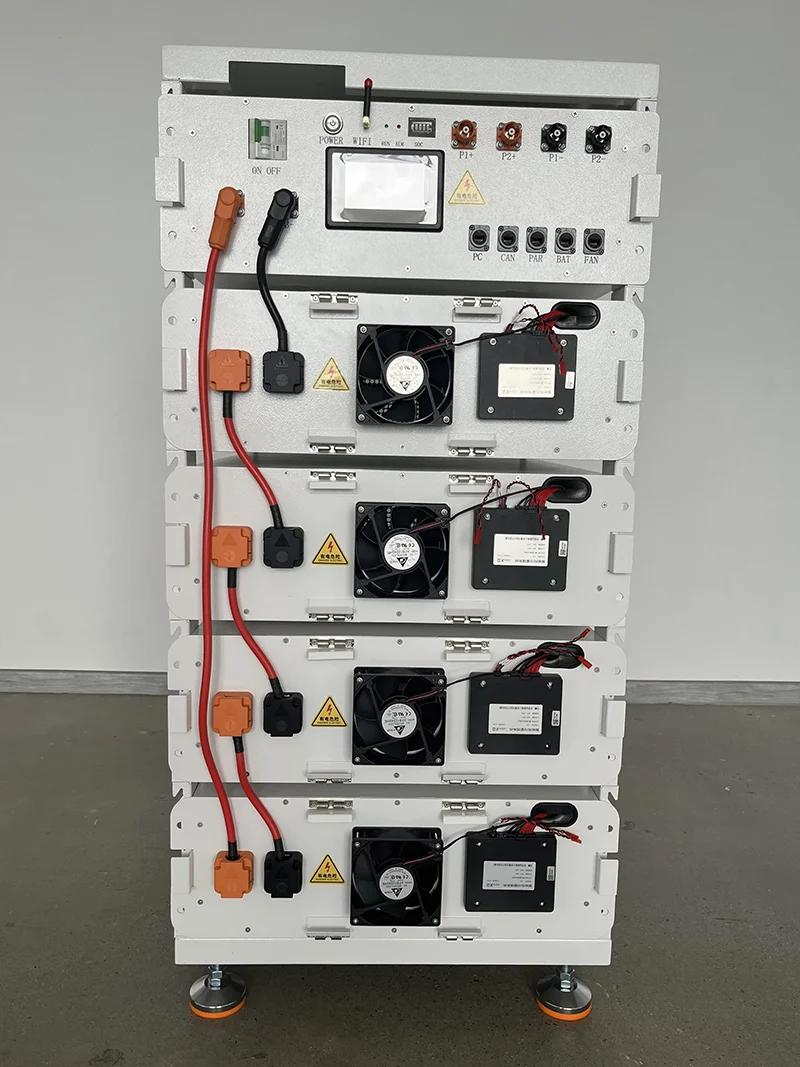

การเชื่อมต่อโมดูลไฟฟ้าแรงสูงและตัวควบคุมแสดงในภาพถ่ายเวิร์กช็อป การจัดเรียง 215kWh ที่สมบูรณ์ใช้หน่วย 51.2V 280Ah สิบห้าหน่วย

4. สถานการณ์การดำเนินงานเชิงพาณิชย์

ระบบจัดเก็บแบตเตอรี่เชิงพาณิชย์อาจรองรับการใช้พลังงานแสงอาทิตย์เอง การเปลี่ยนเวลาการใช้งาน การลดระดับสูงสุด การสำรองข้อมูลโหลดที่เลือก และโปรเจ็กต์ไมโครกริด ผลลัพธ์การดำเนินงานที่เป็นประโยชน์ขึ้นอยู่กับโปรไฟล์โหลด พลังงานที่ใช้ได้ พลังงาน PCS การผลิตพลังงานแสงอาทิตย์ และกลยุทธ์การควบคุม สำหรับใบเสนอราคาที่มีความหมาย ผู้ซื้อควรให้ข้อมูลการบริโภคล่าสุด โหลดที่สำคัญ และปัญหาที่ระบบคาดว่าจะแก้ไข การดำเนินการที่เชื่อมต่อกับโครงข่าย การถ่ายโอนนอกโครงข่าย หรือการประสานงานเครื่องกำเนิดไฟฟ้า จะต้องได้รับการตรวจสอบโดยผู้รวมระบบกับแผนการป้องกันและกระจายในพื้นที่

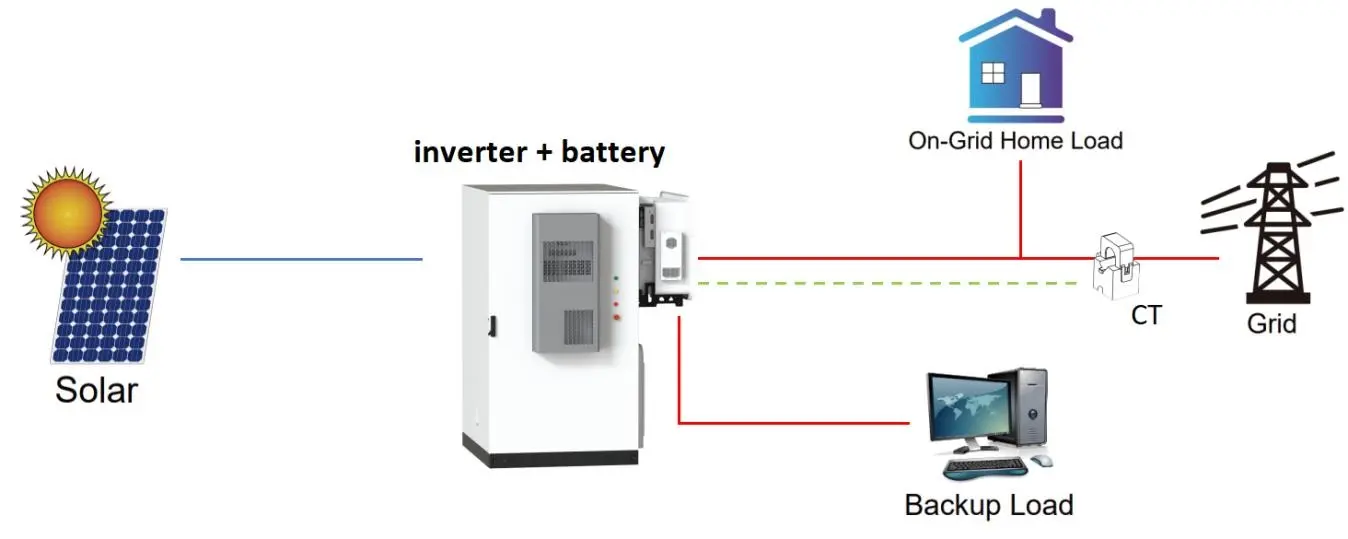

ตัวอย่างการไหลของพลังงานขั้นพื้นฐาน ไอคอนโหลดหน้าบ้านเป็นตัวอย่าง PCS, EMS, CT, grid point และสายไฟโหลดจะต้องเป็นไปตามแบบโครงการ

5. BMS ขอบเขตการสื่อสารและการดำเนินงาน

ชุดแบตเตอรี่มีอินเทอร์เฟซ CAN, RS485 และ RS232 และตัวควบคุมหลักจะรวมสถานะของโมดูลสำหรับอุปกรณ์ระดับบน ตัวเชื่อมต่อที่ตรงกันไม่ได้พิสูจน์ความเข้ากันได้ของโปรโตคอล ดังนั้นรุ่นอุปกรณ์ ไฟล์โปรโตคอล และวิธีการทดสอบการสื่อสารจึงได้รับการยืนยันก่อนการผลิต แค็ตตาล็อกแสดงรายการกระแสไฟฟ้าที่แนะนำ 140A และกระแสสูงสุด 200A ในขณะเดียวกันก็กล่าวถึงอิทธิพลของอุณหภูมิและ SOC ด้วย ดังนั้นกำลังไฟของระบบอย่างต่อเนื่องจึงถูกตั้งค่าร่วมกับการจัดการระบายความร้อนของตู้ การเดินสายเคเบิล อุปกรณ์ป้องกัน และขีดจำกัด PCS

6. หลักฐานการปรับแต่ง การควบคุมการผลิต และการปฏิบัติตามข้อกำหนด

โดยปกติระบบจัดเก็บพลังงานแบตเตอรี่ BESS จะดำเนินการผ่านการตรวจสอบการวาดภาพ การยืนยัน BOM เค้าโครงตู้ การจับคู่โปรโตคอล การอนุมัติฉลาก และการตรวจสอบบทความแรกก่อนการผลิตเป็นชุด HSS Energy ก่อตั้งขึ้นในปี 2023 และพันธมิตรนำประสบการณ์ในอุตสาหกรรมแบตเตอรี่ลิเธียมมามากกว่าสิบปี ฐานการผลิตหลายแห่งในจีนครอบคลุมพื้นที่ทั้งหมดประมาณ 12,000 ตร.ม. โดยมีการเชื่อมด้วยเลเซอร์ การประกอบอัตโนมัติ การทดสอบอายุ และการตรวจสอบขาออกที่รองรับโครงการชุดและ OEM หรือ ODM แพ็คเกจการตรวจสอบที่ให้มาสำหรับหน้านี้ประกอบด้วยใบรับรองความสอดคล้องของ CE EMC, ใบรับรองความสอดคล้องของ RoHS และรายงานการทดสอบ IEC 62619 ขอบเขตของเอกสารและการบังคับใช้ขั้นสุดท้ายจะได้รับการตรวจสอบโดยเทียบกับการกำหนดค่าที่สั่ง

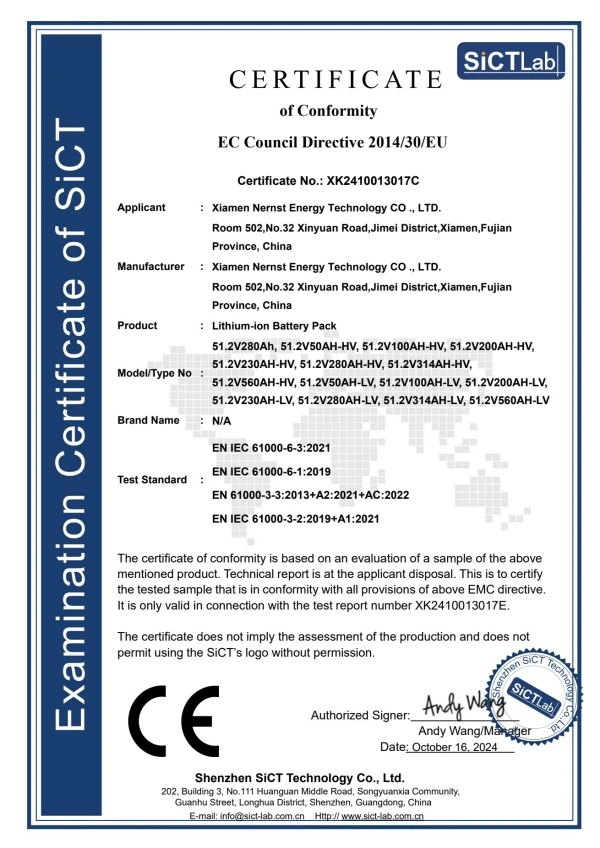

ใบรับรองความสอดคล้องของ CE EMC ที่จัดทำขึ้นสำหรับการตรวจสอบกลุ่มผลิตภัณฑ์

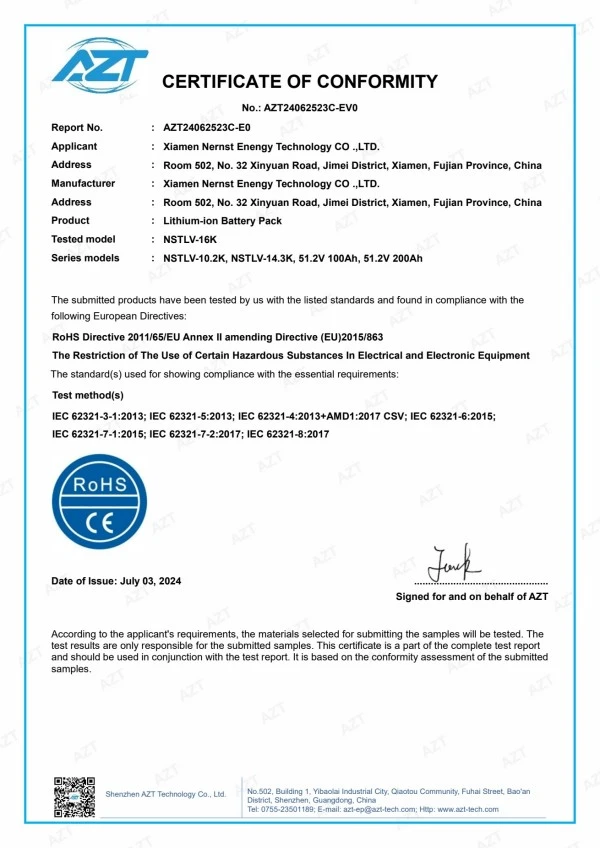

ใบรับรองความสอดคล้อง RoHS ที่จัดทำขึ้นสำหรับการตรวจสอบการปฏิบัติตามข้อกำหนด

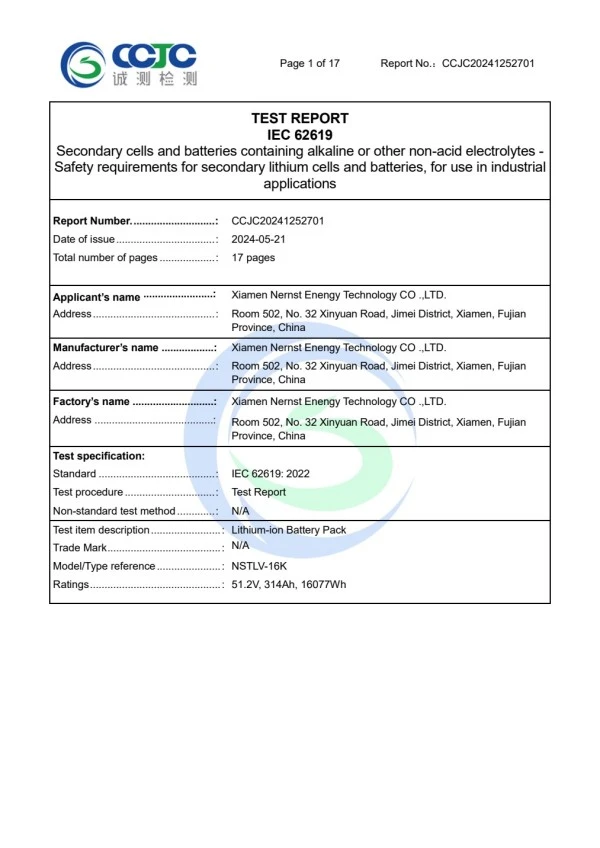

หน้ารายงานการทดสอบ IEC 62619:2022 จัดทำขึ้นเพื่อใช้เป็นเอกสารสนับสนุนการทดสอบความปลอดภัย

7. การบรรจุ การจัดส่ง และการส่งมอบหลังการขาย

ชุดแบตเตอรี่ทั้ง 15 ชุดมีน้ำหนักสุทธิรวมประมาณ 1,533 กก. ก่อนรวมตู้ ตัวควบคุม สายเคเบิล และอุปกรณ์เสริม ดังนั้นการขนถ่ายอุปกรณ์ การแยกการขนส่ง เส้นทางการเข้าถึง และการจัดวางขั้นสุดท้ายจึงควรได้รับการตกลงก่อนจัดส่ง บรรจุภัณฑ์ถูกจัดเตรียมสำหรับเส้นทางทะเลหรือถนน จุดหมายปลายทาง ฉลาก และรายการเอกสารที่ยืนยันแล้ว หลังการส่งมอบ HSS Energy จะจัดเตรียมไฟล์คู่มือและไฟล์ทางเทคนิคที่สอดคล้องกับการกำหนดค่าที่สั่งซื้อ รายละเอียดการเดินสาย การทดสอบการใช้งาน การจัดการสัญญาณเตือน และขั้นตอนการบำรุงรักษายังคงอยู่ในคู่มือการใช้งาน ดังนั้นหน้าผลิตภัณฑ์ออนไลน์จึงใช้งานได้จริงและอ่านง่าย

คำถามที่พบบ่อย

1. ทำไมระบบถึงเรียกว่า 215kWh?

51.2V 280Ah จำนวน 15 เครื่องผลิตพลังงานปกติที่คำนวณได้ที่ 215.04kWh ดังนั้นจึงนำเสนอผลิตภัณฑ์ในระดับความจุ 215kWh

2. สามารถเชื่อมต่อโดยตรงกับอินเวอร์เตอร์ Deye, Solis หรือ Growatt ใด ๆ ได้หรือไม่?

ไม่ แค่ชื่อแบรนด์อย่างเดียวไม่พอ โปรดระบุรุ่น ช่วงแรงดันไฟฟ้ากระแสตรง ขีดจำกัดปัจจุบัน และเวอร์ชันโปรโตคอล เพื่อให้ทั้งสองฝ่ายสามารถตรวจสอบความเข้ากันได้ได้

3. IP55 ใช้กับแต่ละโมดูลแบตเตอรี่หรือไม่

IP55 หมายถึงตู้ด้านนอก หน่วย 51.2V 280Ah แต่ละเครื่องมีรายการเป็น IP20 ในแค็ตตาล็อก รายการสายเคเบิลและการออกแบบการจัดการระบายความร้อนต้องเป็นไปตามสภาพไซต์จริงด้วย

4. สามารถเปลี่ยนโมดูลทั้ง 15 โมดูลจากอนุกรมเป็นแบบขนานได้หรือไม่?

หน้านี้อธิบายระบบอนุกรมไฟฟ้าแรงสูง การจัดเรียงแบบขนานจะเปลี่ยนแรงดัน กระแส การควบคุม การป้องกัน และการจับคู่อุปกรณ์ ดังนั้นจึงต้องมีการออกแบบแยกต่างหาก

5. มีเอกสารการปฏิบัติตามข้อกำหนดอะไรบ้าง?

ชุดตรวจสอบที่ให้มาประกอบด้วยเอกสารความสอดคล้อง CE EMC และ RoHS พร้อมรายงานการทดสอบ IEC 62619 ไฟล์การขนส่งและขอบเขตเอกสารที่แน่นอนได้รับการยืนยันสำหรับการกำหนดค่าคำสั่งซื้อขั้นสุดท้าย

6. ข้อมูลใดบ้างที่จำเป็นสำหรับใบเสนอราคา?

โปรดระบุกำลังเป้าหมาย โหลดหลัก รุ่น PCS หรืออินเวอร์เตอร์ สถานการณ์การทำงาน สภาพแวดล้อมการติดตั้ง ปริมาณ ประเทศปลายทาง เอกสารที่จำเป็น และวันที่จัดส่งที่คาดไว้

สอบถามโครงการ:เมื่อทำการจัดหาแบตเตอรี่จัดเก็บพลังงานขนาด 215kWh ให้ส่งแบรนด์และรุ่นของ PCS หรืออินเวอร์เตอร์ กำลังไฟของระบบ โหลดหลัก สภาพแวดล้อมของไซต์งาน ข้อกำหนดในการสื่อสาร ปริมาณ ปลายทาง และเอกสารที่จำเป็น HSS Energy จะใช้ข้อมูลนี้เพื่อตรวจสอบหน้าต่างแรงดันไฟฟ้าซีรีส์ 15 การกำหนดค่าตู้ การจับคู่โปรโตคอล ชุดไฟล์การจัดส่ง และใบเสนอราคา
