แบตเตอรี่เก็บพลังงาน 100kWh

สำหรับผู้ประกอบกิจการเปรียบเทียบซัพพลายเออร์สำหรับแบตเตอรี่เก็บพลังงาน 100kWh โรงงาน HSS Energy มีตัวเลือกโมดูล ชั้นวางหรือตู้กลางแจ้ง การติดฉลาก และการกำหนดค่าการสื่อสารรอบๆ โครงการ ชื่อนี้อธิบายถึงระดับความจุของตลาด ไม่ใช่ค่าพลังงานที่แน่นอนสำหรับทุกการจัดการ สำหรับการอ้างอิงหกโมดูล ตารางระบบแค็ตตาล็อกระบุพลังงานที่กำหนด 96.46kWh ในขณะที่หกโมดูลที่ 16.08kWh คำนวณได้ประมาณ 96.48kWh ตารางเดียวกันนี้แสดงพลังงานที่ใช้งานได้ 86.81kWh ที่ 90% DOD เนื่องจากตัวเลขพลังงานที่ระบุทั้งสองแตกต่างกัน 0.02kWh ข้อมูลจำเพาะที่ได้รับอนุมัติ แผนภาพระบบ และบันทึกการจับคู่อุปกรณ์จึงมีความสำคัญเหนือกว่าสำหรับคำสั่งซื้อ

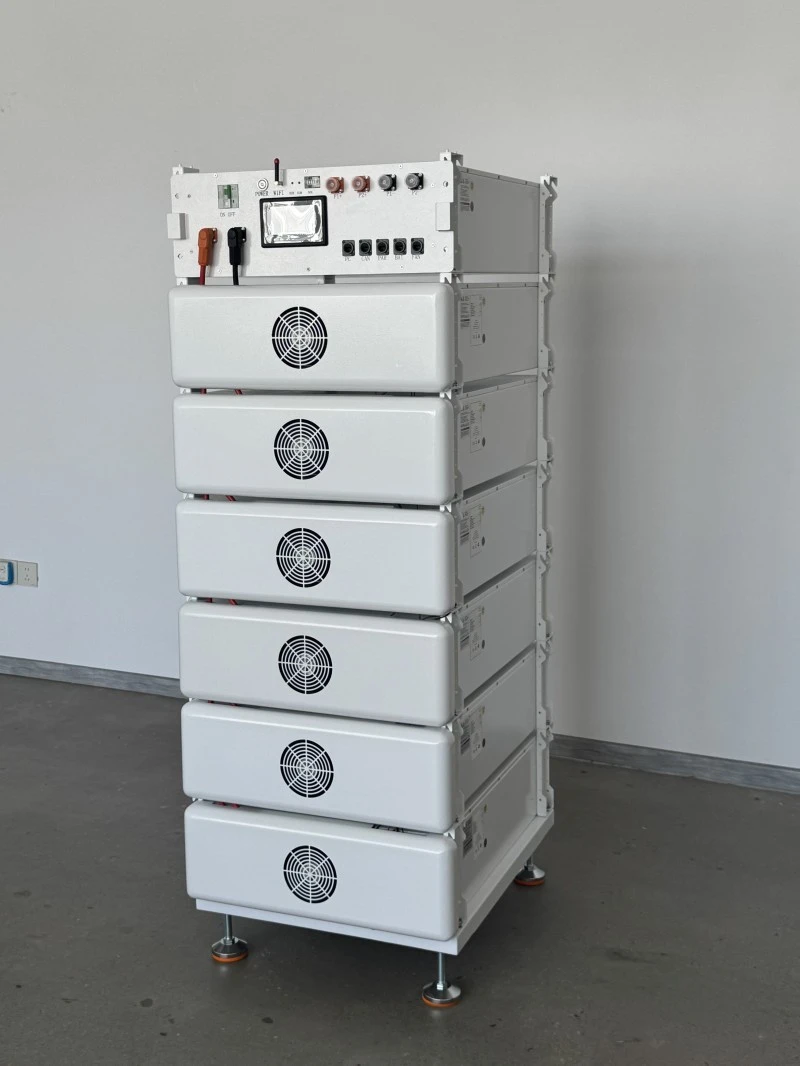

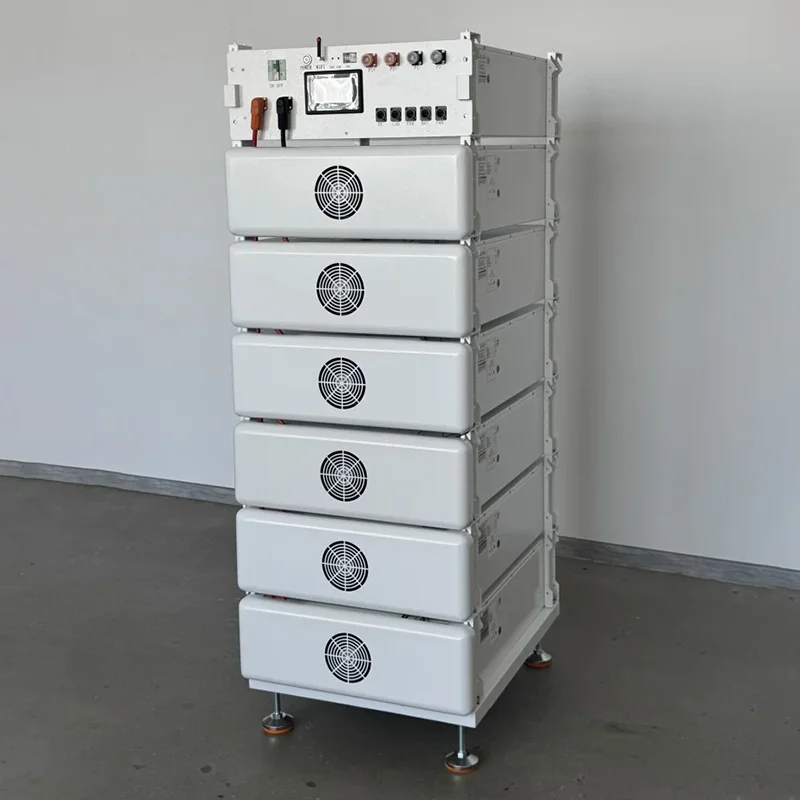

โมดูลแร็คไฟฟ้าแรงสูง 16.08kWh หกตัวเชื่อมต่อแบบอนุกรม

อ้างอิงข้อมูลจำเพาะทางเทคนิค

1. สถาปัตยกรรมความจุและการเลือกโมดูล

ระบบแบตเตอรี่ hv ขนาด 100KWH อาจใช้คลาสพลังงานของโมดูลที่แตกต่างกัน: สิบหน่วยประมาณ 10kWh, หกหน่วยระดับ 16kWh หรือสี่หน่วยระดับ 24kWh หน้านี้เน้นที่โมดูล 16.08kWh หกโมดูล การเปลี่ยนการจัดเรียงยังส่งผลต่อแรงดันไฟฟ้าของระบบ ขนาดชั้นวาง น้ำหนัก การขนส่ง และการจับคู่อุปกรณ์ด้วย ดังนั้นปริมาณโมดูลจึงไม่สามารถทดแทนจากพลังงานเพียงอย่างเดียวได้ ในระหว่างการตรวจสอบการกำหนดค่า HSS Energy จะบันทึกจำนวนโมดูล แรงดันไฟฟ้าชุด และอินเทอร์เฟซทางไฟฟ้าสำหรับแบตเตอรี่เก็บพลังงาน 100kWh ในเอกสารแนบทางเทคนิคของคำสั่งซื้อ

2. โทโพโลยีไฟฟ้าแรงสูงและการจับคู่ PCS

การเลือกแบตเตอรี่ไฟฟ้าแรงสูง เริ่มต้นด้วยหน้าต่างแรงดันไฟฟ้ากระแสตรงของ PCS หรืออินเวอร์เตอร์ การอ้างอิงหกโมดูลได้รับการจัดอันดับ 307.2V โดยมีช่วงการทำงาน 278.4-345.6V CAN หรือ RS485 ระบุอินเทอร์เฟซที่พร้อมใช้งาน มันไม่ได้พิสูจน์ความเข้ากันได้ของโปรโตคอล ก่อนการผลิต ให้ระบุแบรนด์อุปกรณ์ รุ่น เวอร์ชันโปรโตคอล และคำจำกัดความของพินสำหรับการตรวจสอบทางเทคนิค

3. ชั้นวางในร่มหรือตู้กลางแจ้ง

ในฐานะแบตเตอรี่เก็บพลังงานเชิงพาณิชย์ ระบบสามารถรองรับการจัดการจุดสูงสุดในเชิงพาณิชย์ การใช้พลังงานแสงอาทิตย์เอง และโหลดสำรองที่เลือกได้ และอาจเหมาะกับบ้านที่มีการบริโภคสูงหรือโครงการขนาดเล็กด้วย แค็ตตาล็อกแสดงรายการ IP20 สำหรับการจัดเรียงชั้นวางภายในอาคาร การจัดวางกลางแจ้งสามารถใช้ตู้เสริม IP55 ได้ แต่ระดับของตู้ไม่ได้แทนที่การตรวจสอบอุณหภูมิโดยรอบ การไหลเวียนของอากาศ ฐานราก ระยะห่างจากการให้บริการ และข้อกำหนดด้านไฟฟ้าในท้องถิ่น

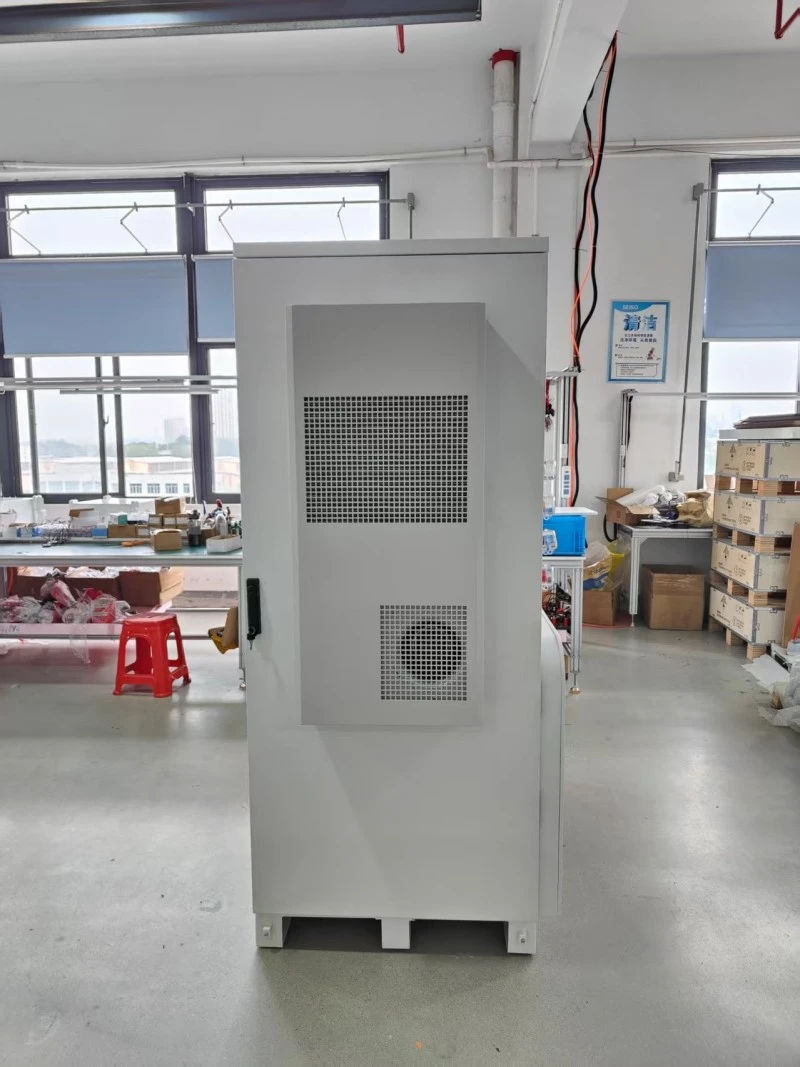

ตู้ป้องกันกลางแจ้ง โมดูลภายใน การไหลเวียนของอากาศ และอินเทอร์เฟซได้รับการยืนยันสำหรับการสั่งซื้อแต่ละครั้ง

4. การก่อสร้างแบบแยกส่วนและการเข้าถึงบริการ

แบตเตอรี่ LiFePO4 แบบติดตั้งบนแร็ค ใช้โมดูลอิสระพร้อมหน่วยควบคุมหลัก ทำให้การตรวจสอบโรงงาน การจัดส่งแบบแยกส่วน และการเข้าถึงบริการเป็นไปได้มากขึ้น โมดูลระดับ 16kWh หนึ่งโมดูลมีน้ำหนักประมาณ 118 กก. ในขณะที่การอ้างอิงแคตตาล็อกสำหรับระบบหกโมดูลมีน้ำหนักประมาณ 782 กก. การโหลดบนชั้นวาง เส้นทางการเข้าถึง และการจัดเตรียมการยกหรือรถยกควรได้รับการพิจารณาในขั้นตอนการเสนอราคา ขั้นตอนการติดตั้ง การเดินสายไฟ และการทดสอบการใช้งานโดยละเอียดอยู่ในคู่มือผลิตภัณฑ์

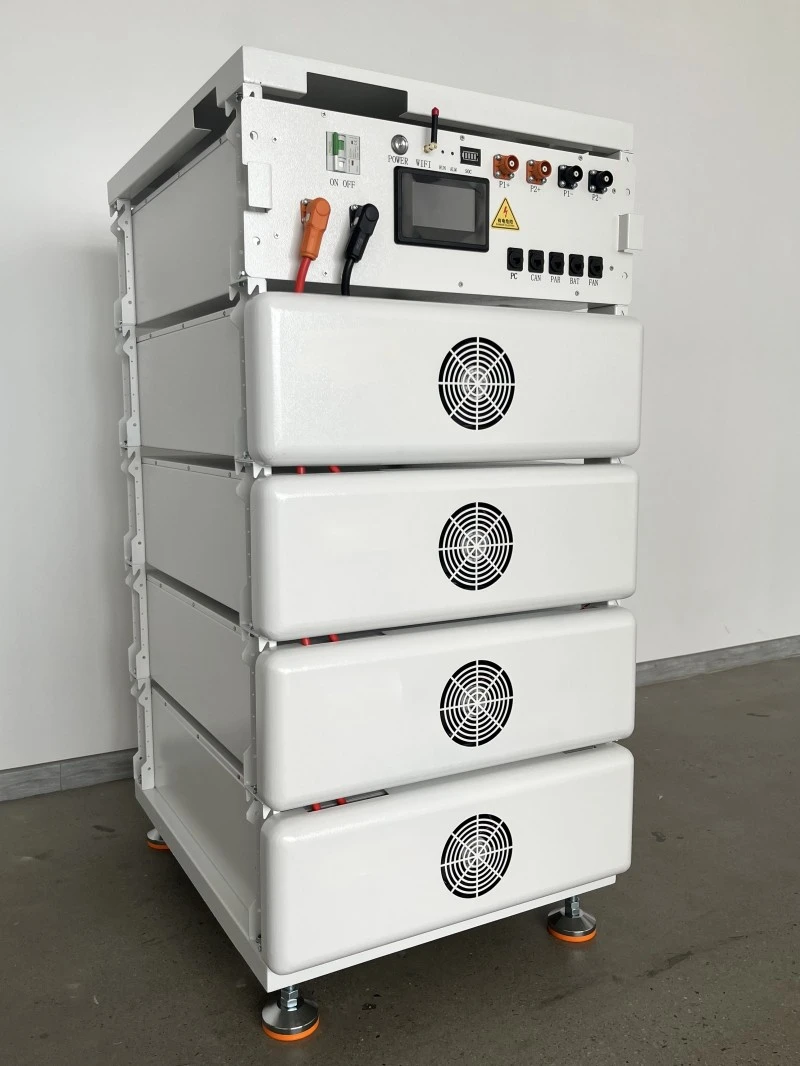

มุมมองระยะใกล้ของสแต็กโมดูลและชุดควบคุมหลัก กองที่ถ่ายภาพไว้เป็นข้อมูลอ้างอิงในการก่อสร้าง ไม่ใช่การจัดระบบหกโมดูล

5. BMS การระบายความร้อนของพัดลม และขีดจำกัดการใช้งาน

ระบบแบตเตอรี่ลิเธียมไฟฟ้าแรงสูงใช้การจัดการแบตเตอรี่เพื่อตรวจสอบสถานะของโมดูลและแลกเปลี่ยนข้อมูลกับอุปกรณ์ระดับบนผ่าน CAN หรือ RS485 แค็ตตาล็อกระบุกระแสประจุ/คายประจุที่แนะนำไว้ที่ 160A และกระแสสูงสุดอยู่ที่ 200A ในขณะที่สังเกตว่าความสามารถในปัจจุบันได้รับผลกระทบจากอุณหภูมิและ SOC การระบายความร้อนด้วยพัดลม ช่วงการทำงาน -10°C ถึง 55°C ขีดจำกัดความชื้นและระดับความสูงต้องได้รับการพิจารณาร่วมกัน แทนที่จะถือว่าความสามารถสูงสุดใดๆ เพียงอย่างเดียวเป็นความสามารถต่อเนื่องในทุกสภาวะ

6. การอนุมัติการผลิต OEM/ODM และขอบเขตการรับรอง

HSS Energy สามารถยืนยันฉลากโมดูล ชั้นวาง ตู้กลางแจ้ง การตั้งค่าการแสดงผล การกำหนดค่าการสื่อสาร และบรรจุภัณฑ์สำหรับโครงการที่กำหนด ก่อนการผลิตเป็นชุด ควรอนุมัติแบบร่าง BOM โปรโตคอล และตัวอย่าง โดยมีการประกอบ การตรวจสอบการเชื่อมต่อ การตั้งค่า BMS และบันทึกการทดสอบอายุถูกเก็บรักษาไว้เป็นชุด ใบรับรอง CE EMC ที่ให้มาคือหมายเลข XK2410013017C และขอบเขตรุ่นประกอบด้วย 51.2V 314Ah-HV เวอร์ชันที่ปรับแต่งจะยังคงอยู่ในขอบเขตนั้นจะต้องตรวจสอบกับการกำหนดค่าที่จัดส่งขั้นสุดท้ายหรือไม่

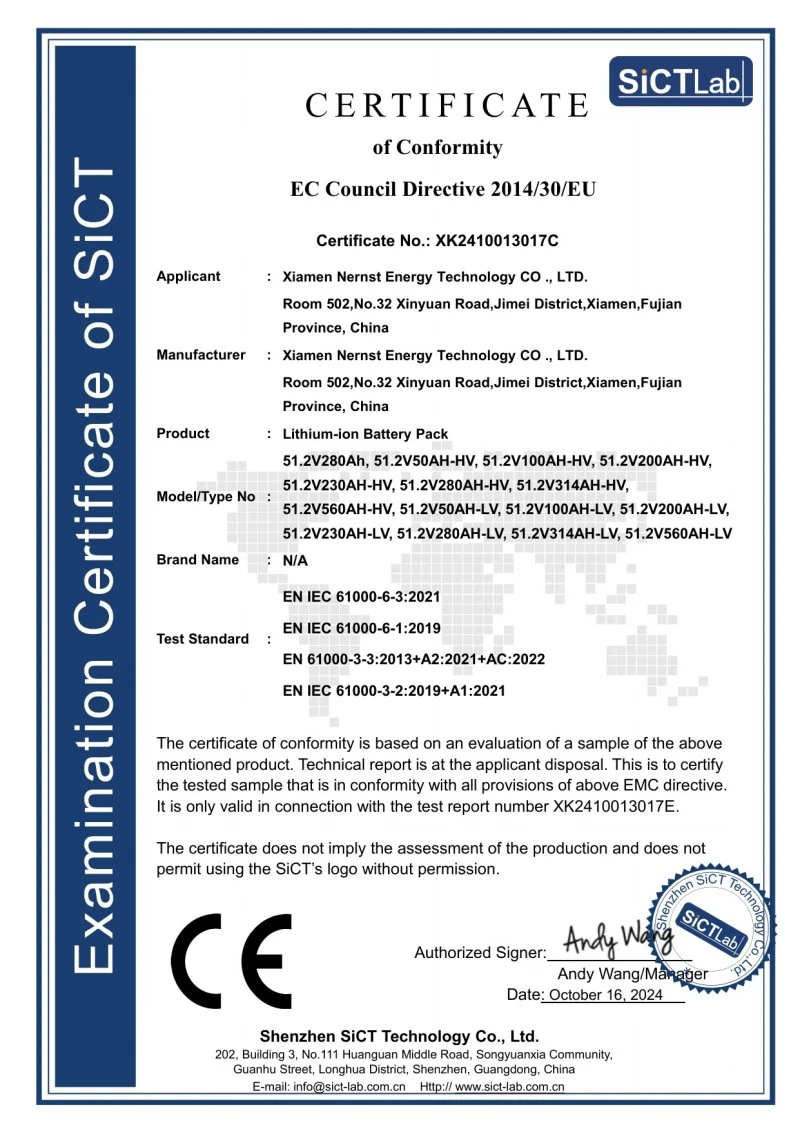

หน้าใบรับรอง CE EMC ใบรับรองเลขที่ XK2410013017C

7. การบรรจุ การจัดส่ง และการส่งมอบโครงการ

โครงการแบตเตอรี่ลิเธียมไอออนขนาด 100 กิโลวัตต์ชั่วโมงเกี่ยวข้องกับอุปกรณ์ไฟฟ้าแรงสูงจำนวนมาก ดังนั้นโมดูล หน่วยควบคุม ชั้นวางและตู้อาจต้องมีการป้องกันที่แยกจากกัน การยับยั้งชั่งใจ ฉลากสินค้าอันตราย และแผนการขนถ่าย สำหรับการเตรียมการขนส่ง ให้ระบุจุดหมายปลายทาง วิธีการขนส่ง เงื่อนไขการขนถ่าย เอกสารที่จำเป็น และจำเป็นต้องมีตู้ที่สมบูรณ์หรือไม่ รายละเอียดกล่องไม้หรือพาเลท เครื่องหมาย UN3480 และเอกสารการขนส่งจะต้องได้รับการยืนยันสำหรับโมดูลและเส้นทางจริง แทนที่จะคัดลอกจากรูปถ่ายที่แสดง

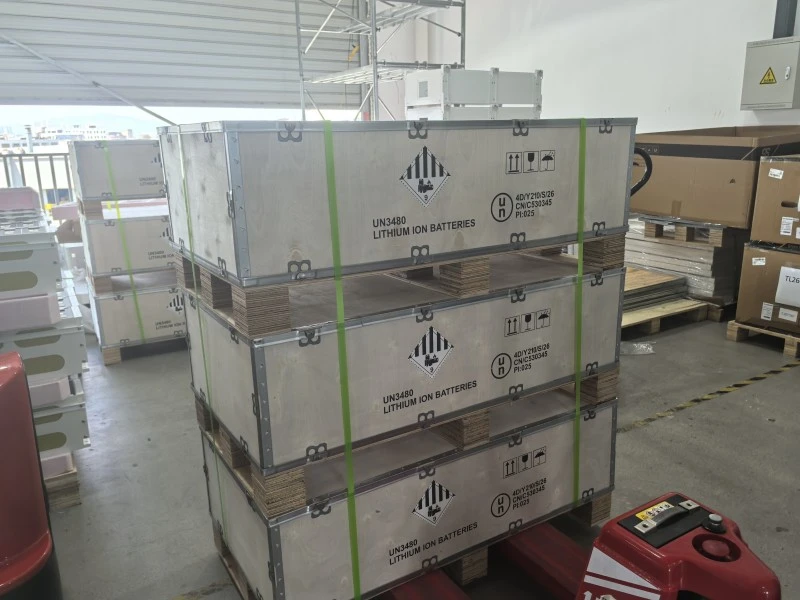

บรรจุภัณฑ์กล่องไม้สำหรับโมดูลแบตเตอรี่ไฟฟ้าแรงสูงที่มีเครื่องหมาย UN3480

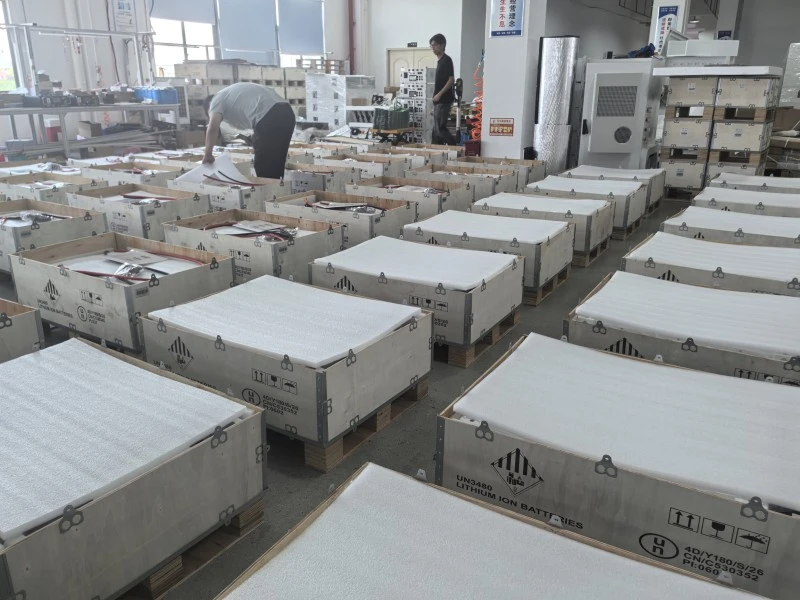

การบรรจุเป็นกลุ่มในการประชุมเชิงปฏิบัติการ วัสดุป้องกัน เคส และล็อตการจัดส่งเป็นไปตามคำสั่งซื้อ

คำถามที่พบบ่อย

1. เหตุใดผลิตภัณฑ์จึงเรียกว่า 100kWh ในเมื่อโมดูลคลาส 16kWh หกโมดูลมีพลังงานไม่เท่ากัน 100kWh

รูปภาพนี้เป็นคำอธิบายระดับความจุทั่วไป โมดูลอ้างอิงแต่ละโมดูลได้รับการจัดอันดับ 16.08kWh ดังนั้นหกโมดูลจึงคำนวณได้ประมาณ 96.48kWh; ตารางระบบแคตตาล็อกระบุ 96.46kWh ใบเสนอราคาและสัญญาควรระบุพลังงานที่ระบุตามจริง

2. สามารถเปลี่ยนโมดูลคลาส 10kWh สิบตัว, คลาส 16kWh หกตัว และคลาส 24kWh สี่ตัว แลกเปลี่ยนโดยตรงได้หรือไม่

ไม่ แรงดันไฟฟ้าของระบบ ช่วงการทำงาน ขนาด น้ำหนัก ชั้นวาง ตัวควบคุมหลัก และความเข้ากันได้ของอุปกรณ์ทั้งหมดอาจเปลี่ยนแปลงได้ จำเป็นต้องมีการตรวจสอบการกำหนดค่าระบบใหม่

3.สามารถติดตั้งระบบภายนอกอาคารได้หรือไม่?

มีตู้กลางแจ้ง IP55 ที่เป็นอุปกรณ์เสริมให้เลือก การให้คะแนนตู้เป็นเพียงส่วนหนึ่งของการออกแบบไซต์ อุณหภูมิ การทำความเย็น ฐานราก ทางเข้าสายเคเบิล พื้นที่ให้บริการ และข้อกำหนดในท้องถิ่น ยังคงต้องได้รับการยืนยัน

4. พอร์ต CAN หรือ RS485 หมายความว่าแบตเตอรี่สามารถเชื่อมต่อกับพีซีหรืออินเวอร์เตอร์ทุกเครื่องได้หรือไม่

ไม่ ตัวเชื่อมต่อที่ตรงกันไม่รับประกันการจับคู่โปรโตคอล การระบุที่อยู่ หรือคำจำกัดความของข้อมูล ระบุรุ่นอุปกรณ์ เวอร์ชันโปรโตคอล และคำจำกัดความของพินก่อนสั่งซื้อ

5. ใบรับรอง CE ครอบคลุมการปรับเปลี่ยน OEM ทุกรายการโดยอัตโนมัติหรือไม่

ไม่จำเป็น. ขอบเขตใบรับรองที่ให้มาประกอบด้วย 51.2V 314Ah-HV แต่การเปลี่ยนแปลงของตู้ โครงสร้าง ไฟฟ้า หรืออื่นๆ จะต้องได้รับการตรวจสอบโดยเทียบกับการกำหนดค่าขั้นสุดท้ายและขอบเขตใบรับรอง

รายการตรวจสอบใบเสนอราคา:เมื่อประเมินแบตเตอรี่จัดเก็บพลังงาน 100kWh ให้แชร์พลังงานเป้าหมาย การจัดเรียงโมดูลที่ต้องการ รุ่น PCS หรืออินเวอร์เตอร์ โหลดหลัก สภาพแวดล้อมการติดตั้ง ชั้นวางในอาคารหรือข้อกำหนดของตู้ IP55 โปรโตคอล ปริมาณ ปลายทาง เอกสารรับรองที่จำเป็น และเป้าหมายการจัดส่ง HSS Energy จะตรวจสอบประเด็นเหล่านี้ก่อนที่จะออกโครงร่างและข้อเสนอเชิงพาณิชย์
