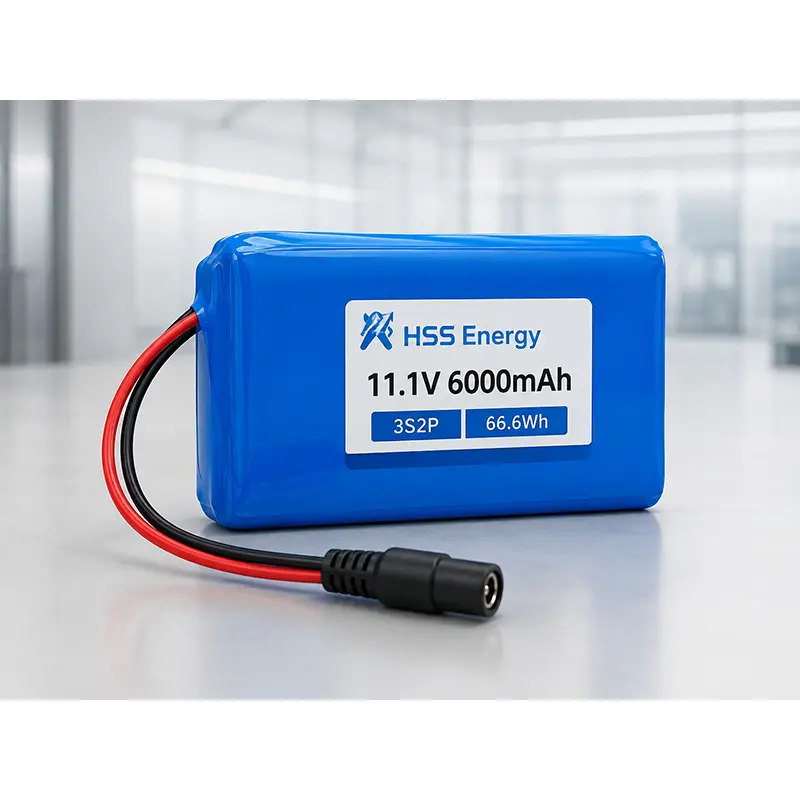

สำหรับอุปกรณ์พกพาที่จัดลำดับความสำคัญรันไทม์มากกว่าขนาดแพ็คขั้นต่ำ ชุดแบตเตอรี่ China 11.1V 6000mAh ของโรงงาน HSS Energy เป็นแพลตฟอร์ม 3S2P ที่ได้รับการทดสอบซึ่งสร้างจากเซลล์ ZM18650-3000 จำนวน 6 เซลล์ การกำหนดค่าอ้างอิง 66.6Wh รองรับการชาร์จและการคายประจุอย่างต่อเนื่องสูงสุด 6A ในขณะที่เครื่องชาร์จ ขั้วต่อ สายเคเบิล และขนาดที่พอดียังคงเป็นอุปกรณ์เฉพาะ
66.6Wh
6เอ
305.93ก
110.6×67.7×19.2มม
จัดอันดับพลังงาน
การคายประจุต่อเนื่องสูงสุด
มวลตัวอย่าง
ขนาดแพ็ค
พารามิเตอร์
การกำหนดค่าอ้างอิงที่ทดสอบแล้ว
ประเภทแบตเตอรี่
แบตเตอรี่ลิเธียมไอออนแบบรีชาร์จ; แพลตฟอร์มเซลล์ทรงกระบอก 18650
แบบอย่าง
18650-3000-3S2P
การกำหนดค่า
3S2P; รวม 6 เซลล์
เซลล์โมเดล
ZM18650-3000
แรงดันไฟฟ้าที่กำหนด
11.1V
ความจุสูงสุด
6000mAh
แรงดันไฟชาร์จจำกัด
12.6V
กระแสไฟชาร์จมาตรฐาน
1200mA
กระแสไฟชาร์จต่อเนื่องสูงสุด
6000mA (6A)
สิ้นสุดการชาร์จปัจจุบัน
120mA
ปล่อยแรงดันไฟฟ้าตัด
9.0V
กระแสคายประจุมาตรฐาน
กระแสคายประจุต่อเนื่องสูงสุด
110.6 × 67.7 × 19.2 มม. (ยาว × กว้าง × สูง)
305.93 ก
ลักษณะที่ปรากฏอ้างอิง
ทรงลูกบาศก์สีน้ำเงินโดยประมาณ
ขั้วต่อ/สายเคเบิล
ตัวอย่างที่ทดสอบแสดงขั้วต่อแบบกระบอก DC ขั้วต่อสุดท้าย ขั้วไฟฟ้า และความยาวสายเคเบิลจำเป็นต้องมีการตรวจสอบการกำหนดค่า
หมายเหตุข้อมูลจำเพาะ: ค่าข้างต้นใช้กับการกำหนดค่าอ้างอิงที่ทดสอบแล้ว การเปลี่ยนแปลงเซลล์ การออกแบบการป้องกัน ขั้วต่อ สายเคเบิลหรือโครงสร้างแพ็ค จำเป็นต้องมีการบูรณาการใหม่และการตรวจสอบเอกสาร
ออกแบบโดยใช้แบตเตอรี่ 11.1V 6000mAh การกำหนดค่านี้จัดลำดับความสำคัญของรันไทม์และเฮดรูมปัจจุบันที่ยาวนานกว่าขนาดและมวลขั้นต่ำ โครงสร้าง 3S2P จะเหมาะสมกว่าเมื่ออุปกรณ์สามารถรับซองอ้างอิงที่ทดสอบแล้วขนาดใหญ่กว่าได้ และพลังงานที่เก็บไว้เพิ่มเติมจะให้ค่าเวลาการทำงานที่มีความหมาย
จุดตัดสินใจ
6000mAh 3S2P

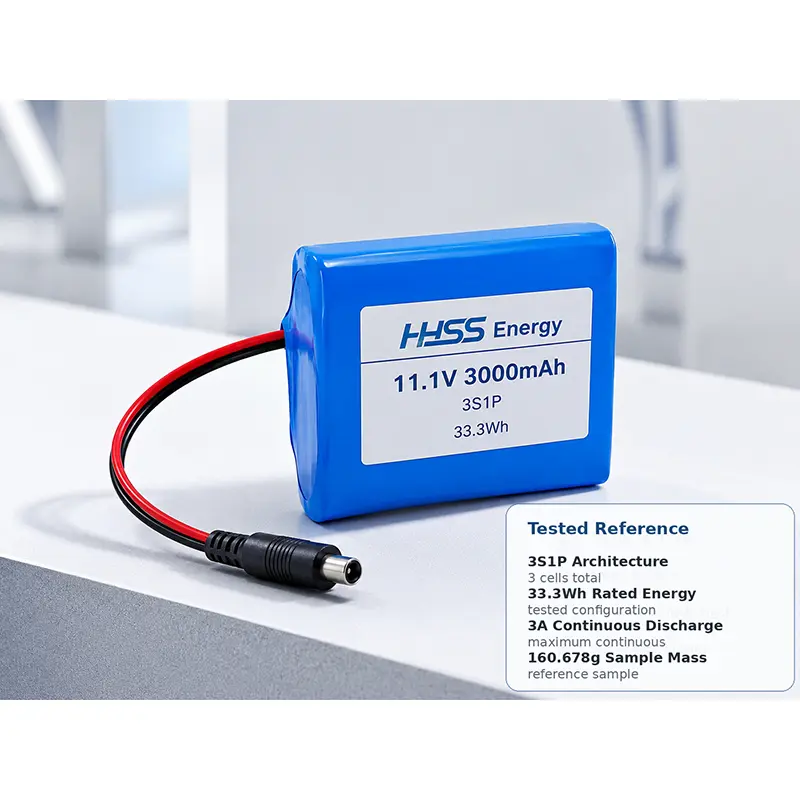

3000mAh 3S1P
ลำดับความสำคัญหลัก
รันไทม์นานขึ้น/เฮดรูมปัจจุบันมากขึ้น
การติดตั้งที่กะทัดรัด
พลังงาน
33.3Wh
ขนาด
110.6 × 67.7 × 19.2 มม
69.6 × 55.2 × 19.2 มม
มวล
160.678 ก
3เอ
โครงสร้าง 3S2P ยังคงใช้สถาปัตยกรรมแรงดันไฟฟ้าสามซีรีส์เดียวกันในขณะที่เพิ่มเส้นทางเซลล์คู่ขนานที่สอง ซึ่งเพิ่มพิกัดความจุและพลังงานเป็นสองเท่าเมื่อเทียบกับรุ่นกะทัดรัด แต่ยังเพิ่มซองอ้างอิงเป็น 110.6 × 67.7 × 19.2 มม. และมวลตัวอย่างเป็น 305.93 กรัม ดังนั้น ควรยืนยันพื้นที่ของตู้ตั้งแต่เนิ่นๆ
สำหรับอุปกรณ์ที่ได้รับการออกแบบโดยใช้สถาปัตยกรรม 11.1V เดียวกัน ชุดแบตเตอรี่ลิเธียมไอออน 3S2P 6000mAh สามารถเพิ่มเวลาทำงานโดยไม่ต้องบังคับให้ออกแบบระบบแรงดันไฟฟ้าที่สูงขึ้นใหม่ ประโยชน์จะสูงสุดเมื่ออุปกรณ์มีพื้นที่ภายในเพียงพอสำหรับแพ็คที่กว้างขึ้น และอาจจำเป็นต้องชาร์จหรือเปลี่ยนแบตเตอรี่บ่อยครั้ง
การกำหนดค่าที่ทดสอบแสดงรายการกระแสประจุและคายประจุมาตรฐาน 1200mA, กระแสประจุและกระแสคายประจุต่อเนื่องสูงสุด 6A, กระแสประจุปลาย 120mA และจุดตัดการคายประจุ 9.0V เอาต์พุตของเครื่องชาร์จ การตั้งค่าการป้องกัน และเกจสายเคเบิลควรได้รับการตรวจสอบร่วมกัน เนื่องจากความจุที่สูงกว่าไม่ได้ทำให้เครื่องชาร์จทุกเครื่องสามารถใช้งานร่วมกันได้
ในอุปกรณ์ที่มีอายุการใช้งานยาวนาน ชุดแบตเตอรี่ 6Ah 18650 ให้ระยะการทำงานที่มากกว่าและเพดานกระแสไฟต่อเนื่องที่ผ่านการตรวจสอบแล้วสูงกว่าแบตเตอรี่ทางเลือกขนาดกะทัดรัด สิทธิประโยชน์จะใช้เฉพาะเมื่อความต้องการโหลดจริงและการเริ่มต้นใช้งานอยู่ภายในขีดจำกัดที่ทดสอบเท่านั้น ไม่มีการอ้างสิทธิ์ตัวเลขปัจจุบันสูงสุดที่สูงกว่าแยกต่างหาก
อุปกรณ์ตรวจสอบแบบพกพา หน้าจอแสดงค่าสถานะการตรวจสอบแบบเคลื่อนที่ และเครื่องมือภาคสนามเป็นทิศทางการใช้งานที่ชัดเจนที่สุด เนื่องจากผลิตภัณฑ์เหล่านี้มักต้องใช้เวลาห่างจากเครื่องชาร์จนานกว่า แบตเตอรี่ลิเธียมไอออน 11.1V 6Ah สามารถรองรับเซสชันภาคสนามที่ยาวนานขึ้นผ่านการสำรองพลังงาน 66.6Wh หากตัวเครื่องสามารถรองรับพื้นที่ใช้งานที่กว้างขึ้นและมีมวลที่สูงขึ้นได้
ดังนั้นการเลือกจึงควรเป็นไปตามโปรไฟล์การทำงานที่สมบูรณ์มากกว่าที่จะเลือก Ah เพียงอย่างเดียว การกำหนดค่า 3S2P นี้สามารถปรับปรุงเวลาการทำงานในภาคสนามได้ แต่ตู้แบบมือถือที่มีขนาดเล็กกว่าหรือผลิตภัณฑ์ที่ไวต่อน้ำหนักอย่างมากอาจยังคงนิยมทางเลือก 3000mAh แม้ว่าแรงดันไฟฟ้าของระบบจะเท่ากันก็ตาม
ภาพวาดทางกลควรยืนยันระยะห่างของตัวเชื่อมต่อ ทางออกของสายเคเบิล ความดันในการติดตั้ง และการเข้าถึงบริการ ก่อนที่การออกแบบจะหยุดชะงัก สำหรับลูกค้าที่เปรียบเทียบแบตเตอรี่แบบชาร์จได้ 11.1V 6000mAh ซองขนาด 110.6 × 67.7 × 19.2 มม. ที่ทดสอบ พลังงาน 66.6Wh และความสามารถกระแสไฟต่อเนื่อง 6A ช่วยให้รันไทม์แข็งแกร่งขึ้น เมื่ออุปกรณ์สามารถรองรับแพ็คที่ใหญ่กว่าได้

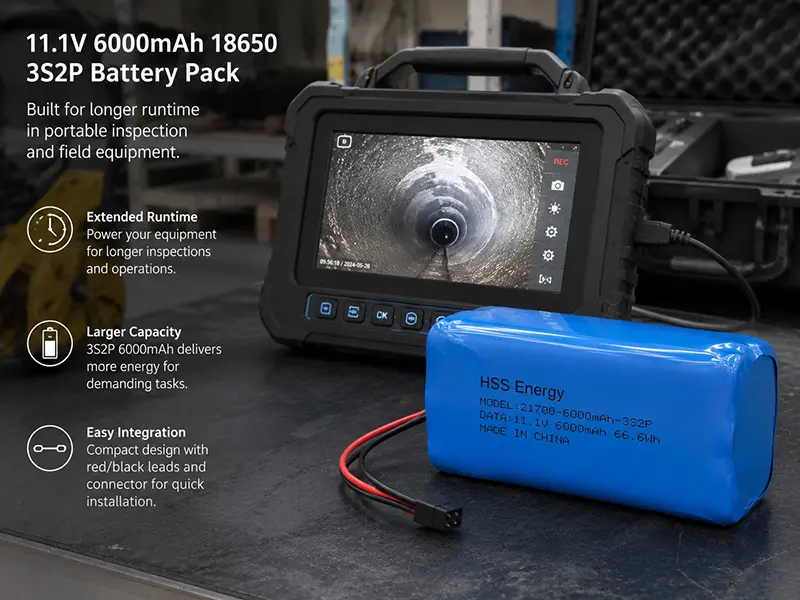

แอปพลิเคชันฟิลด์รันไทม์ที่ยาวขึ้น

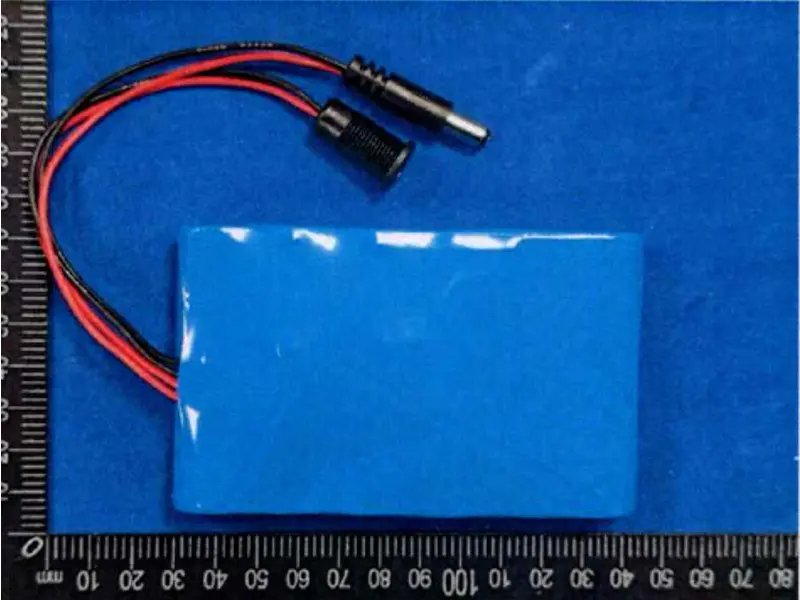

ตัวอย่างอ้างอิงที่ทดสอบแล้ว
รูปภาพแอปพลิเคชันแสดงทิศทางการใช้งานอุปกรณ์แบบพกพาที่มีรันไทม์นานขึ้นสำหรับเซสชันภาคสนามโดยห่างจากเครื่องชาร์จ ภาพตัวอย่างที่ทดสอบจะแสดงแบบฟอร์มชุดอ้างอิง การจัดเรียงลีด และตัวเชื่อมต่อที่ใช้ในไฟล์ทดสอบที่รองรับ

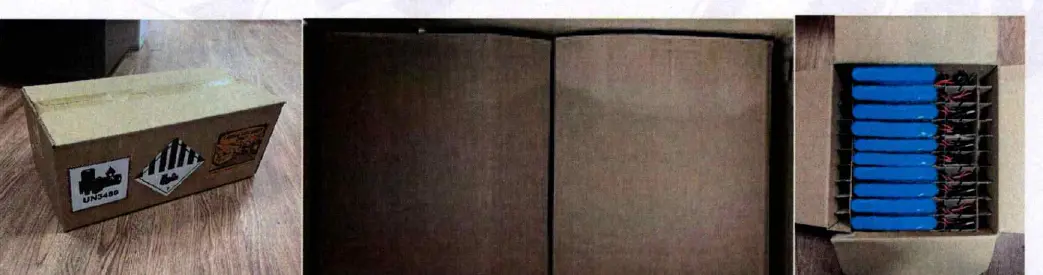

การอ้างอิงบรรจุภัณฑ์ที่ทดสอบแล้วสำหรับการกำหนดค่าการขนส่งที่จัดทำเป็นเอกสาร
แพ็ค 66.6Wh ที่ทดสอบแล้วได้รับการรองรับโดยไฟล์การทดสอบและการขนส่งที่แน่นอนที่แสดงตัวอย่างด้านล่าง สามารถจัดเตรียมเอกสารฉบับเต็มเพื่อตรวจสอบโครงการหรือยืนยันคำสั่งซื้อได้

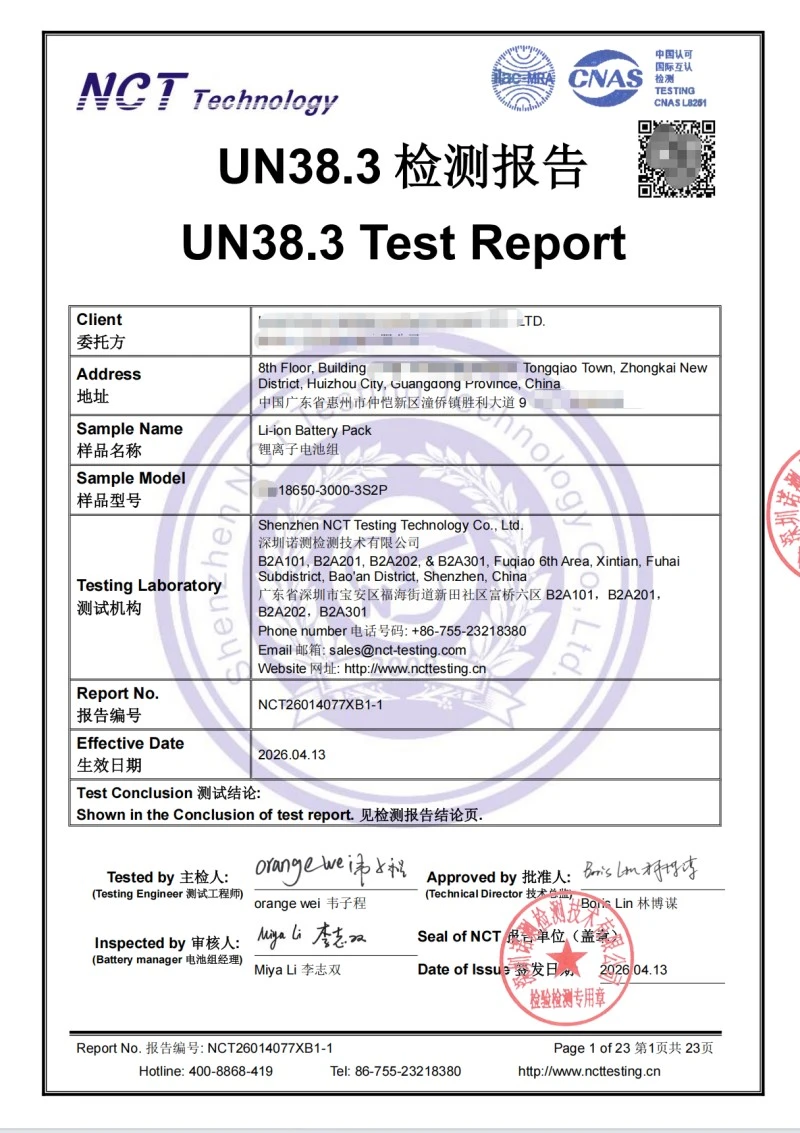

รายงานผลการทดสอบ UN38.3 ตัวอย่างการอ้างอิง

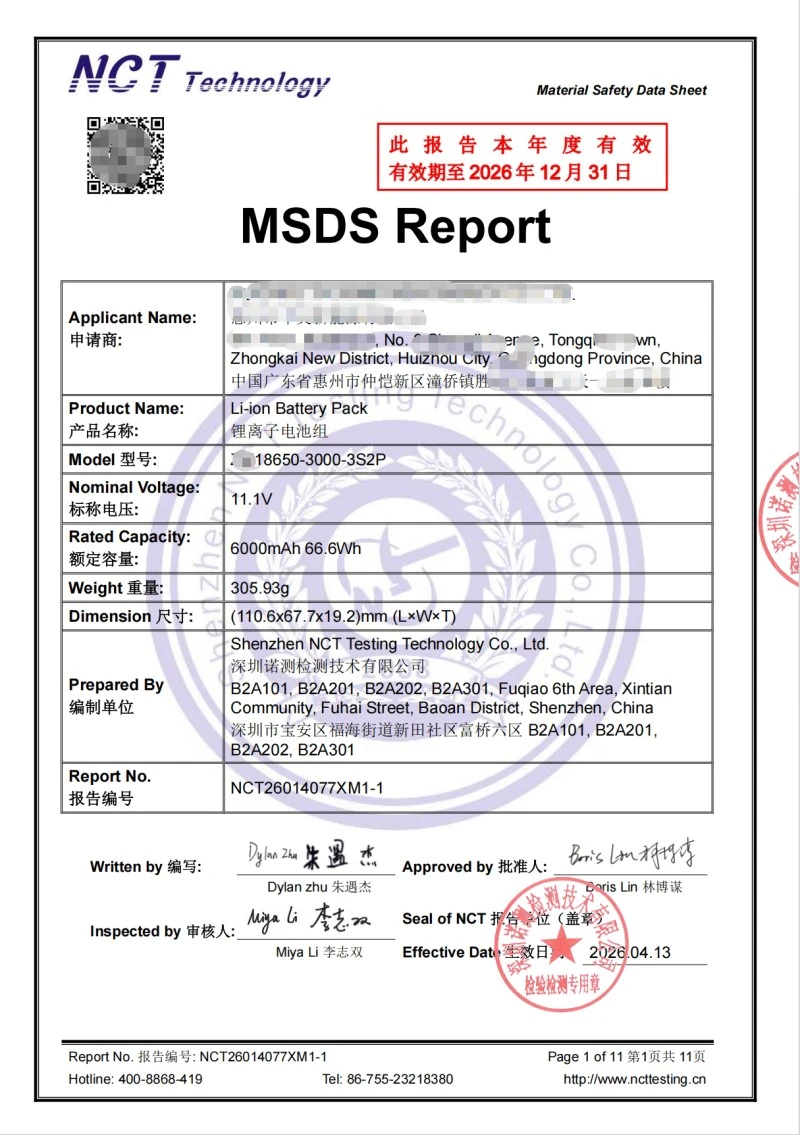

เอกสารความปลอดภัย ตัวอย่างการอ้างอิง

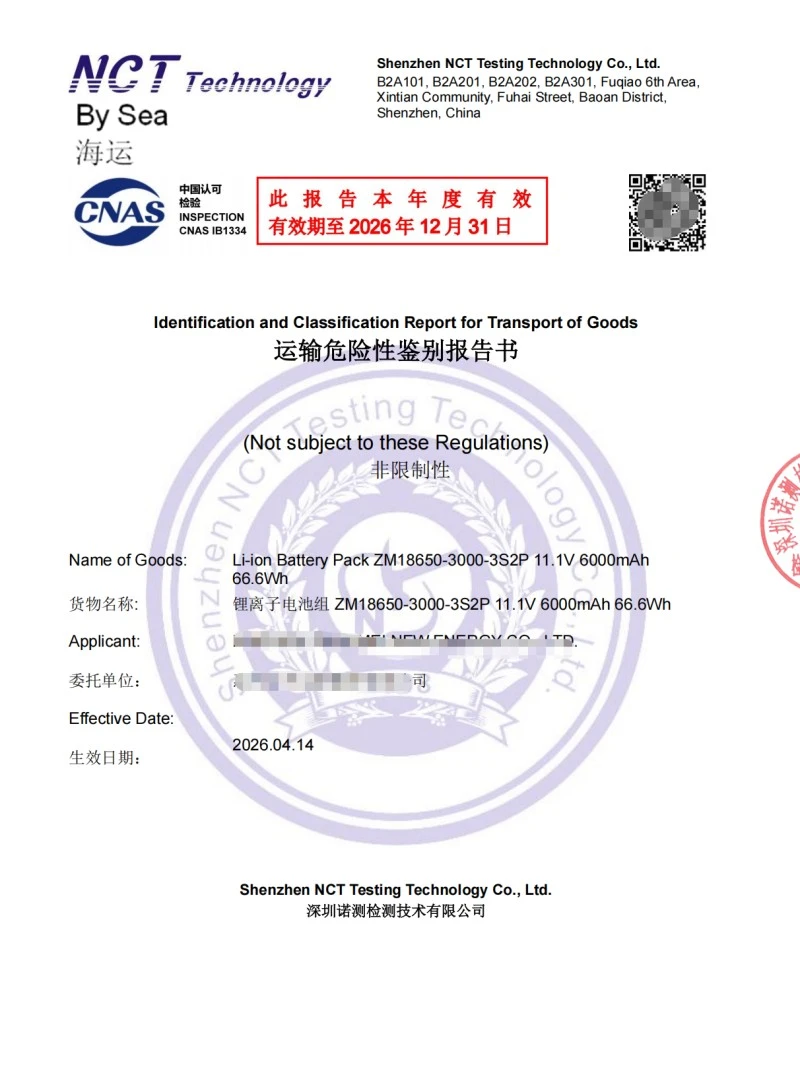

การขนส่งทางทะเล ตัวอย่างการอ้างอิง

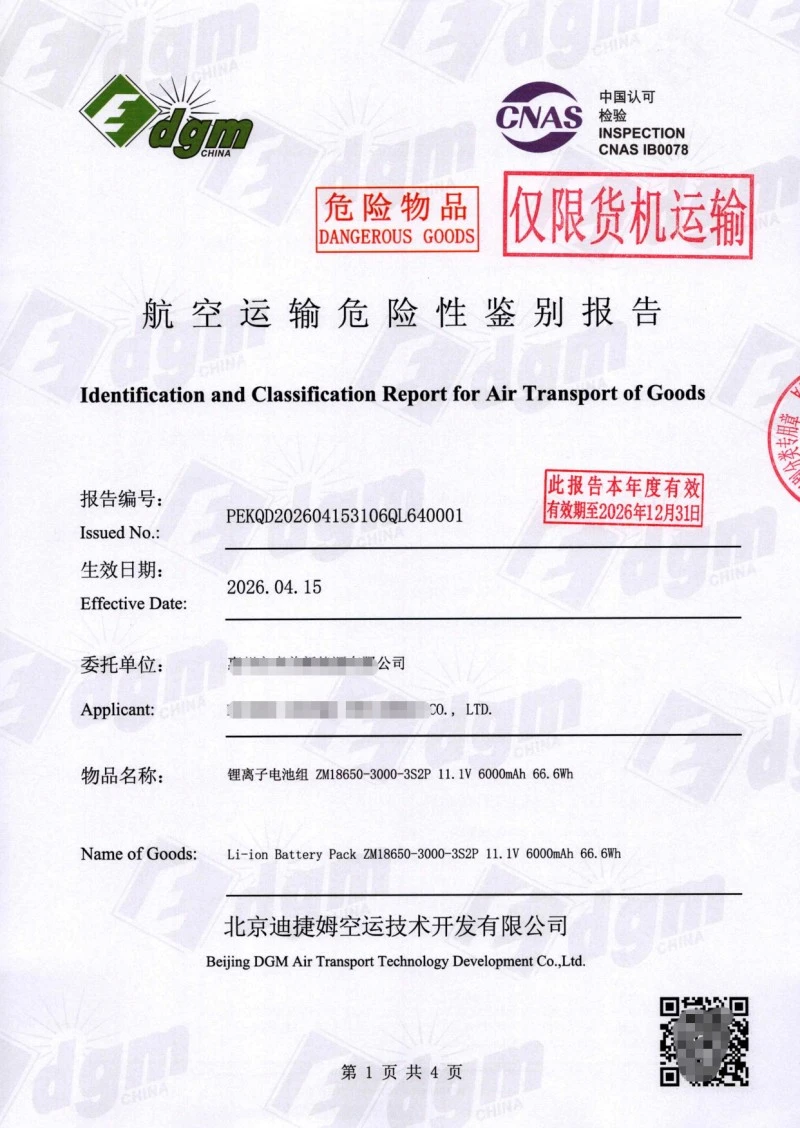

การขนส่งทางอากาศ ตัวอย่างการอ้างอิง
การบังคับใช้เอกสาร: บันทึกเหล่านี้ใช้กับการกำหนดค่าที่ทดสอบและเงื่อนไขการขนส่ง/บรรจุภัณฑ์ที่จัดทำเป็นเอกสาร ควรยืนยันการบังคับใช้อีกครั้งหากการกำหนดค่าแบตเตอรี่หรือการจัดส่งมีการเปลี่ยนแปลง
โดยเพิ่มความจุและพลังงานเป็นสองเท่าเป็น 6000mAh / 66.6Wh และเพิ่มการคายประจุต่อเนื่องสูงสุดเป็น 6A แต่ยังต้องการพื้นที่ในการติดตั้งเพิ่มขึ้นและเพิ่มมวลอีกด้วย
ไม่ โครงสร้างที่ทดสอบระบุว่า 6000mA เป็นกระแสชาร์จต่อเนื่องสูงสุด และ 6000mA เป็นกระแสคายประจุต่อเนื่องสูงสุด ไม่มีการอ้างสิทธิ์มูลค่ากระแสสูงสุดที่สูงกว่า
ไม่โดยอัตโนมัติ ขนาดอ้างอิงที่ทดสอบคือ 110.6 × 67.7 × 19.2 มม. เทียบกับ 69.6 × 55.2 × 19.2 มม. สำหรับรุ่นกะทัดรัด
บันทึก UN38.3, MSDS, การขนส่งทางทะเล, การขนส่งทางอากาศ และการทดสอบบรรจุภัณฑ์มีให้สำหรับการกำหนดค่าชุดแบตเตอรี่ 11.1V 6000mAh ที่ทดสอบแล้ว
สำหรับชุดแบตเตอรี่แบบกำหนดเอง ควรยืนยันประเภทตัวเชื่อมต่อ ขั้ว ความยาวสายเคเบิล และทิศทางทางออกกับอุปกรณ์ขั้นสุดท้าย
· อุปกรณ์ / แอปพลิเคชันและแรงดันไฟฟ้าในการทำงาน
· กระแสปกติและกระแสเริ่มต้น / กระแสชั่วคราว
· รันไทม์ที่จำเป็น
· พื้นที่แบตเตอรี่ที่มีอยู่และขีดจำกัดน้ำหนัก
· เอาต์พุตเครื่องชาร์จและวิธีการชาร์จ
· ภาพถ่าย/ประเภทของคอนเนคเตอร์ ขั้ว และความยาวสายเคเบิล
