สำหรับอุปกรณ์ OEM ที่ต้องการเวลารันไทม์และพื้นที่ว่างในการโหลดมากขึ้น ชุดแบตเตอรี่ 11.1V 10Ah ของ HSS Energy จะรวมความจุ 10Ah เข้ากับการอ้างอิงการคายประจุอย่างต่อเนื่อง 30A บนแพลตฟอร์ม 11.1V เซลล์ 21700 หกเซลล์จัดเรียงอยู่ใน 3S2P พร้อมการชาร์จสูงสุด 5A
โครงสร้างที่ได้รับการอนุมัติจะแก้ไขรุ่นเซลล์ ตัวเชื่อมต่อ ขั้ว ความยาวสายเคเบิล การตั้งค่า BMS ขนาดที่เสร็จแล้ว และเอกสารที่จำเป็น เพื่อให้การสุ่มตัวอย่างและการสั่งซื้อซ้ำเป็นไปตามข้อกำหนดเฉพาะที่ได้รับการควบคุมเดียวกัน
ภาพการตลาดผลิตภัณฑ์: ชุดแบตเตอรี่ 11.1V 10Ah พร้อมสายเคเบิลและขั้วต่อ ข้อมูลจำเพาะของตัวเชื่อมต่อขั้นสุดท้ายเป็นแบบเฉพาะของคำสั่งซื้อ
|
รายการ |
ข้อมูลจำเพาะ |
|
ชื่อสินค้า |
ชุดแบตเตอรี่ 11.1V 10Ah |
|
ยี่ห้อ |
พลังงานไฮสปีด |
|
เคมี |
เอ็นซีเอ็ม |
|
รูปแบบเซลล์ |
เซลล์ทรงกระบอก 21700 |
|
การกำหนดค่าเซลล์ |
3S2P (รวม 6 เซลล์; อ้างอิง 21700-5000mAh) |
|
ความจุสูงสุด |
10อา |
|
ความจุพิกัดขั้นต่ำ |
9.9อา |
|
แรงดันไฟฟ้าที่กำหนด |
11.1V |
|
พลังงานที่กำหนด |
ประมาณ 111Wh คำนวณจาก 11.1V x 10Ah |
|
การอ้างอิงวงจรชีวิต |
ข้อมูลจำเพาะที่ให้มา: > 1,000 รอบพร้อมความจุคงเหลือ > 80% ของเริ่มต้น; ไม่ได้ให้เงื่อนไขการทดสอบที่สมบูรณ์ |
|
กระแสไฟชาร์จสูงสุด |
5A; 0.5C charging recommended in supplied specification |
|
ชาร์จแรงดันไฟฟ้าตัด |
<=12.6V |
|
การคายประจุต่อเนื่องสูงสุด |
30เอ |
|
การอ้างอิง BMS |
30A; ฟังก์ชั่นการป้องกันขั้นสุดท้ายและเกณฑ์ที่ต้องได้รับการยืนยัน |
|
ปล่อยแรงดันไฟฟ้าตัด |
>=7.8V; แนะนำให้ใช้ 9V ในข้อมูลจำเพาะที่ให้มา |
|
วัสดุที่อยู่อาศัย |
ฟิล์มหดความร้อน |
|
ขนาด |
ประมาณ 68 x 45 x 72 มม |
|
น้ำหนัก |
ประมาณ 0.5กก |
|
ตัวเลือกตัวเชื่อมต่อ |
XT30, DC5521 หรือ XT60 |
|
ตัวเลือกแบรนด์เซลล์ |
EVE, DMEGC, BAK, LG หรือ Samsung เกรด A รุ่นที่แน่นอนขึ้นอยู่กับข้อกำหนดของโครงการและความพร้อมใช้งาน |
|
หนังสือรับรอง/เอกสารการขนส่ง |
เพื่อยืนยันสำหรับรุ่น 21700 3S2P ที่สั่งซื้อ ปลายทาง และการจัดส่งที่แน่นอน |
ที่กำลังไฟปกติ 111Wh ชุดนี้ช่วยให้ระบบ 11.1V สำรองพลังงานได้มากขึ้นโดยไม่ต้องเปลี่ยนไปใช้ระดับแรงดันไฟฟ้าที่สูงกว่า สำหรับผู้ซื้อที่เปรียบเทียบชุดแบตเตอรี่แบบชาร์จได้ 11.1V 10Ah ผลลัพธ์ที่ได้จะตรงไปตรงมา: ใช้เวลาชาร์จนานขึ้นเมื่อโหลดอุปกรณ์เท่าเดิม จะเหมาะสมกว่าเมื่อรันไทม์เป็นข้อจำกัด ไม่ใช่แรงดันไฟฟ้า
สวมใส่ได้พอดียิ่งขึ้นเมื่อ:
● อุปกรณ์ใช้แพลตฟอร์มแบตเตอรี่ระบุ 11.1V อยู่แล้ว
● เป้าหมายหลักคือรันไทม์นานขึ้นแทนที่จะใช้แรงดันไฟฟ้าของระบบที่สูงขึ้น
● โหลดต่อเนื่องอยู่ภายในขีดจำกัด 30A ที่ยืนยันแล้ว
● ขนาดประมาณ 68 x 45 x 72 มม. และน้ำหนัก 0.5 กก. พอดีกับซองผลิตภัณฑ์
ข้อมูลจำเพาะที่ให้มาจะตั้งค่า 30A เป็นกระแสคายประจุต่อเนื่องสูงสุด และอ้างอิงถึง 30A BMS นั่นทำให้ชุดแบตเตอรี่ 11.1V 10000mAh มีพื้นที่โหลดที่เป็นประโยชน์ เมื่อเทียบกับชุดกระแสไฟต่ำที่แรงดันไฟฟ้าและความจุเท่ากัน ความต้องการสูงสุดยังคงต้องมีการตรวจสอบแยกต่างหาก เนื่องจากไม่มีการให้คะแนนกระแสระยะสั้นที่สูงกว่า
เซลล์ 5000mAh หกเซลล์สร้างกลุ่มซีรีส์สามกลุ่มโดยมีสองเซลล์ขนานกัน โดยให้แรงดันไฟฟ้าปกติ 11.1V และความจุพิกัด 10Ah ในชุดแบตเตอรี่ 3S2P 21700 คู่ขนานจะเพิ่มความจุและความสามารถในปัจจุบัน ในขณะที่กลุ่มซีรีส์ทั้งสามกลุ่มจะเก็บระบบไว้บนแพลตฟอร์ม 11.1V ผลลัพธ์ที่ได้คือสถาปัตยกรรมหกเซลล์ขนาดกะทัดรัด แทนที่จะมีจำนวนเซลล์ขนาดเล็กมากขึ้น
การออกแบบอ้างอิงแสดงรายการ BMS 30A พร้อมด้วยกระแสประจุสูงสุด 5A ค่าตัดกระแสไฟไม่เกิน 12.6V และจุดตัดการคายประจุอย่างน้อย 7.8V โดยแนะนำให้ใช้ 9V สำหรับชุดแบตเตอรี่ 11.1V 21700 ค่าเหล่านี้จะกำหนดขอบเขตการป้องกันการเริ่มต้น แต่ฟังก์ชันและเกณฑ์ขั้นต่ำของ BMS สุดท้ายควรได้รับการยืนยันด้วยโหลดและอุปกรณ์ชาร์จ กราฟิก BMS ที่ให้มาเป็นเพียงภาพประกอบทางการตลาด ไม่ใช่ข้อพิสูจน์ว่าฟังก์ชันการป้องกันทั้งหมดที่แสดงนั้นเปิดใช้งานในการกำหนดค่าที่แน่นอนนี้

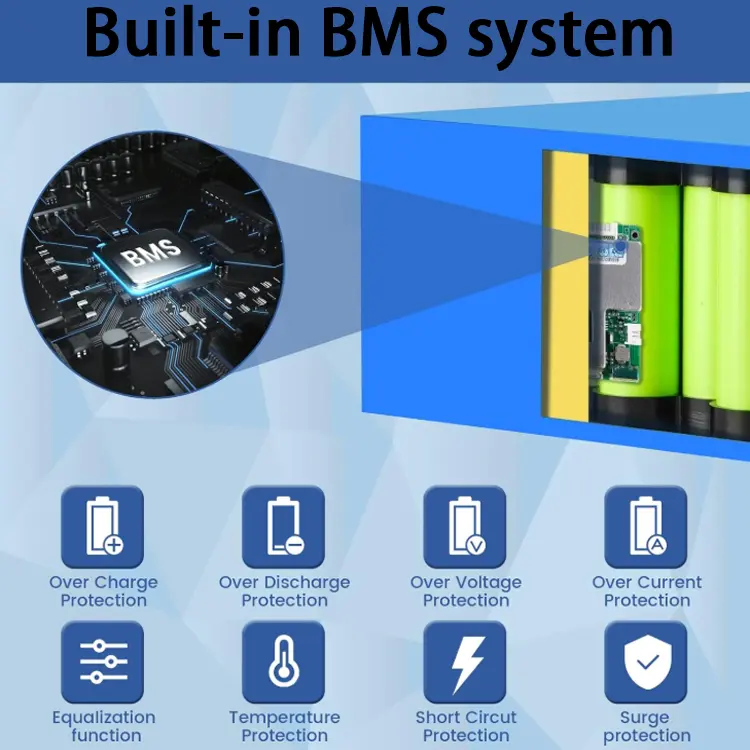

ภาพประกอบทางการตลาดของฟังก์ชันการป้องกัน BMS ทั่วไป ต้องยืนยันฟังก์ชันและเกณฑ์สุดท้ายสำหรับการกำหนดค่าที่สั่ง
บรรจุภัณฑ์มีขนาดประมาณ 68 x 45 x 72 มม. และหนัก 0.5 กก. บรรจุภัณฑ์มีขนาดกะทัดรัดสำหรับการออกแบบ 10Ah แต่ความพอดีของกล่องหุ้มจะขึ้นอยู่กับทางออกของสายเคเบิลและระยะห่างของตัวเชื่อมต่อมากเท่ากับตัวบรรจุภัณฑ์ XT30, DC5521 และ XT60 แสดงรายการเป็นตัวเลือกตัวเชื่อมต่อ แบตเตอรี่ลิเธียมไอออน 11.1V 10Ah ควรแช่แข็งไว้ในภาพวาดที่ได้รับอนุมัติก่อนที่ลูกค้าจะปล่อยกล่องหุ้มโดยรอบออก

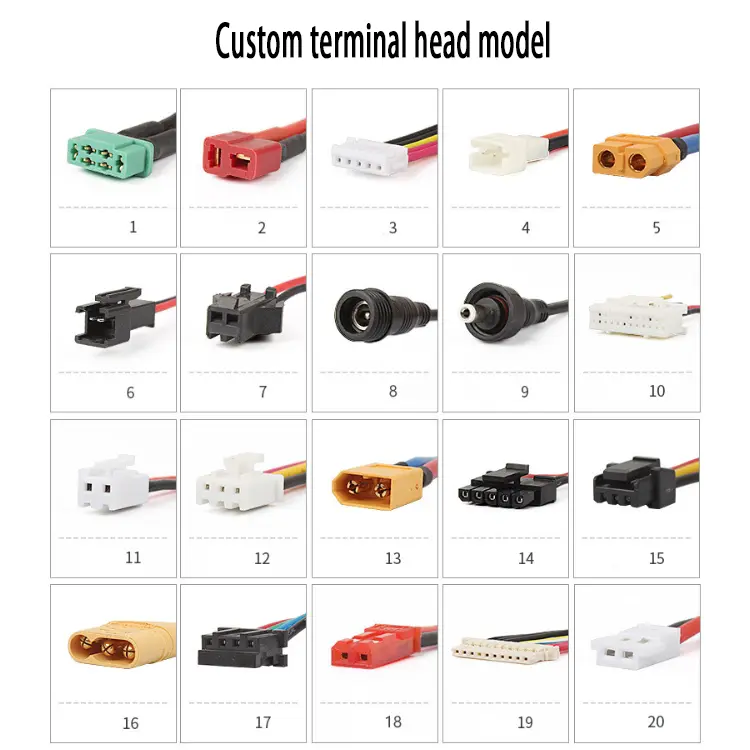

ข้อมูลอ้างอิงทางการตลาด: ตัวอย่างตัวเชื่อมต่อและเทอร์มินัล ข้อมูลจำเพาะของผลิตภัณฑ์ที่ให้มาจะแสดงรายการ XT30, DC5521 และ XT60 เป็นตัวเลือกโดยเฉพาะ
การจัดหาเซลล์สามารถประเมินได้ด้วยเซลล์เกรด A 21700 จาก EVE, DMEGC, BAK, LG หรือ Samsung ขึ้นอยู่กับข้อกำหนดและความพร้อมใช้งานของโปรเจ็กต์ BOM ที่ได้รับการอนุมัติควรบันทึกแบรนด์และรุ่นของเซลล์ที่แน่นอนพร้อมกับ BMS ตัวเชื่อมต่อ ขั้ว สายเคเบิล และป้ายกำกับ เพื่อให้การสั่งซื้อซ้ำไม่เบี่ยงเบนระหว่างชิ้นส่วนที่เทียบเท่าซึ่งกำหนดไว้อย่างหลวมๆ ภาพถ่ายการประกอบและการจัดส่งแบบบรรจุที่ให้มานั้นสนับสนุนบริบทการผลิตและการจัดส่ง แต่จะไม่ถือเป็นข้อพิสูจน์ว่าชุดที่ถ่ายภาพเป็นรุ่นเดียวกันเป๊ะๆ เว้นแต่จะมีการตรวจสอบภายใน

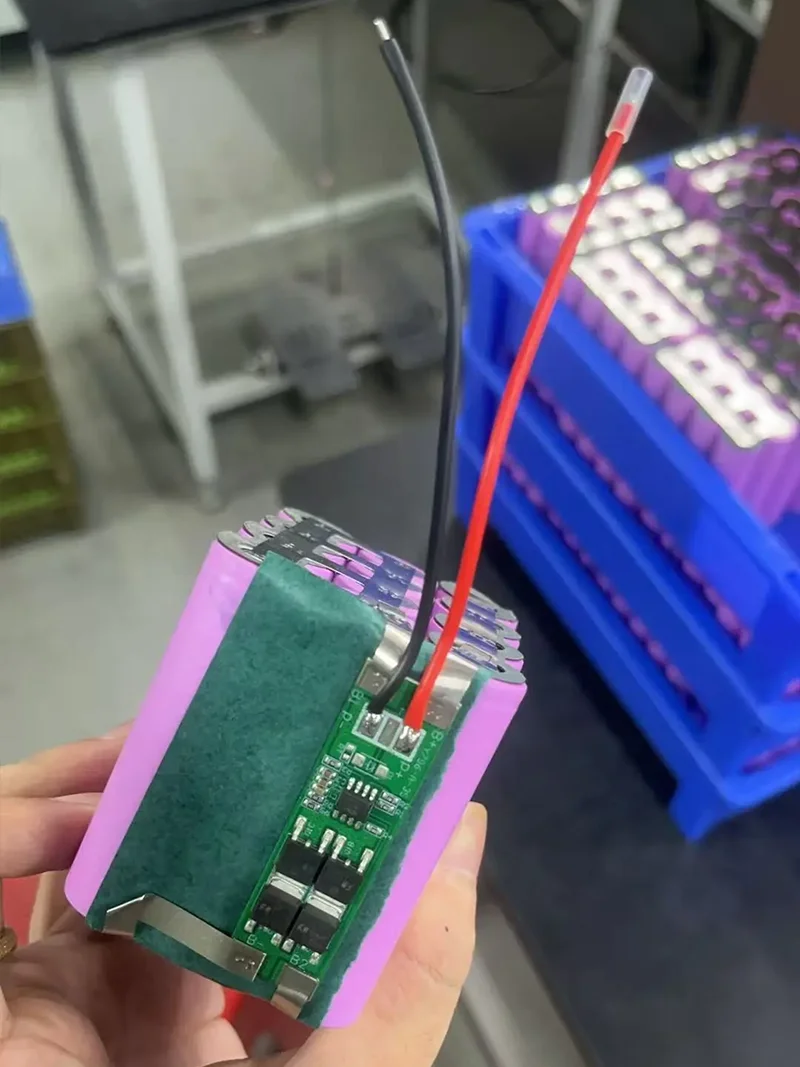

ภาพกระบวนการที่ให้มา: บริบทการรวม BMS; การบังคับใช้โมเดลที่แน่นอนควรได้รับการตรวจสอบภายใน
รูปถ่ายบรรจุภัณฑ์/การจัดส่งที่ให้มา: บริบทการจัดส่ง; ชุดที่ถ่ายภาพไม่ได้อ้างว่าเป็นรุ่นที่แน่นอนนี้โดยไม่มีการตรวจสอบ
แบตเตอรี่มีพิกัดแรงดันไฟฟ้าปกติ 11.1V และความจุ 10Ah พร้อมพลังงานปกติประมาณ 111Wh ข้อมูลจำเพาะที่ให้มาแสดงรายการการคายประจุต่อเนื่องสูงสุด 30A และกระแสประจุสูงสุด 5A
แพลตฟอร์มที่ได้รับการยืนยันใช้เซลล์ NCM 21700 ในรูปแบบ 3S2P พิกัดความจุคือ 10Ah และพิกัดความจุขั้นต่ำคือ 9.9Ah
ใช่. ตัวเลือกเซลล์เกรด A จาก EVE, DMEGC, BAK, LG หรือ Samsung สามารถประเมินได้ตามเอกสารปัจจุบัน ความพร้อมใช้งาน ต้นทุนเป้าหมาย และเอกสารโครงการที่ต้องการ แบบจำลองเซลล์ที่ได้รับอนุมัติควรได้รับการแก้ไขใน BOM ก่อนการผลิต
เอกสารทางเทคนิคที่ให้มาระบุรอบการทำงานมากกว่า 1,000 รอบ โดยมีกำลังการผลิตคงเหลือมากกว่า 80% ของกำลังการผลิตเริ่มต้น เนื่องจากไม่ได้ระบุเงื่อนไขการทดสอบเต็มรอบ จึงควรถือเป็นข้อมูลอ้างอิงที่ระบุไว้ แทนที่จะรับประกันอายุการใช้งานโดยไม่มีเงื่อนไข
ข้อกำหนดอ้างอิงแสดงรายการ 30A BMS ฟังก์ชั่นการป้องกันและเกณฑ์ขั้นต่ำที่เกินกว่าพิกัดปัจจุบันที่ระบุไว้ควรได้รับการยืนยันในข้อกำหนด BMS ขั้นสุดท้าย
XT30, DC5521 และ XT60 อยู่ในรายการเป็นตัวเลือก รุ่นของตัวเชื่อมต่อขั้นสุดท้าย ขั้ว เกจสายไฟ ความยาวสายเคเบิล และทิศทางทางออก ควรบันทึกไว้ในแบบร่างที่ได้รับอนุมัติ
ไม่ครับ แรงดันไฟอย่างเดียวไม่พอ กระแสไฟต่อเนื่องและค่าสูงสุด โปรไฟล์การชาร์จ พฤติกรรมการตัด ขั้วต่อ ขั้ว ขนาด น้ำหนัก และสภาพแวดล้อมการทำงาน ล้วนต้องตรงกับอุปกรณ์
โปรดระบุกระแสไฟปกติและจุดสูงสุด เป้าหมายรันไทม์ พื้นที่แบตเตอรี่ที่มีอยู่ ขั้วต่อที่ต้องการ ความยาวสายเคเบิล การตั้งค่าแบรนด์เซลล์ ข้อมูลเครื่องชาร์จ ปลายทาง เอกสารที่จำเป็น และปริมาณที่คาดหวัง
สำหรับชุดแบตเตอรี่ 11.1V 10Ah ให้ส่ง HSS Energy กระแสไฟปกติและจุดสูงสุด เป้าหมายรันไทม์ ภาพวาดพื้นที่แบตเตอรี่ ขั้วต่อที่ต้องการ การตั้งค่าแบรนด์เซลล์ รายละเอียดเครื่องชาร์จ ปลายทาง เอกสารที่จำเป็น และปริมาณที่คาดหวัง เราสามารถล็อคโมเดลเซลล์, BMS, สายไฟ และรายละเอียดทางกลให้เป็นข้อกำหนดการสุ่มตัวอย่างและใบเสนอราคาได้
|
สินทรัพย์ |
ป้ายหลักฐาน |
ตำแหน่ง |
ข้อความแสดงแทน |
ใช้หมายเหตุ |
|
รูปภาพสินค้าฮีโร่ |
ภาพการตลาดผลิตภัณฑ์ |
ต่ำกว่า h2 |
แบตเตอรี่ 11.1V 10Ah พร้อมขั้วต่อ |
ใช้เป็นภาพหลัก ตัวเชื่อมต่อสุดท้ายเป็นแบบเฉพาะคำสั่งซื้อ |
|
กราฟิกป้องกัน BMS |
ภาพประกอบทางการตลาด |
ส่วนบีเอ็มเอส |
ฟังก์ชั่นการป้องกัน BMS สำหรับชุดแบตเตอรี่ลิเธียม |
อย่าอ้างสิทธิ์ทุกฟังก์ชันที่แสดง เว้นแต่จะได้รับการยืนยันใน BMS ที่สั่งซื้อ |
|
แผนภูมิตัวเชื่อมต่อ |
การอ้างอิงทางการตลาด |
ส่วนเครื่องกล / ขั้วต่อ |
ตัวเลือกขั้วต่อแบตเตอรี่แบบกำหนดเอง |
ใช้เป็นทางเลือกอ้างอิง; แผ่นผลิตภัณฑ์ระบุเฉพาะ XT30, DC5521, XT60 |
|
ภาพการประกอบ BMS |
รูปถ่ายกระบวนการที่ให้มา |
ส่วนการสั่งซ้ำ/การผลิต |
กระบวนการประกอบแบตเตอรี่ BMS |
ประมวลผลบริบทเท่านั้น เว้นแต่การผลิตแบบจำลองที่แน่นอนจะได้รับการตรวจสอบภายใน |
|
ภาพถ่ายพาเลท |
ภาพการบรรจุภัณฑ์/การจัดส่ง |
ส่วนการสั่งซ้ำ/โลจิสติกส์ |
กล่องแบตเตอรี่บรรจุบนพาเลทเพื่อจัดส่ง |
บริบทการจัดส่งเท่านั้น อย่าอ้างสิทธิ์เป็นชุดรุ่นที่แน่นอนโดยไม่มีการตรวจสอบยืนยัน |
|

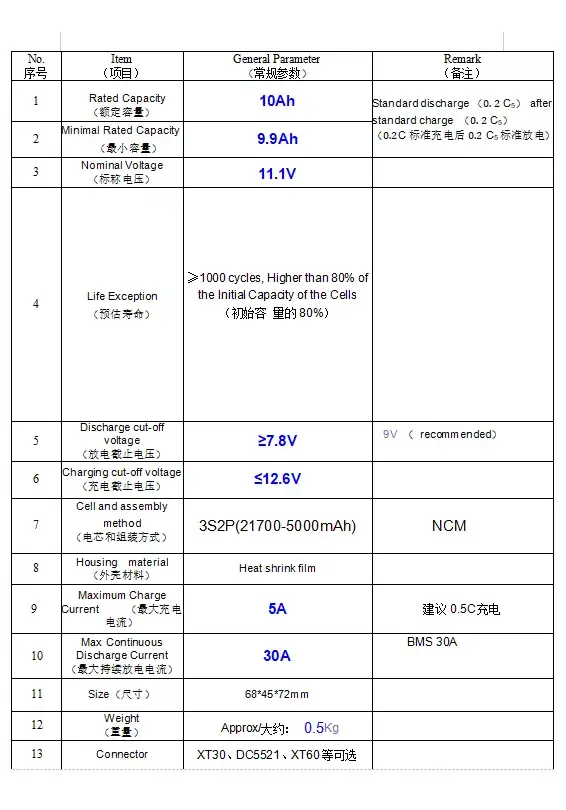

แผ่นพารามิเตอร์ทางเทคนิค |
หลักฐานทางเทคนิค |
การอ้างอิงบรรณาธิการเท่านั้น |
ข้อมูลจำเพาะทางเทคนิคของชุดแบตเตอรี่ 11.1V 10Ah |
แหล่งที่มาของพารามิเตอร์หน้า ห้ามเผยแพร่เป็นภาพผลิตภัณฑ์ที่สวยงาม |
|
ภาพหน้าจอ MSDS |
หนังสือรับรอง/หลักฐานรายงาน - HOLD |
การอ้างอิงบรรณาธิการเท่านั้น |
การอ้างอิง MSDS ของแบตเตอรี่ 11.1V 10Ah 111Wh |
ห้ามเผยแพร่เป็นเอกสารเกี่ยวกับโมเดลที่แน่นอนจนกว่าข้อขัดแย้งของโมเดล 18650 กับ 21700 และความเป็นเจ้าของไคลเอ็นต์จะได้รับการกระทบยอด |
● ใช้ชื่อผลิตภัณฑ์ที่สมบูรณ์เป็น h2 ของเพจเท่านั้น
● เก็บย่อหน้าที่มองเห็นได้ประมาณสองถึงสี่ประโยค และแปลงตารางข้อกำหนดเป็นแถวค่าป้ายกำกับแบบเรียงซ้อนบนหน้าจอแคบ
● วางรูปภาพหลักไว้ด้านล่าง h2 ภาพประกอบ BMS ข้างส่วน BMS และการอ้างอิงตัวเชื่อมต่อข้างส่วนการรวม
● เก็บภาพถ่ายการผลิตและพาเลทไว้ถัดจากการอ้างสิทธิ์ในการสั่งซื้อซ้ำ/การผลิต แทนที่จะใช้เป็นรูปภาพหลักทั่วไป
● ห้ามเผยแพร่ภาพหน้าจอ MSDS เป็นเอกสารประกอบของโมเดลที่ตรงกันทุกประการ จนกว่าโมเดลและไคลเอ็นต์ไม่ตรงกันจะได้รับการแก้ไข
● วาง CTA ใบเสนอราคาไว้ด้านหลังคำถามที่พบบ่อยและเชื่อมโยงกับแบบฟอร์มความต้องการ
|
เรียกร้อง |
แหล่งที่มา |
สถานะ |
ขีดจำกัดการเผยแพร่ |
|
แรงดันไฟฟ้า, ความจุ, 3S2P, 21700, NCM, ขีดจำกัดการชาร์จ/คายประจุ, ขนาด, น้ำหนัก, ขั้วต่อ |
แผ่นพารามิเตอร์ทางเทคนิคที่ให้มา |
รองรับ |
ใช้ค่าที่ระบุ เก็บถ้อยคำเฉพาะการกำหนดค่าไว้ |
|
พลังงานระบุ 111Wh |
คำนวณจาก 11.1V x 10Ah |
คำนวณแล้ว |
ติดฉลากว่าเป็นพลังงานที่ระบุ ไม่ได้ทดสอบพลังงานที่ใช้งานได้ |
|
>1,000 รอบและความจุคงเหลือ >80% |
แผ่นพารามิเตอร์ทางเทคนิคที่ให้มา |
ผ่านการรับรอง |
ไม่ได้ให้เงื่อนไขการทดสอบรอบเต็ม ไม่ถือเป็นหลักประกันชีวิตแบบไม่มีเงื่อนไข |
|
30A บีเอ็มเอส |
แผ่นพารามิเตอร์ทางเทคนิคที่ให้มา |
คะแนนที่ได้รับการสนับสนุน |
อย่าอนุมานทุกฟังก์ชันหรือเกณฑ์การป้องกัน BMS จากกราฟิกการตลาด |
|
ตัวเลือกเซลล์เกรด EVE / DMEGC / BAK / LG / Samsung |
ตัวเลือกเชิงพาณิชย์ที่ผู้ใช้ระบุ |
เฉพาะโครงการ |
แบรนด์/รุ่นสุดท้ายจะต้องได้รับการยืนยันใน BOM ที่ได้รับอนุมัติ และขึ้นอยู่กับความพร้อมจำหน่ายและการติดตั้งระบบไฟฟ้า |
|

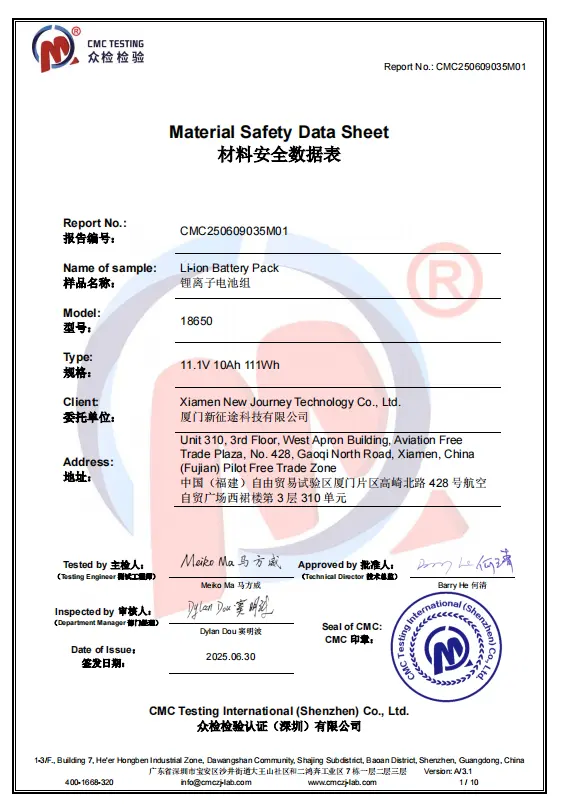

MSDS สำหรับแพ็ค Li-ion 11.1V 10Ah / 111Wh |
