แบตเตอรี่ LiPo 3.7V 500mAh

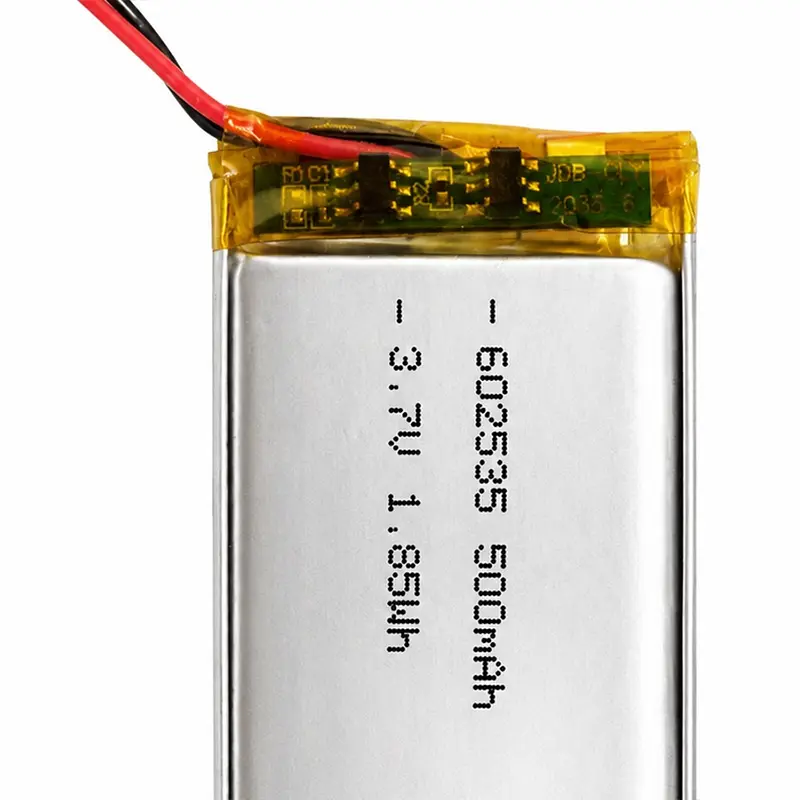

แบตเตอรี่ LiPo ของ HSS Energy 3.7V 500mAh มีไว้สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีพื้นที่จำกัด โดยใช้แหล่งเซลล์เดียวแบบชาร์จได้ 3.7V ตัวอย่างแสดงการป้องกัน PCB และขั้วต่อ 2 สาย ขนาดกระแสไฟสุดท้าย ลีด ตัวเชื่อมต่อ และแพ็คได้รับการยืนยันจากโครงการแล้ว โครงการทั่วไป ได้แก่ อุปกรณ์สวมใส่ อุปกรณ์ติดตาม อุปกรณ์ความงาม และอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดอื่นๆ ซึ่งความหนาและการกำหนดเส้นทางตัวเชื่อมต่อมีความสำคัญพอๆ กับความจุ แบตเตอรี่ที่เสร็จแล้วจะมีขนาดใหญ่กว่ารหัสเซลล์ที่ระบุเมื่อมีการรวมแผงป้องกัน เทป สายวัด และขั้วต่อไว้ด้วย ดังนั้นช่องของอุปกรณ์และเส้นทางการบริการจึงควรได้รับการยืนยันจากภาพวาดหรือแบตเตอรี่เดิม วิธีการตามโครงการนี้ช่วยให้ผู้ซื้อ OEM ได้รับซองบรรจุภัณฑ์และข้อกำหนดตัวเชื่อมต่อที่สมจริงยิ่งขึ้นสำหรับการผลิต

การระบุตัวตนทางไฟฟ้าและขนาดตัวอย่าง

602535 รูปแบบ

แบตเตอรี่ LiPo 602535 ใช้รูปแบบเซลล์ปกติขนาด 6 × 25 × 35 มม. และเก็บพลังงานได้ 1.85Wh ภาพถ่ายที่ให้มายืนยัน 35.00 มม. บนแกนที่วัดได้ รหัสระบุมีประโยชน์สำหรับการคัดกรองทางกลตั้งแต่เนิ่นๆ แต่ไม่ควรถือเป็นขนาดบรรจุสำเร็จรูปขั้นสุดท้าย ตำแหน่ง PCM โครงสร้างแท็บ ฉนวน ทางออกของสายไฟ และตัวตัวเชื่อมต่อสามารถขยายได้ตั้งแต่หนึ่งมิติขึ้นไป สำหรับอุปกรณ์ขนาดกะทัดรัด แม้แต่เพียงไม่กี่มิลลิเมตรก็อาจส่งผลต่อความดันในการประกอบหรือการปิดตัวเครื่องได้ ดังนั้น HSS จึงเลือกที่จะตรวจสอบความถูกต้องของแบตเตอรี่ทั้งก้อนโดยเทียบกับช่องแบตเตอรี่จริง

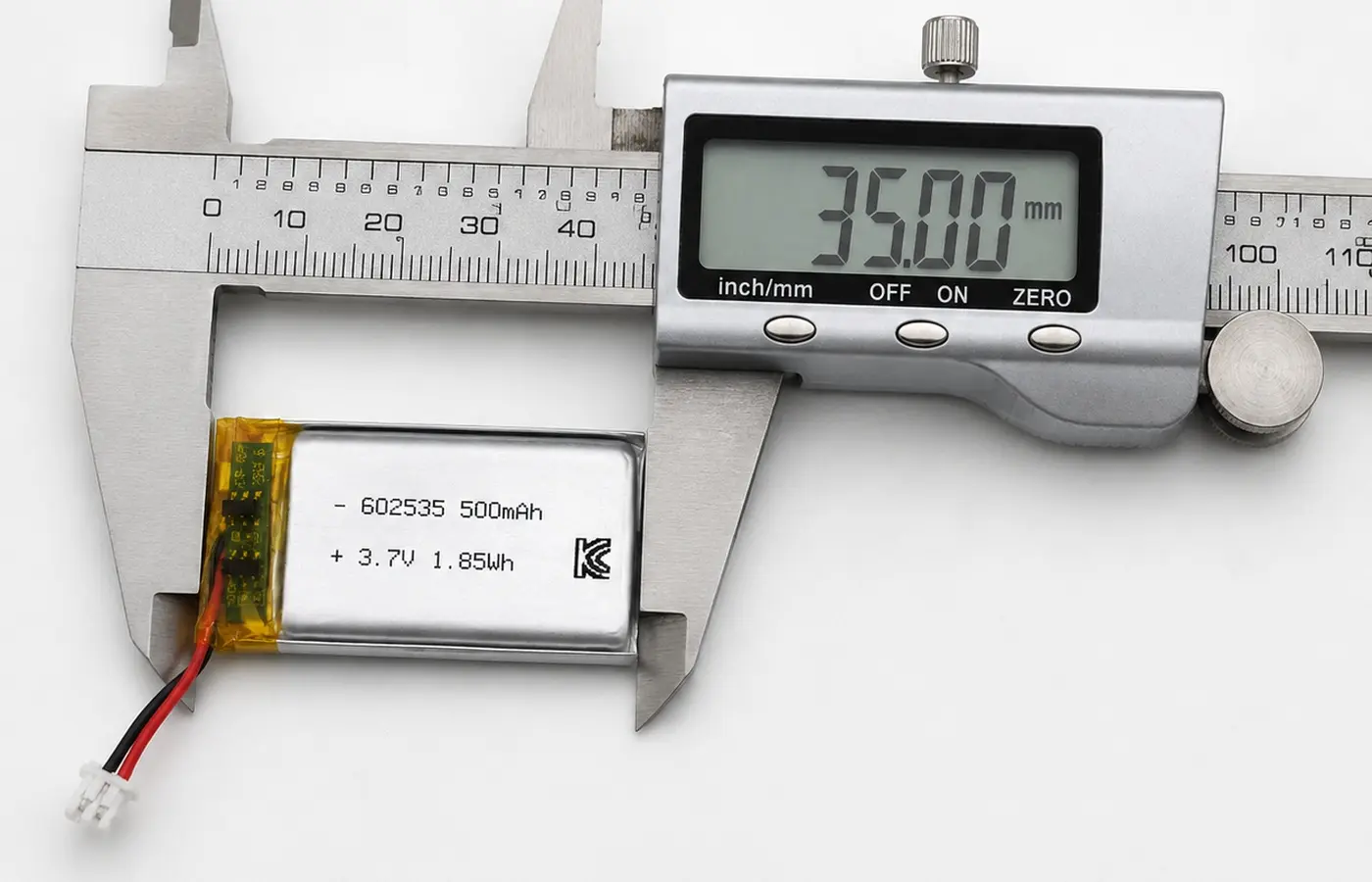

หลักฐานมิติที่ให้มา: 35.00 มม. บนแกนที่วัดได้ ขนาดบรรจุภัณฑ์สำเร็จรูปขั้นสุดท้ายต้องมี PCM สายวัด และขั้วต่อ การวัดนี้รองรับการอ้างอิงรูปแบบเซลล์ในตัวอย่างที่ให้มา ในขณะที่ขนาดที่เหลือและซองสุดท้ายยังคงต้องมีการยืนยันโครงการ สำหรับการสั่งซื้อ OEM ซ้ำ ภาพวาดที่ได้รับอนุมัติควรแยกความแตกต่างระหว่างตัวกระเป๋าเซลล์ที่ระบุและชุดแบตเตอรี่ที่เสร็จแล้ว เพื่อให้ทีมจัดซื้อ วิศวกร และฝ่ายผลิตใช้การอ้างอิงมิติเดียวกัน

โปรไฟล์การป้องกัน การชาร์จ และการโหลด

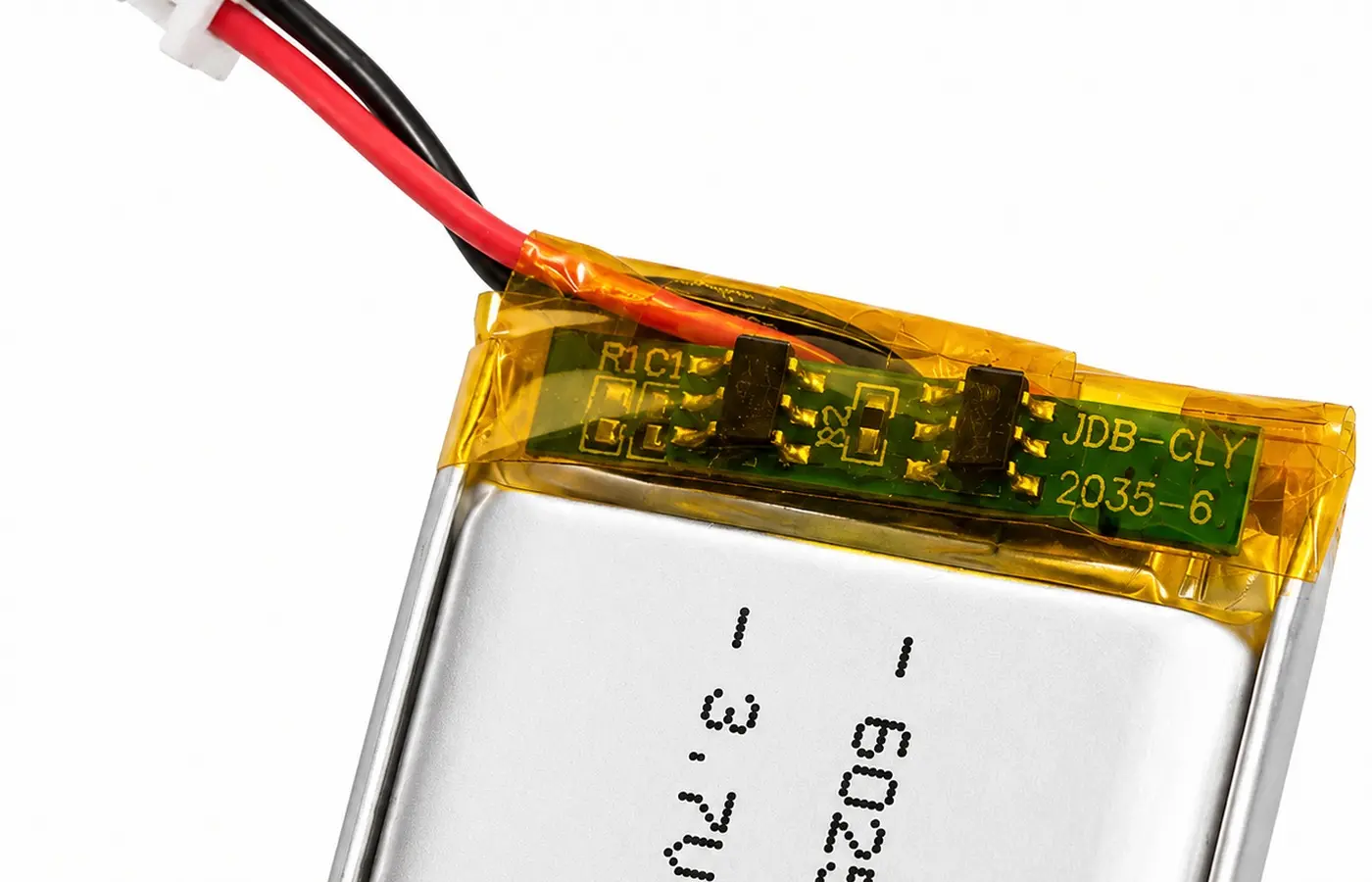

แบตเตอรี่ LiPo ขนาด 500mAh พร้อม PCM เพิ่มฮาร์ดแวร์ป้องกัน แต่เกณฑ์และความสามารถในปัจจุบันขึ้นอยู่กับเซลล์และบอร์ดที่เลือก PCM สามารถให้ฟังก์ชันการป้องกันแบตเตอรี่ที่สำคัญได้ แต่ขีดจำกัดที่แท้จริงและความสามารถในปัจจุบันจะกำหนดโดยการตั้งค่าเซลล์ บอร์ด และโปรเจ็กต์ที่เลือก ดังนั้นผู้ซื้อควรให้ข้อมูลน้ำหนักโดยเฉลี่ย น้ำหนักสูงสุด และการชาร์จ ก่อนที่จะสันนิษฐานว่าตัวอย่างสามารถรองรับมอเตอร์ เครื่องทำความร้อน หรือการระเบิดของวิทยุได้ ซึ่งช่วยให้ HSS เลือกโซลูชันการป้องกันที่เหมาะสม แทนที่จะถือว่าแบตเตอรี่ขนาด 500mAh ทุกก้อนมีความเหมือนกันทางไฟฟ้า

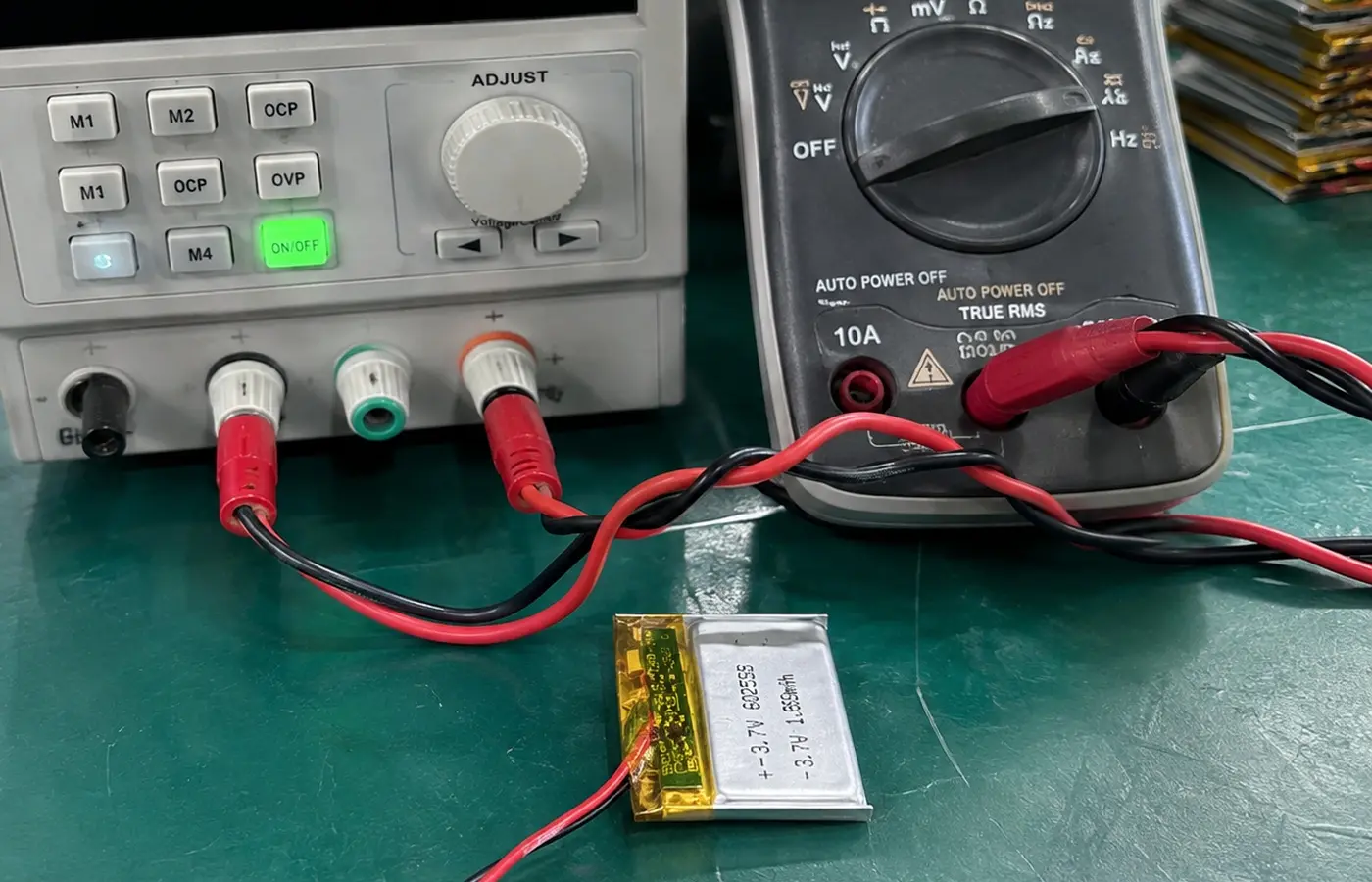

ภาพเช็คระบบไฟฟ้าที่ให้มา การตั้งค่า 4.20V สอดคล้องกับเพดานการชาร์จ 1S LiPo กระแสไฟที่แสดงเป็นหลักฐานการทดสอบ ไม่ใช่ระดับผลิตภัณฑ์ HSS สากล

ขอบเขตการคัดเลือก

แบตเตอรี่ LiPo 3.7V 500mAh เหมาะที่สุดสำหรับการโหลดโดยเฉลี่ยต่ำถึงปานกลาง การระเบิดของวิทยุ มอเตอร์ เครื่องทำความร้อน และพีคของแอคชูเอเตอร์ต้องได้รับการตรวจสอบก่อนที่จะอนุมัติ ระดับพลังงาน 1.85Wh ทำงานได้ดีเมื่ออุปกรณ์ใช้เวลาส่วนใหญ่ในโหมดสแตนด์บายหรือใช้งานโหลดอิเล็กทรอนิกส์ในระดับปานกลาง แต่เหตุการณ์กระแสไฟสูงในระยะสั้นยังคงสามารถครอบงำการออกแบบแบตเตอรี่ได้ ควรตรวจสอบการส่งสัญญาณ GPS/LTE มอเตอร์สั่น ปั๊ม และเครื่องทำความร้อนกับเซลล์และ PCM ที่เลือก สำหรับผู้ซื้อที่เปรียบเทียบขนาดเซลล์กระเป๋าหลายขนาด โดยปกติรอบการทำงานจริงจะเป็นปัจจัยในการเลือกที่ดีกว่าความจุเพียงอย่างเดียว

การเชื่อมต่อ สายไฟ และการรวม OEM

แบตเตอรี่ 602535 พร้อมขั้วต่อควรจับคู่ตามขั้ว ตัวเรือนปลั๊ก พิทช์ สายไฟ และความยาวตะกั่ว ตัวอย่างใช้สายสีแดง/ดำและปลั๊ก 2 ขาสีขาวขนาดเล็ก การจับคู่ตัวเชื่อมต่อยังต้องการตระกูลตัวเรือน ระยะพิทช์ ตำแหน่งพิน เกจสายไฟ และความยาวสายนำเพื่อให้สอดคล้องกับการออกแบบด้านอุปกรณ์ ขั้วต่อ 2 พินที่มองเห็นได้ยังคงเข้ากันไม่ได้หากขั้วหรือระยะพิทช์ต่างกัน การจัดหาภาพถ่ายระยะใกล้ ภาพวาด PCB หรือตัวอย่างแบตเตอรี่ต้นฉบับช่วยให้ HSS สามารถยืนยันอินเทอร์เฟซก่อนที่ลูกค้าจะได้รับต้นแบบ

เส้นทางการกำหนดค่าตัวเชื่อมต่อและลูกค้าเป้าหมาย

สำหรับแบตเตอรี่ LiPo 602535 3.7V 500mAh การอนุมัติตัวเชื่อมต่อควรเป็นไปตามรูปวาดด้านอุปกรณ์หรือตัวอย่างแบตเตอรี่ดั้งเดิม เมื่อตัวเชื่อมต่อได้รับการยืนยันแล้ว เส้นทางสายไฟ ความยาวตะกั่ว และตำแหน่ง PCM จะถูกตรึงไว้ในแบบร่างของแพ็คสำเร็จรูป สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับผู้ผลิตตามสัญญาและผู้ซื้อ OEM เนื่องจากจะช่วยลดความผันแปรระหว่างตัวอย่างและการผลิตจำนวนมาก และช่วยให้ทีมประกอบมีการอ้างอิงอินเทอร์เฟซที่ทำซ้ำได้

แอปพลิเคชันพอดี: โดยที่ 602535 สมเหตุสมผล

แบตเตอรี่ลิเธียมโพลิเมอร์ 602535 สามารถใส่เครื่องติดตาม อุปกรณ์สวมใส่ สมาร์ทล็อค อุปกรณ์ความงาม และอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดอื่นๆ ได้เมื่อโปรไฟล์พลังงานจริงได้รับการตรวจสอบ แอปพลิเคชันเหล่านี้ต้องการรูปแบบการชาร์จขนาดเล็กเหมือนกัน แต่รูปแบบการโหลดแตกต่างกันมาก เครื่องติดตามอาจใช้เวลาส่วนใหญ่อยู่ในโหมดสลีปแล้วส่งสัญญาณด้วยกระแสไฟสูงสุด ในขณะที่อุปกรณ์ด้านความงามอาจทำงานมอเตอร์หรือเครื่องทำความร้อนเป็นระยะๆ HSS จึงประเมินการใช้งานที่เหมาะสมจากโหลดจริง ความถี่ในการชาร์จ สภาวะความร้อน และช่องที่มีอยู่ แทนที่จะใช้คำกล่าวอ้างความเข้ากันได้ในวงกว้าง

แอพพลิเคชั่น Fit Lens

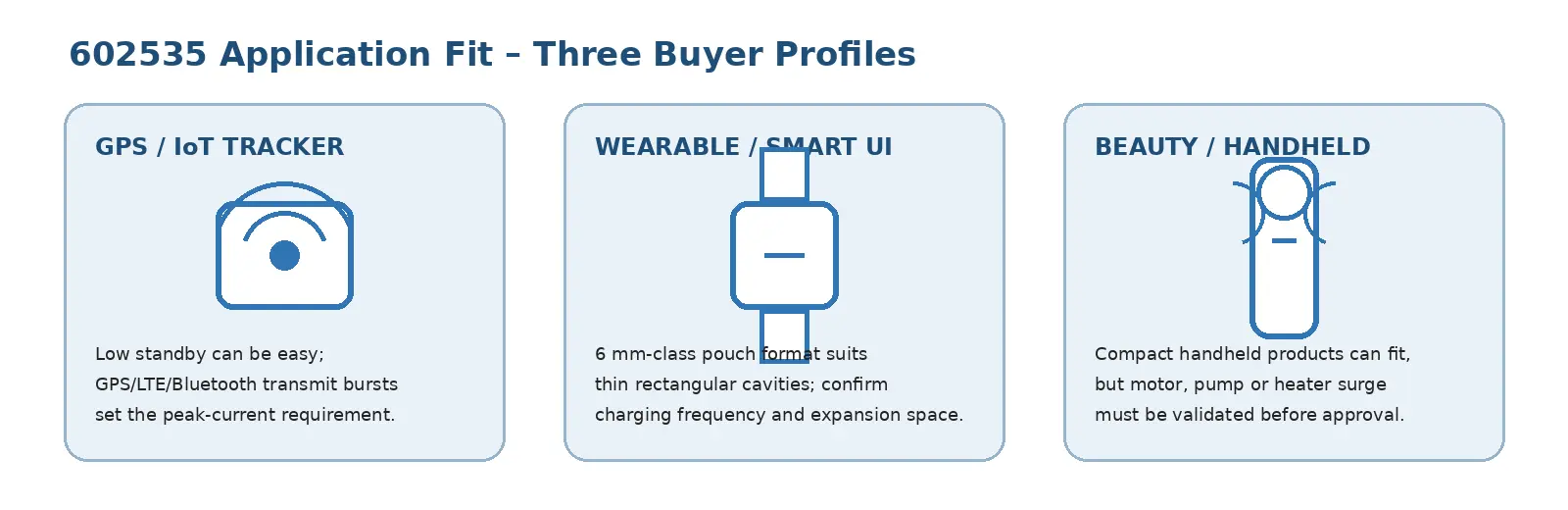

ภาพที่เหมาะกับการใช้งาน: เลือกจากรอบการทำงาน โหลดสูงสุด ลักษณะการชาร์จ และช่องของอุปกรณ์ แทนที่จะเลือกความจุเพียงอย่างเดียว

การตัดสินใจของผู้ซื้อ: อย่าเลือก 602535 จากความจุเพียงอย่างเดียวสำหรับโดรน ยานพาหนะ RC หรืออุปกรณ์มอเตอร์พลังสูง ตรวจสอบโปรไฟล์กระแสสูงสุดที่แท้จริงก่อน การใช้งานเหล่านั้นสามารถเรียกร้องกระแสสูงสุดที่เกินกว่าเซลล์กระเป๋าขนาดเล็กและ PCM ที่ได้รับการออกแบบมาเพื่อจ่าย หากลูกค้ากำลังพิจารณาอุปกรณ์ที่มีอัตราการระบายสูงกว่า HSS ควรตรวจสอบโปรไฟล์ปัจจุบันที่วัดได้และพฤติกรรมของอุณหภูมิ และอาจแนะนำรูปแบบเซลล์อื่นหากแพลตฟอร์ม 602535 ให้ระยะขอบไม่เพียงพอ

หลักฐานการผลิต คำถามที่พบบ่อย & OEM RFQ

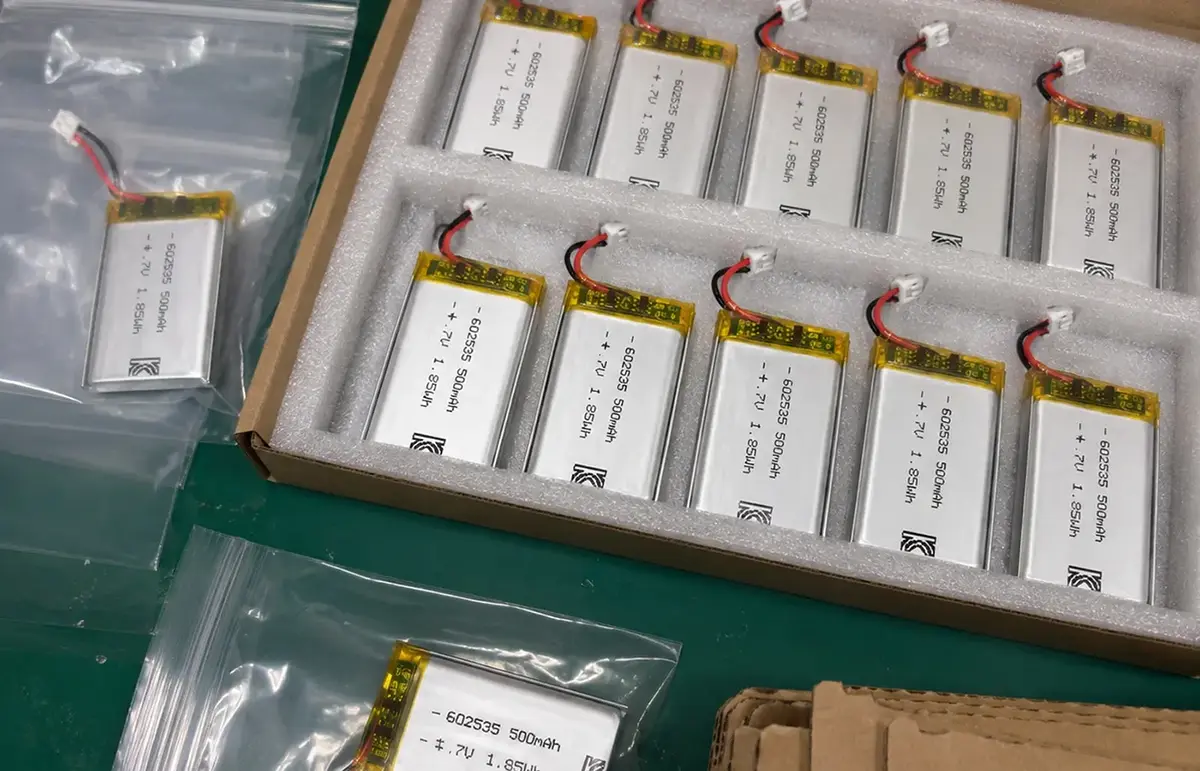

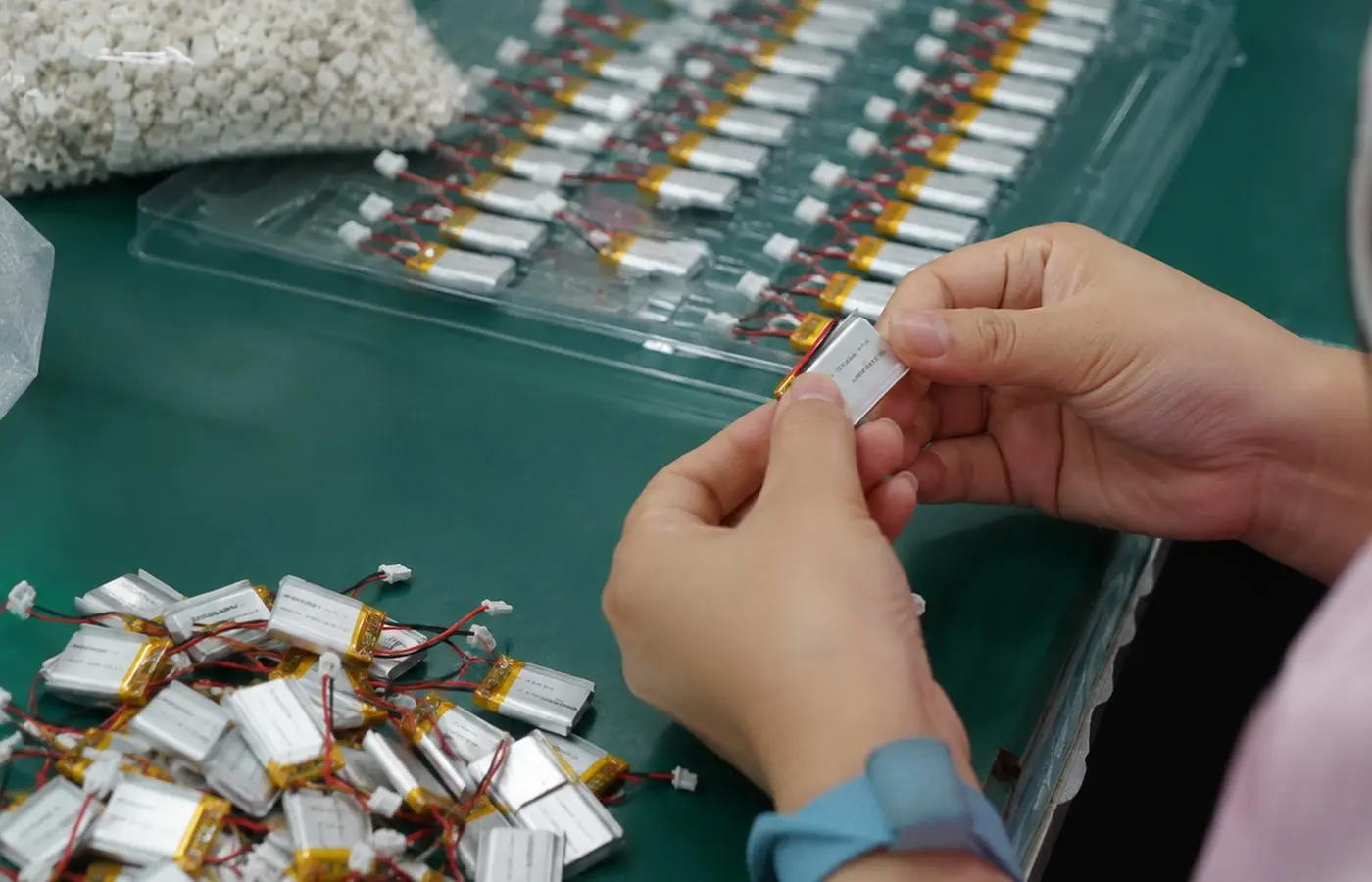

ภาพการจัดการแบทช์ที่ให้มา: เซลล์สำเร็จรูป 602535 เซลล์พร้อมแผงป้องกัน สายวัด และขั้วต่อที่เตรียมไว้สำหรับการบรรจุ รูปภาพนี้มีประโยชน์เป็นหลักฐานในบริบทการผลิต เนื่องจากรูปภาพจะแสดงประเภทของชุดแบตเตอรี่สำเร็จรูปที่ได้รับการจัดการ แต่ไม่ควรใช้เพื่อบ่งบอกถึงผลการทดสอบหรือการรับรองที่ไม่ได้รับการยืนยันโดยเฉพาะ สำหรับการสั่งซื้อ OEM ซ้ำ ป้าย ขั้ว ขั้วต่อ การตรวจสอบทางไฟฟ้า และวิธีการบรรจุหีบห่อควรเป็นไปตามข้อกำหนดเฉพาะของโครงการที่ได้รับอนุมัติ

การสนับสนุนการรับรองและเอกสาร

คำถามที่พบบ่อยของผู้ซื้อ

ส่งข้อกำหนดแบตเตอรี่อุปกรณ์ของคุณ

สำหรับการตรวจสอบความพอดีของแบตเตอรี่ LiPo 3.7V 500mAh 602535 ให้ส่ง HSS Energy ไปยังโหลดของอุปกรณ์ โปรไฟล์การชาร์จ ช่อง ขั้วต่อ ขั้ว ความยาวสายไฟ และรอบการทำงาน หากมี ให้รวมตัวอย่างแบตเตอรี่ดั้งเดิมหรือภาพถ่ายตัวเชื่อมต่อด้านข้างอุปกรณ์ พร้อมด้วยปริมาณตัวอย่างและความต้องการรายปีที่คาดหวัง ข้อมูลดังกล่าวช่วยให้ HSS ทบทวนทั้งข้อกำหนดทางเทคนิคและข้อกำหนดในการผลิตซ้ำก่อนที่จะเตรียมใบเสนอราคา
